Есть стыковка! Или сделано в "Энергии"

Nikkuro
Русские войн не начинают. Русские их заканчивают...
19 мая 10:15 14 2855

В подмосковном Королеве, уоторый часто называют космической столицей России, – здесь много предприятий отрасли, включая всемирно известный ЦУП, – есть памятник, посвященный легендарной стыковка советского и американского кораблей

О том, как в далеком 1975-м наш «Союз-19» с космонавтами Алексеем Леоновым и Валерием Кубасовым и американский «Аполлон» с астронавтами Томасом Стаффордом, Вэнсом Брандом и Дональдом Слейтоном совершили так называемое «рукопожатие в космосе», написано много. Известно также, что находились они в состыкованном состоянии 46 часов 36 минут. При этом экипажи провели в космосе несколько научных и технических экспериментов.

Но, пожалуй, только специалисты знают, что одной из целей этого грандиозного проекта была отработка возможности спасения космонавтов и для этого было запланировано испытание стыковочного агрегата, разработанного в РКК «Энергия».

Вспоминает Виктор Николаевич Павлов, заместитель руководителя НТЦ корпорации «Энергия» по электромеханическим системам: «Мне повезло – на работу в «Энергию» (тогда предприятие называлась ЦКБЭМ) я пришел в 70-м году и сразу попал в самую активную фазу работы в подразделение, которое занималось разработкой стыковочных агрегатов. Работал со знаменитым Владимиром Сыромятниковым, который в то время был еще не большим руководителем, а начальником группы конструкторов в КБ

Тогда мы разрабатывали стыковочные агрегаты «штырь-конус» для корабля «Союз» и первой станции «Салют». Кстати, я уверен, что это одна из лучших систем стыковки – самая очевидная и простая, которая до сих пор у нас работает, и считаю, что ее целесообразно развивать и дальше.

Что касается проекта «Союз– Аполлон», реальная работа по системе стыковки для него началась в 1972 г.

Первый вопрос, на который мы должны были найти ответ: как совместить между собой несовместимые ни по размерам, ни по внешнему виду советскую и американскую системы «штырь-конус».

Второй вопрос: какой корабль будет активным, а какой пассивным? Этот вопрос был не только техническим, но и политическим. Исходя из желания достичь паритета и появилась идея андрогинно-периферийного агрегата, который мог быть как активным, так и пассивным. То есть когда кольцо втянуто, агрегат выполняет пассивную функцию, когда кольцо выдвинуто, агрегат может проводить демпфирование, сцепку и стягивание. Получается, что агрегаты полностью взаимозаменяемы».

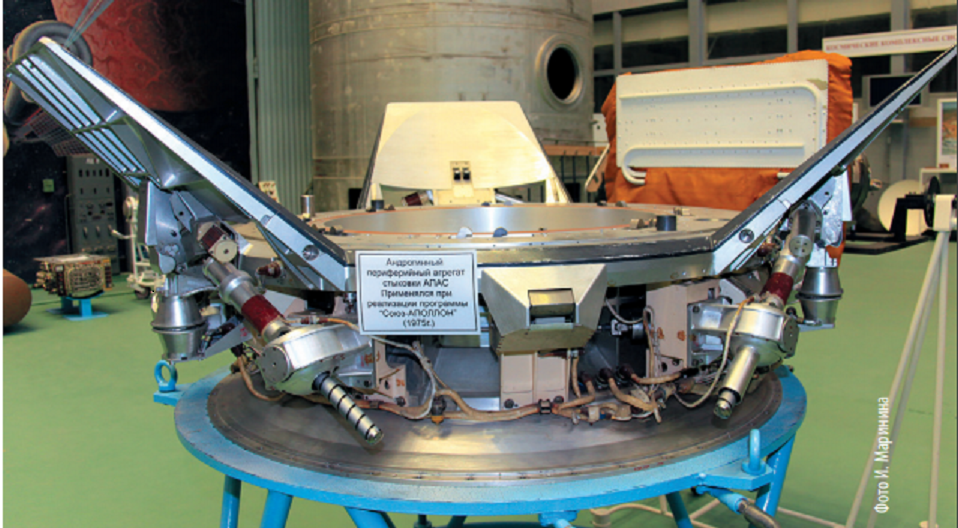

Таким образом, появился первый стандарт стыковки. Все технические характеристики стыковочного агрегата были закреплены в документах взаимного оборудования (ДВО), которые подписали наша и американская стороны. Это был отличный пример эффективного международного конструкторского сотрудничества в космонавтике. Для подтверждения реализуемости этой идеи советские и американские специалисты договорились изготовить и испытать макеты стыковочных агрегатов в масштабе 1:2.5, или 2:5, как говорили американцы.

По словам Виктора Николаевича, мы, в отличие от партнеров, сделали свою часть полностью действующей, чем очень их удивили: это было настоящее изделие, только по размеру меньше летного. Поэтому, когда макеты состыковали, наш макет втянул кольцо и пристыковался. Можно сказать, что наши конструкторы и рабочие «подковали блоху». Эти испытания стали первым опытом совместной работы специалистов разных стран и доказали, что создание совместимых систем стыковки вполне реально. Данная система стыковки получила название АПАС-75

Испытания агрегатов проводились и на американских, и на отечественных стендах в «Энергии» в очень сжатые сроки и под контролем высокого руководства. Для летных испытаний наш Завод экспериментального машиностроения изготовил три стыковочных агрегата, а американская фирма «Рокуэл» изготовила два летных агрегата. Впервые стыковочный агрегат был установлен на корабле «Союз-16» и был испытан в автономном полете космонавтами Анатолием Филипченко и Николаем Рукавишниковым.

К главному старту были готовы корабль «Аполлон» и два корабля «Союз» (один из них – дублирующий, по просьбе американской стороны), оснащенные такими же стыковочными агрегатами. И в июле 1975 г. стыковочные узлы были успешно испытаны при стыковке космических кораблей «Союз-19» и «Аполлон».

В 1989 г., используя наработки по стыковочному агрегату АПАС-75, НПО «Энергия» для стыковки орбитального корабля «Буран» со станцией «Мир» разработала новый стыковочный агрегат АПАС-89. Это был следующий шаг в развитии технологий стыковки в космосе. К сожалению, по известным причинам программа «Энергия– Буран» была закрыта, и соответственно «Бурану» не суждено было пристыковаться к станции…

Однако это не помешало использовать агрегат по назначению. Сначала с его помощью была проведена стыковка корабля «Союз ТМ-16» с модулем «Кристалл» станции «Мир». А его модифицированный вариант – стыковочный агрегат АПАС-92 – обеспечил в период с 1995 по 1998 г. стыковки шаттлов с комплексом «Мир»

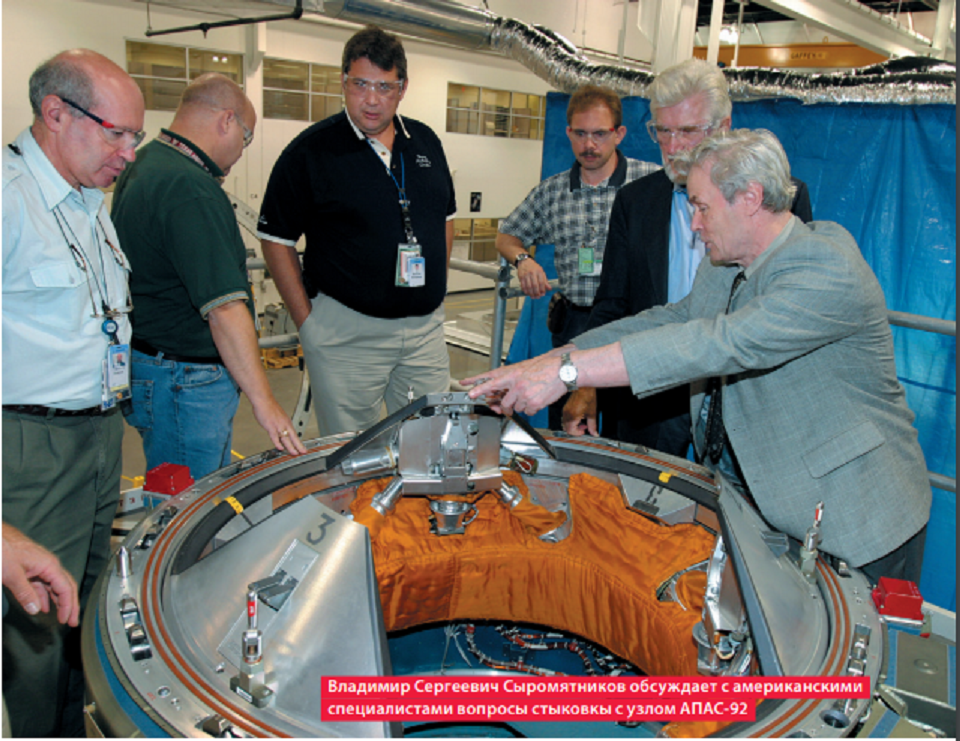

Вспоминает Виктор Николаевич Павлов: «В чем была особенность нового стыковочного узла? «Союзы» весят 7 тонн, при этом они симметричные. А у шаттлов и «Буранов» масса более 100 тонн, большие моменты инерции и несимметричное расположение стыковочных агрегатов относительно продольной оси, поэтому стыковочные агрегаты должны иметь существенно большую энергоемкость. Мы все это учли, когда проектировали стыковочный агрегат под «Буран». Как выяснилось, характеристики «Бурана» и шаттла очень близкие, поэтому стало возможным с помощью нашего агрегата стыковать шаттл фактически без доработок.

Когда возникла идея стыковки шаттла с «Миром», у американцев стыковочного агрегата не было. Его разработка была только на стадии идей… А у нас к тому времени уже был сертифицированный агрегат, который стоял на втором номере «Бурана». И мы американцам наглядно продемонстрировали, как с помощью этого агрегата можем пристыковать их шаттл к станции «Мир». В итоге при помощи нашего стыковочного агрегата шаттл стыковался к станции «Мир» 9 раз!

Благодаря тому, что нам нужно было пристыковать «Буран» к орбитальной станции, появились новые, более совершенные технологии стыковки, был создан космический манипулятор и инфраструктура для работы с полезными грузами. Богатый задел, созданный в рамках программы «Буран», мы используем сейчас в стыковочной технике, а также в создании космической робототехники».

Следующая модификация – АПАС95 – была использована уже на Международной космической станции, и все американские шаттлы пристыковывались к МКС с ее помощью. Всего было проведено 37 стыковок. После завершения полетов орбитальных кораблей шаттл на МКС осталось два порта РМА2 и РМА3, оснащенных российскими пассивными стыковочными агрегатами АПАС-95. В период с 2009 по 2016 г. специалисты пяти космических агентств разработали новый международный стандарт на системы стыковки космических кораблей (IDSS). Основой для этого стандарта стал стыковочный агрегат АПАС-95. Таким образом, идеи наших выдающихся конструкторов Владимира Сыромятникова, Евгения Боброва, Ивана Обманкина, Станислава Темнова, Рудольфа Тюкавина, Юрия Турбина, Ирины Кавериной, Ирины Еремченко и многих других стали международным стандартом, а значит будут использоваться специалистами разных стран, в том числе при освоении Луны и дальнего космоса… Это лучшая оценка и память об их вкладе в мировую космонавтику.

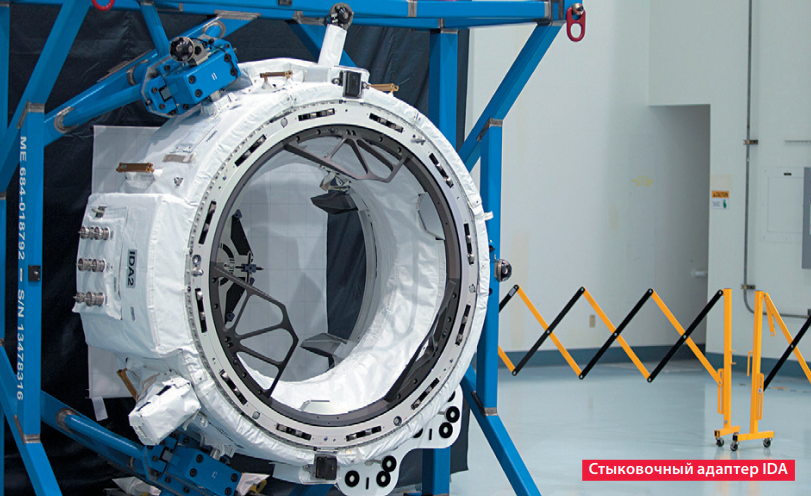

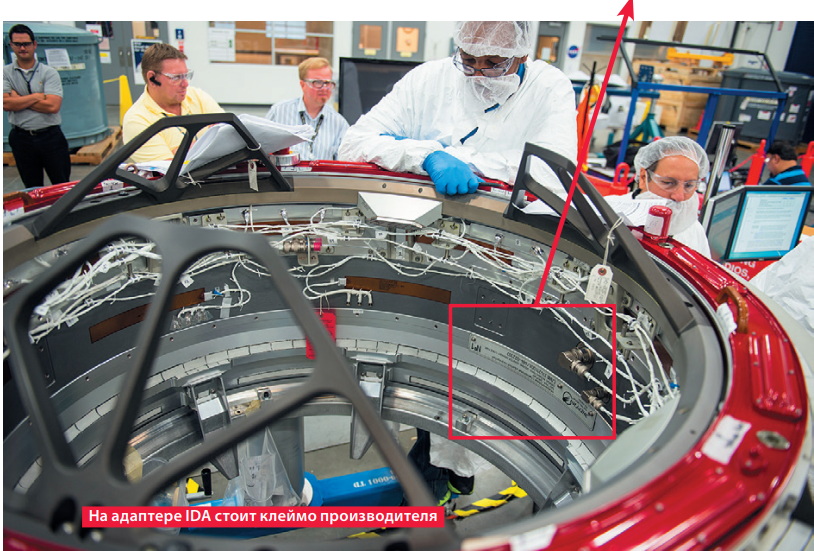

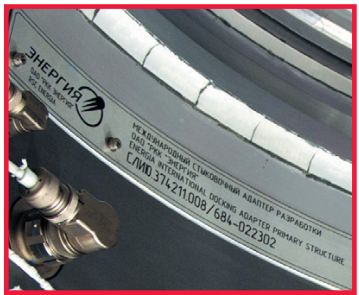

«Энергия» в соответствии с новыми стандартами по заказу «Боинга» разработала и изготовила три летных образца и четыре элемента для испытаний основной конструкции международного стыковочного адаптера IDA. Сделанные в «Энергии» летные образцы «Боинг» дооснастил рядом элементов: кольцом, теплозащитой, кожухами, мишенью, транзитными электроразъемами. Получились три адаптера: IDA-1, IDA-2, IDA-3 .

Между тем судьба адаптера IDA-1 печальна: он был потерян при аварии ракеты Falcon 9 во время запуска Dragon SpaceX № 7 в июне 2015 г.

Второй адаптер – IDA-2 – благополучно был доставлен на МКС кораблем Dragon SpaceX № 9 в июле 2016 г. А в августе его установили на агрегат АПАС порта РМА2 на американском сегменте МКС с помощью манипулятора SSRMS. К данному узлу и пристыковался новый американский космический корабль Crew Dragon

Что касается третьего адаптера, то его планируется доставить на МКС грузовым кораблем Dragon SpaceX CRS-18 в мае 2019 г. и в дальнейшем установить на порт PMA3. Но все же не стоит забывать, что удачная стыковка американского корабля с МКС в автоматическом режиме осуществилась в том числе и благодаря стыковочному адаптеру IDA, основная конструкция которого разработана и изготовлена в «Энергии». Свою роль сыграл также международный стандарт, принятый на основе отечественных разработок стыковочных узлов и подписанный на данный момент пятью космическими агентствами.

Наши технологии стыковки проверены не только временем, но и космосом, поэтому у них есть не только прошлое и настоящее, но и будущее: ведь к лунной орбитальной станции тоже нужно будет стыковаться.

Ирина Романова

Источник:  https://www.roscosmos.ru/media/files/events/rk-2019-04.pdf   стр.28-30
