п210а
Если кто считает, что знает об Этих транзисторах Всё - он глубоко заблуждается. И слова Тайны и Секреты в названии Не случайно!
Людей которые могут грамотно использовать уникальные свойства этих транзисторов единицы и то, что я расскажу для многих покажется вымыслом и фантазией....
Если из мощного усиливающего ток транзистора попытаться сделать усилитель по вот такой схеме
Схема УЗЧ на одном транзисторе
Схема УЗЧ на одном транзисторе
то знакомые с электроникой профи и любители в один голос "запоют песню" О СМЕЩЕНИИ что просто крайне необходимо для большинства транзисторов иначе ни о каком усилении звука и говорить не приходится!
Но я скажу, что схему можно упростить еще сильнее

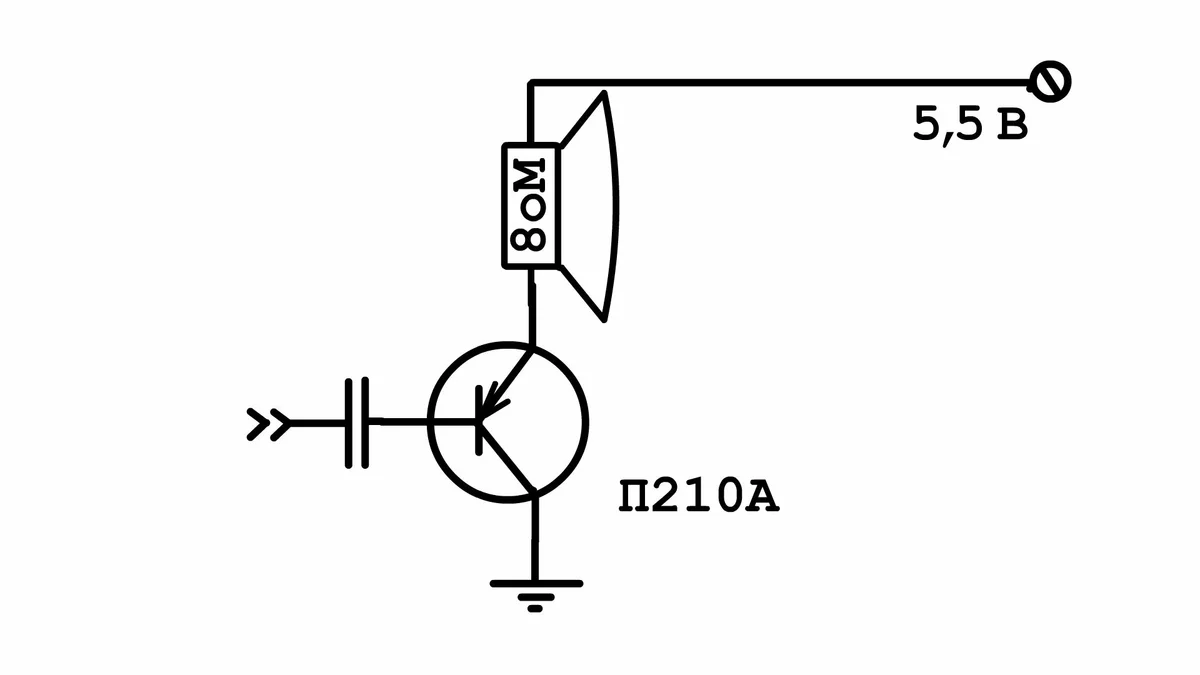

Схема УЗЧ на одном транзисторе
Схема УЗЧ на одном транзисторе
Да, в этой схеме ток покоя транзистора протекает через катушку динамика, но этот ток не превышает тех токов которые устанавливаются с помощью резисторов смещения в ТИПОВЫХ схемах однокаскадных усилителей. Кроме того для слабых сигналов можно отказаться и от разделяющего конденсатора
Самая простая Схема УЗЧ на одном транзисторе
Самая простая Схема УЗЧ на одном транзисторе
Видя такую схему "ПРОФЕССИОНАЛЫ ЭЛЕКТРОНЩИКИ" начнут плеваться и материться - ведь я по сути нарисовал Микросхему усилителя без обвеса играющего музыку (так я утверждаю).
И теперь для создания средней мощности усилителя не надо выдумывать ничего - просто соедини Транзистор + батарейку + Динамик и готово - можно громко слушать музыку от телефона или планшета.

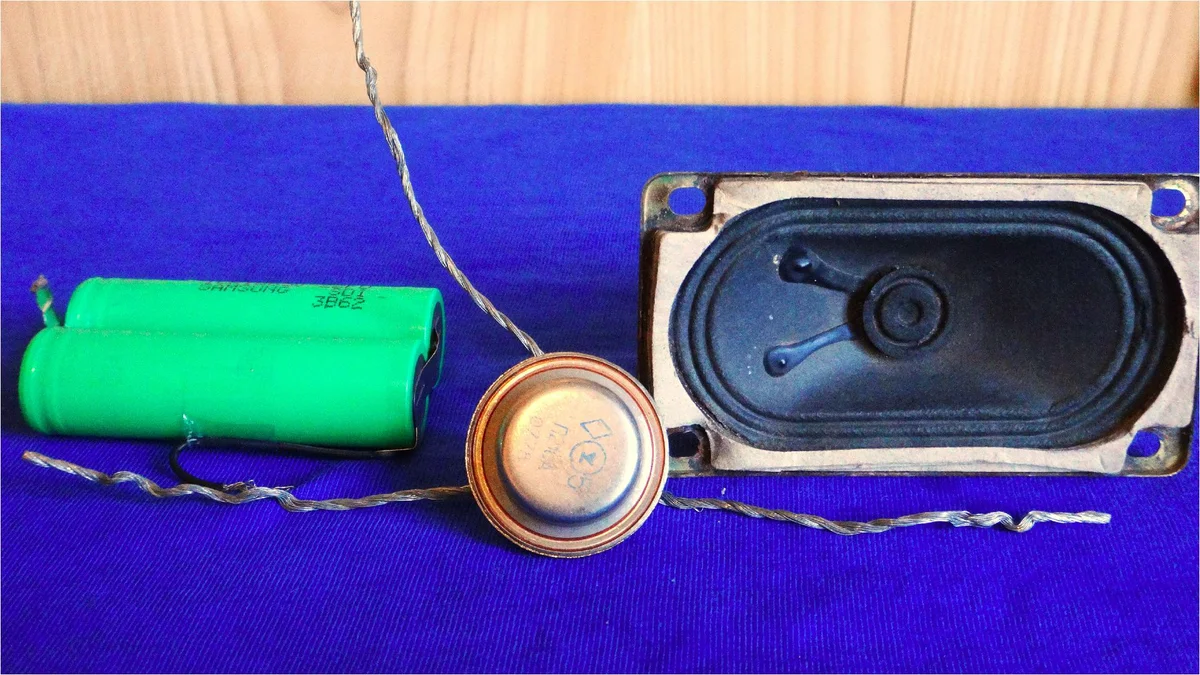

Простой и громкий усилитель
Простой и громкий усилитель
И РАЗВЕ ЭТО ВОЗМОЖНО ?
Да Возможно! Но не на всех транзисторах! Как пример П210А
Интересные Свойства старого Советского Транзистора П210А могут поставить в тупик, взбесить или .... стать основой для удачной и интересной самоделки.
Давайте вместе попробуем понять , что такого Особенного в германиевых мощных транзисторах способных выдерживать токи до 12 ампер и рассеивать 60 ватт мощности.

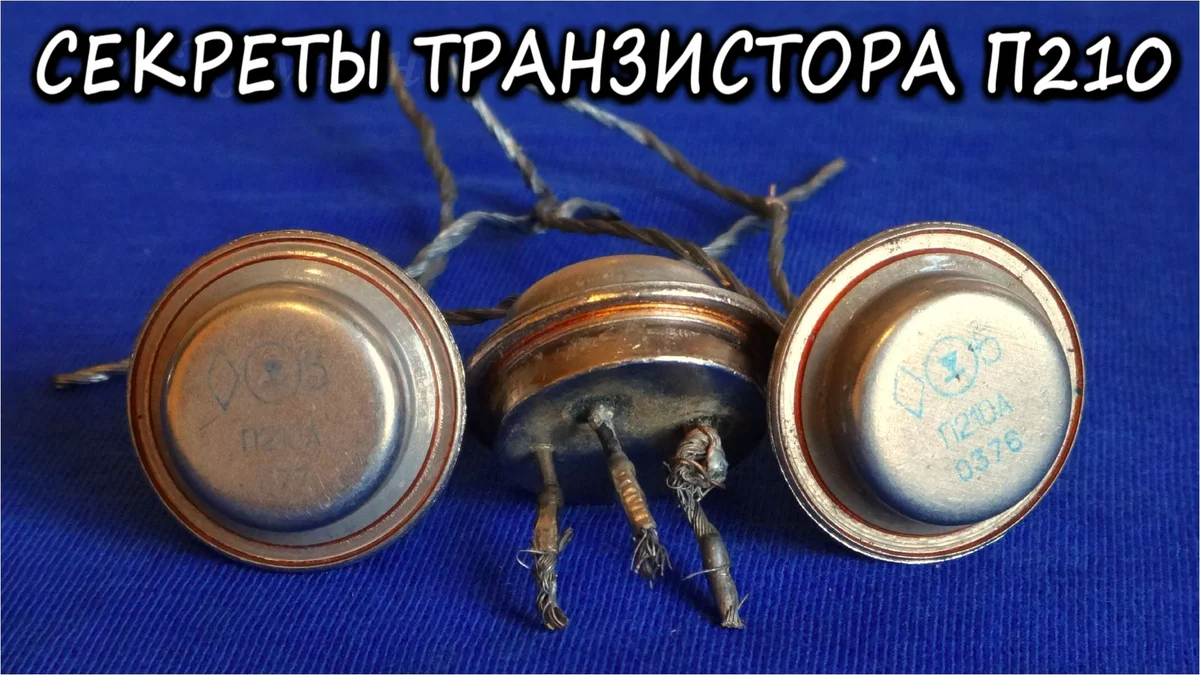

Усилители тока - так характеризуются эти мощные транзисторы в медном корпусе с толстыми выводами предназначенными для больших токов.
В схемах германиевые мощные транзисторы ведут себя не традиционно (для кремния), так они и не кремниевые.
Даже в одной партии транзисторов разброс параметров очень велик и выбрать нужные с одинаковыми характеристиками довольно сложно. Кроме того многих пугает ток покоя транзистора просто включенного в цепь, этот ток у разных экземпляров разный от 7 до 70 мА и с этим не нужно бороться - это надо использовать. К примеру построение усилителя на небольшое напряжение и малые токи возможно без установки резисторов смещения - ток ведь уже не нулевой. И усилитель в классе А будет выполнен практически на одной детали с минимумом искажений. Никогда кремниевый транзистор такого себе не позволит, минимальные 0,6 вольта на его переходах закрывают его и требуется резистор для установки таких транзисторов в рабочую точку.
Кроме того, старые силовые схемы содержат непонятные для нынешних электронщиков элементы - отрицательное смещение - резисторы которые при больших токах начинают закрывать транзистор и не дают ему уйти в тепловой разгон и сгореть.
кhttps://youtu.be/Zo7717mTLbsре...
Для такими резисторами являются включаемые в эмиттерную цепь резисторы малого сопротивления и большой мощности.
Любимой моей фишкой является смена положения коллектора и эмиттера местами и при этом работоспособность П210 не утрачивается для большинства популярных схем. Удивительно но все эти факты легко повторить или увидеть в специально снятом для этого видеоролике.
И хотя ВСЁ ПРОСТО , об этом очень мало кто знает и догадывается, а значит Для многих это СЕКРЕТ и ТАЙНА за семью пентодами =)
