Богатырь среди обычных самосвалов, малыш среди БелАЗов

1 583

Карьерные самосвалы серии БелАЗ-7540 являются самыми малыми, компактными и маневренными в линейке продукции знаменитого Жодинского автозавода. Грузоподъёмность такого грузовика составляет 30 тонн. Он предназначен для перевозки грунта, песка и горных пород в сложных горнотехнических условиях: применяется в глубоких карьерах, на открытых разработках месторождений полезных ископаемых. Эксплуатируется данный самосвал по технологическим дорогам, в любых природно-климатических условиях.

                                                          История

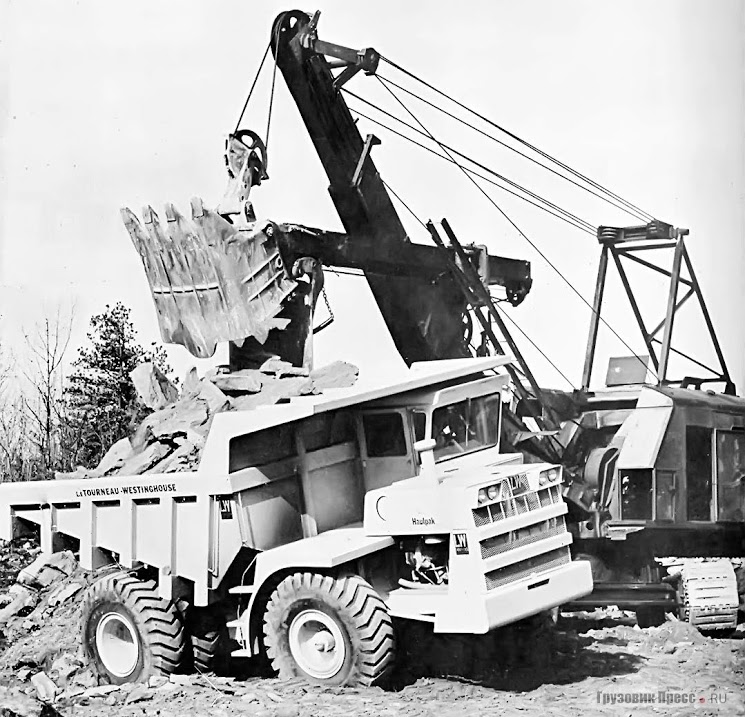

Работа над новым большегрузным самосвалом, призванным заменить устаревший МАЗ-525, началась в только что созданном КБ Белорусского автомобильного завода в Жодино в конце 1950-х годов. В это время в мировой практике начали появляться карьерные самосвалы особой компоновки, отличавшиеся от классических самосвалов наличием одноместной кабины, сдвинутой влево, большим моторным отсеком в правой части и более рациональным кузовом ковшового типа. Всё это позволяло значительно повысить грузоподъёмность таких машин, увеличить их производительность, манёвренность, а также создавать целый ряд самосвалов перспективной грузоподъёмностью до 75 тонн и выше. Оригинальный и запоминающийся дизайн будущего автомобиля был разработан художником-конструктором Валентином Сергеевичем Кобылинским.

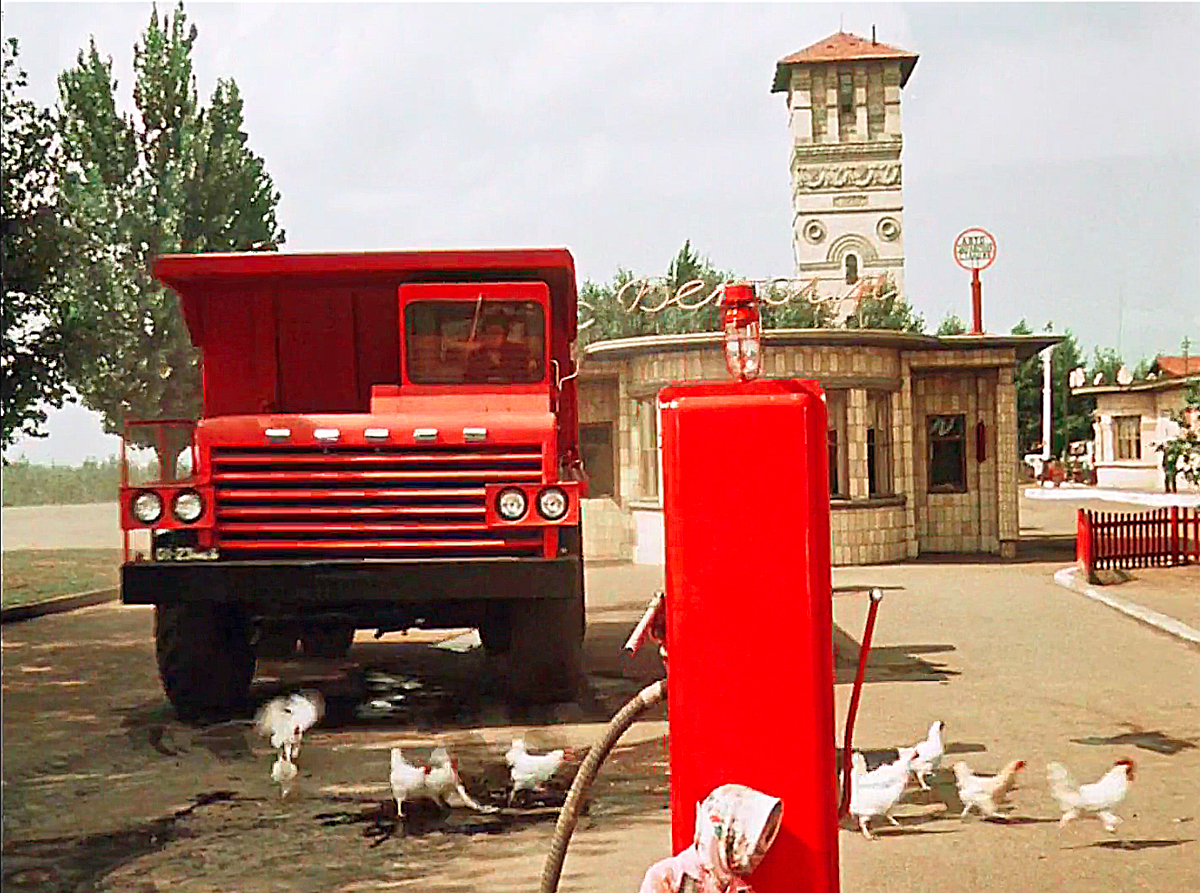

Первый опытный образец (имевший четыре головные фары) был построен на заводе в 1961 году. Его можно увидеть в известной советской кинокомедии «Королева бензоколонки» (1962).

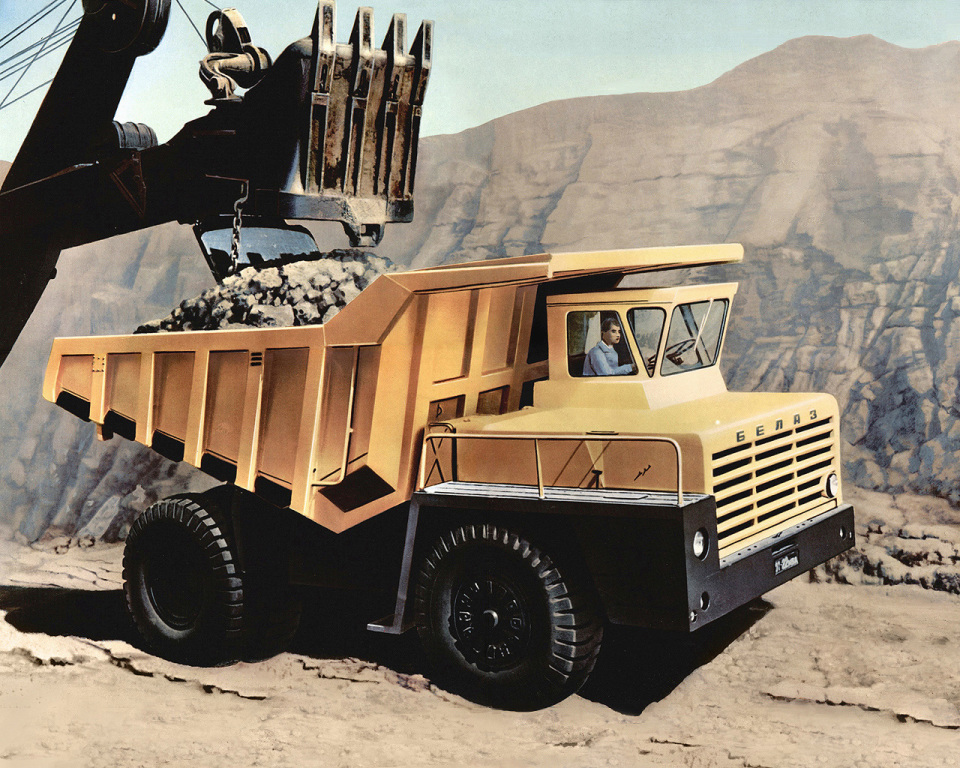

 Успешно пройдя испытания, новый БелАЗ-540 был рекомендован к производству, которое началось в 1965 году. В 1967 году начался выпуск более совершенной модификации БелАЗ-540А.

Автомобили эти были очень востребованы по всему СССР, а также отправлялись на экспорт. Производство модели 540А продолжалось почти два десятилетия, пока в 1985 году она не была заменена на более совершенную 30-тонную модель БелАЗ-7522.

От автора

Карьерные грузовики – это высшая форма технического искусства в автомобилестроении. Машины должны быть и мощными, и надежными, и (да-да!) красивыми! И первенец Белорусского автозавода соответствовал всем этим параметрам: машину создавали с вдохновением. Дальнейшие разработки заводчан только подтвердили: БелАЗ 540 стал образцом для качественного роста завода и создания новых моделей в будущем. Часть решений, которые были применены для постройки автомобиля, используются белорусами и сегодня. Конечно, системы стали сложнее, они оснащены электроникой и прочими усовершенствованиями, но простые – базовые принципы, которые позволяют создавать такую технику, успешно применяются до сегодняшнего дня.

                                    Технико-эксплуатационные параметры

Технические характеристики машины следующие:

Индекс модели 540 540А

Годы выпуска С 1965 по 1975 гг.

Собраны Белорусский автозавод

Назначение Большегрузный карьерный самосвал

Перевозимый груз, т 27

Вес готового к эксплуатации автомобиля, т 21

Вес загруженного автомобиля, т 48

База колес, м 3,550

Клиренс, мм 475

Размерность шин колес 18,00-25

Потребление горючего на пробег в 100 км, л 100

Скоростной параметр, км/ч 55

Силовой агрегат Д-12А ЯМЗ-240

Литраж цилиндровой группы, л 38,88 22,3

Параметр мощности при номинальных оборотах, л. с. 375 360

Сжатие смеси, степень 16,5 16,5

Разворот на диаметре, м 16

Объем бака для горючего, л 400

Особенности устройства: рама, подвеска, тормоза

БелАЗы-30-тонники построены на сварной лонжеронной раме из сверхпрочной низколегированной стали. Лонжероны продольные имеют коробчатое сечение и соединены поперечинами, в виде лестницы.

Подвеска самосвала по всему кругу (как для передней оси, так и для ведущего моста) является полностью зависимой, пневмогидравлической, с продольными рычагами и поперечными штангами, а также с интегрированными гидравлическими амортизаторами (по две штуки на каждой оси, цилиндры пневмогидравлические (масло и азот). Ход поршня переднего цилиндра составляет 2О5 мм, заднего — 265 мм.

Тормозная система самосвала БелАЗ-754О включает в себя 4 подсистемы. Рабочую (колёсные барабанные тормоза с раздельным пневматическим приводом). Стояночную (механизм колодочный, постоянно-замкнутого типа на ведущем валу главной передачи, с пружинным приводом и пневматическим управлением). Вспомогательную (из гидродинамического тормоза-замедлителя на ведущем валу трансмиссии с электрическим управлением). Плюс ещё запасную (тормоз стояночный и рабочий контур тормозной системы рабочей). Значительная рабочая поверхность фрикционных накладок рабочих тормозов обеспечивает стабильно надёжное торможение.

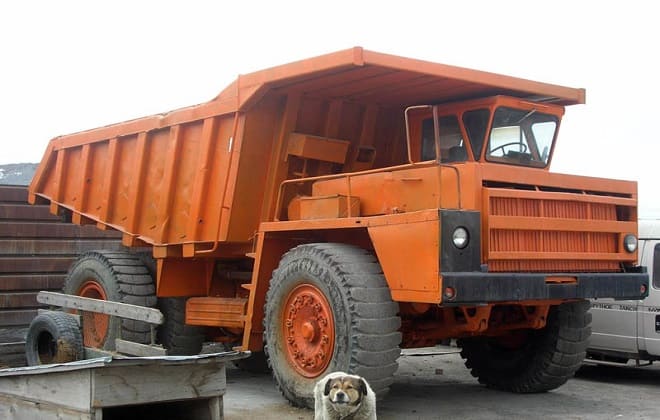

Первоначальный вид самосвала данного семейства (БелАЗ-75405, выпускавшийся в 90-х годах)

Рулевой механизм сделан по принципу «винт с шариковой гайкой и поршень-рейка, с гидравлическим усилителем. Малый радиус поворота в сочетании с короткой колёсной базой обеспечивают исключительно высокую для подобного класса автомобилей маневренность самосвалов.

                                      БелАЗ-540 – взгляд изнутри

Автомобиль был оснащен 12-цилиндровым двигателем Д-12А, который был модификацией танкового. А вот обновленная модель 540А, появившаяся двумя годами позже имела внутри ЯМЗ-240, объемом 22,3 л. Это стало полезным решением, т. к. расход топлива снизился на четверть, а новый двигатель был унифицирован с другими ярославскими моторами, что делало его обслуживание более удобным.

Мнение эксперта

Исаак Якович Зельдер

Советский астрофизик, физохимик, доктор физико-математических наук, Академик АН СССР, конструктор, инженер. Герой Социалистического труда СССР.

Система гидроусиления руля была объединена с гидравлической системой разгрузочного механизма, что позволило сделать эксплуатацию машины более комфортным. Тормозная система была установлена пневматическая, барабанного типа.

Электрооборудование самосвала было 24-вольтовым, при том, что отрицательная клемма аккумулятора устанавливалась на массу.

Это интересно: Устройство и технические характеристики крупногабаритного самосвала БелАЗ-75131 — рассмотрим по полочкам

                                Танковый двигатель для мирных целей

Первым двигателем для БелАЗ 540 стал 12-цилиндровый v-образный дизель “Д-12”,

 мощностью 375 л.с. на 1650 об/мин – переработанный танковый двигатель В-2. Объем мотора составлял 22,3 л, степень сжатия – 16,5. В 1967 г. на машину начали устанавливать новый агрегат “ЯМЗ-240” на 360 коней,

освобождавшихся при 2100 об/мин. Эти машины получили индекс «А» к своему названию. Обе двигательные установки позволяли развивать машине скорость до 55 км/час, против 30 км/ч у предшественника. Топливный бак – рассчитан на 400 л солярки. Расход топлива был соответственным габаритам машины и аппетитам мотора: 100 л на 100 км, но это было на 25 литров меньше чем у МАЗ 525.

Для эффективного охлаждения узлов и агрегатов установлено два обдуваемых вентиляторами шестирядных радиатора: для воды и масла. По многим запчастям мотор унифицирован с ЯМЗ-236 и ЯМЗ-238, что позволяло в то время легко его ремонтировать – запчастей хватало, в силу популярности упомянутых двух моторов.

                                            Недостатки автомобиля

Первым стало неудобство кабины. Выиграв в ходовых качествах, производители проиграли в удобстве рабочего места самого водителя. Неудобство также создавала разность между гидромеханической передачей и пневмогидравлической подвеской в компоновке. Эти и другие недоработки привели конструкторов к дальнейшим изысканиям, с целью оптимизации агрегатов автомобиля и повышения их надежности. Еще одним требованием стало уменьшение общего веса механизмов самосвала.

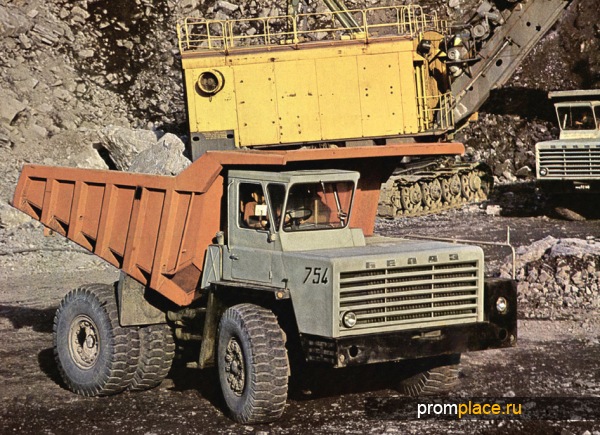

                                            БелАЗ-540 Опытный ‘1961

Карьерный гигант выпускался в течении 2 пятилеток с 1965 по 1975 годы, после чего был заменен более мощным БелАЗ-548 грузоподъемностью 40 тонн. В последующем также появились 75-тонный БелАЗ-549 и другие модели, грузоподъемность которых исчислялась уже не десятками, а сотнями тонн.

                                             Силовая передача

Вращение вала дизеля через редуктор трехвального исполнения, гидротрансформатор, гидромеханическую КПП, карданную передачу передается на задний мост.

Конструкторы выбрали схему гидротрансформатора в одну ступень с парой изготовленных из алюминия реакторных колес, которая обеспечивает коэффициент трансформирования, равный 3,5.

КПП на три режима, набор шестерен смонтирован на двух валах, переключение передач фрикционным механизмом с приводом от гидравлики. Управление коробкой осуществляется через золотниковое устройство, открывающее и перекрывающее давление масла на исполнительные устройства фрикционов.

Использование механогидравлической схемы силовой передачи позволило снизить динамические нагрузки на ее элементы, существенно увеличить параметры надежности и долговечности механизма.

Вместо заключения

В прошлом году БелАЗ представил миру самый большой грузовик, который когда-либо существовал: самосвал БелАЗ 75710, способного поднять до 450 т груза – 9 товарных вагонов, если брать в жд-эквиваленте. Общая масса новой машины – 810 т, максимальная скорость — 64 км/ч. У автомобиля два дизельных двигателя. За 50 лет эволюции простой БелАЗ 540 вырос в такого карьерного монстра.

Комплектация

В перечень базового оборудования для карьерных самосвалов семейства БелА3-754О производителем включаются: жидкостная система предпускового подогрева, система пожаротушения с дистанционным управлением, система централизованной автосмазки, камневыталкиватели и камнеотбойники (за исключением углевоза 754ОЕ), отопитель салона кабины, регулируемая рулевая колонка, устройство, сигнализирующее о приближении к линии высоковольтных передач. В качестве дополнительного оборудования, самосвал БелА3-754О можно дооснастить: кондиционером, вторым отопителем и электроподогревом зеркал.

                                                   Кабина БелАЗ-7540

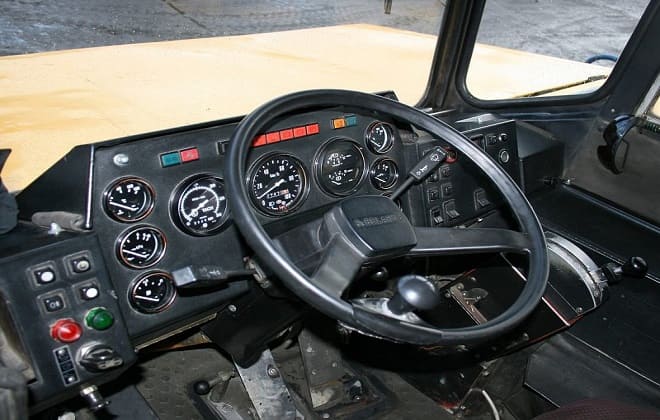

Интерьер кабины БелА3-754О достаточно простой и спартанский. Он мало чем отличается от оснащения кабин обычных большегрузных самосвалов (не БелАЗов). Все органы управления расположены довольно эргономично и компактно. Сиденье водителя расположено на торсионной подвеске, пневмоподрессоренное. Оно полностью регулируется – и по высоте, и по наклону спинки кресла. Стёкла состоят из трёх слоёв, они закалённые. Имеются стеклоочиститель и стеклоомыватель. В салоне изначально предусмотрены как жидкостный отопитель, так и вентилятор.

Для поворотов рулевого колеса требуется совсем небольшое усилие, рулевая колонка регулируется по углу наклона и высоте «баранки», рулевое колесо эргономичное и травмобезопасное. Рулевое управление автомобилем полностью соответствует требованиям стандарта ISO 5О1О. В целом, оснащение рабочего места водителя гарантирует безопасность труда, удобство управления и достойный уровень комфорта.

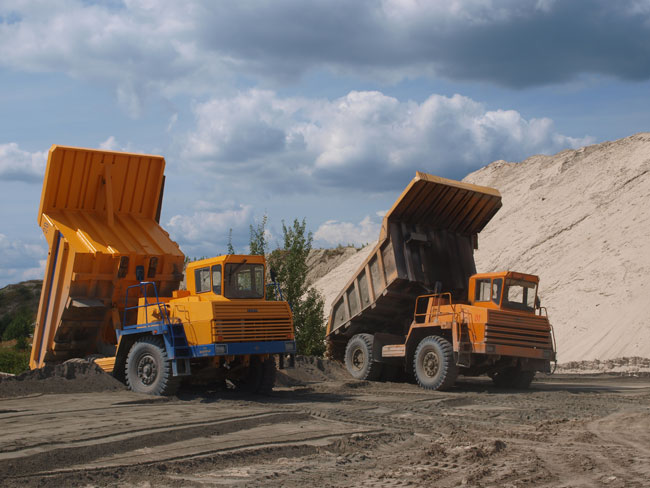

Отзывы о самосвалах БелАЗ-7540

Всеми отмечаются отличная маневренность, высокая плавность хода и устойчивость самосвалов данной серии. Они достигаются при помощи оптимально подобранных геометрических параметров автомашин и рулевого управления, применения пневмогидравлической подвески оригинальной конструкции.

Машины обладают высоким ресурсом, который определяется использованием надёжных и совершенных силовых установок, высоким техническим и технологическим уровнем всех узлов и агрегатов, использованием высокопрочных материалов, идущих на изготовление рамы и грузовой платформы.

Есть мнение, что БелАЗы-«малыши» слаборентабельны, поскольку они перевозят «всего» ЗО тонн грузов, а солярки потребляют порядка трёхсот литров за 12 часов работы. Однако не следует забывать, что речь идет о карьерах, где техника эксплуатируется в сложных условиях, а БелАЗ-754О будет гораздо крепче, выносливее и долговечнее любого «обыкновенного» самосвала, будь то КамАЗ, МАЗ, КрАЗ, или иномарка

Салон кабины, несмотря на его простоту, достаточно комфортный. Но в кабине шумно. Это огромный минус работы на БелАЗах. Управлять БелАЗом-754О не намного сложнее, чем обычным грузовиком, несмотря на его внушительные габаритные размеры. Передачи включаются легко, хотя к рычагу управления гидромеханической трансмиссией, конечно, нужно привыкать. Труднее всего – выезжать из бокса, ворота которого всего на ЗО-4О сантиметров шире самого самосвала (в особенности задним ходом).
