Какой Выбрать: CWDM SFP vs DWDM SFP?

SFP (Small Form-Factor Pluggable) предназначен для соответствия стандартам MSA (Multi-Source Agreement), Ethernet от 1 до 2.5G, Fibre Channel, и другим стандартам для обеспечения совместимости оборудования. Вы можете заметить, что модули SFP на рынке имеют яркую маркировку, например, цветная стрелка на наклейке и цветной застежкой для тюков. И большинство из них называются модулями CWDM SFP или DWDM SFP. Знаете ли вы, почему они предназначены в различных цветах? CWDM SFP vs DWDM SFP – Какой из них лучше подходит? Следующий текст предоставит ответы.

Что такое CWDM SFP модуль?

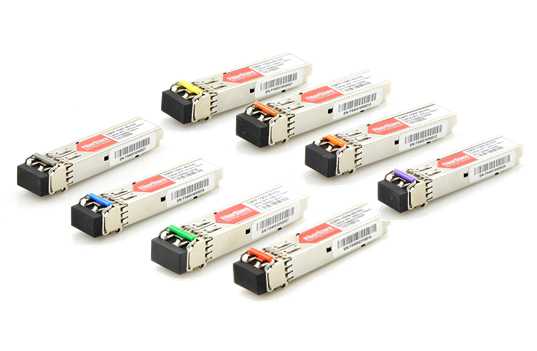

CWDM SFP представляет собой тип оптических модулей, которые используют техногию CWDM (Coarse Wavelength Division Multiplexing). Подобно традиционному SFP модулю, CWDM SFP является устройством ввода/вывода с горячей заменой, которое подключается к порту SFP или слоту коммутатора или маршрутизатора, связывая порт с волоконно-оптической сетью. CWDM SFP модули используют SFP интерфейс для подключения устройства и используют двухволоконный интерфейс разъёма LC/PC для подключения оптической сети. Цветные модули SFP CWDM отображаются ниже.

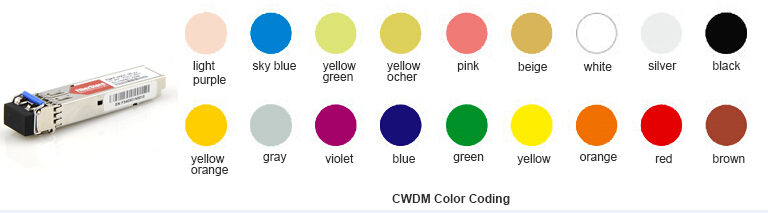

Как правило, SFP CWDM имеют восемь длин волн от 1470 до 1610нм. Чтобы лучше определить длину волны, на которую отображается канал Gigabit Ethernet при использовании этих SFP CWDM, мы используем цветовые маркировки на устройствах, такие как цветная стрелка на наклейке и закодированная в цвете застежка тюка для достижения этой цели. В следующей таблице перечислены SFP CWDM с их длиной волны и цветовыми кодами.

Что токое DWDM SFP?

SFP DWDM (Dense Wavelength-Division Multiplexing) используются как часть оптической сети DWDM для обеспечения пропуской способности высокой ёмкости через оптическую сеть. Это высокопроизводительный, экономически эффективный модуль для последовательных оптических коммуникационных приложений до 4.25 Гбит/с. DWDM предназначен для передачи long-haul, где длины волн упакованы плотно вместе, чтобы увеличить пропускную способность по существующим оптоволоконным сетям. Существуют 32 фиксированной длины волны DWDM SFP, которые поддерживают 100-GHz grid длины волны ITU (International Telecommunications Union).

CWDM SFP vs DWDM SFP

Канал — CWDM SFP использует более широкий разнос между каналами и DWDM SFP использует более плотный разнос канала, что позволяет использовать больше длин волны на одном волокне. CWDM SFP предоставляет до 16 каналов в нескольких окнах передачи из кремнеземных волокон. DWDM SFP использует окно передачи в C-диапазоне (1530nm-1565nm) с более плотным разнос канала. Планы каналов различаются, но типичная система DWDM будет использовать 40 каналов с разносом 100GHz или 80 каналов с разносом 50GHz. Таким образом, DWDM SFP использует больше каналов, чем CWDM SFP.

Длина волны и расстояние — Из приведенных выше утверждений, мы ясно видим, что существует восемь различных длин волн CWDM SFP, такие как 1470нм, 1490нм, 1513нм, 1530нм, 1550нм, 1570нм, 1590нм, 1610нм. CWDM имеет более широкий разнос, чем DWDM. Максимальное расстояние передачи CWDM SFP - 120км. Предназначен для long-haul расстояния передачи, DWDM может нести 40, 80 или до 160 длин волн с более узким интервалом 0.8/0.4нм (100 GHz/50 GHz grid). Его длины волн составляют от 1525нм до 1565нм (диапазон C) от 1570нм до 1610нм (диапазон L), а максимальное расстояние передачи составляет 200км. Для получения более подробной информации о различии между CWDM и DWDM посетите: Базавая Техлоногия WDM: CWDM vs DWDM

Стоимость — CWDM использует более широкий разнос между каналами, что позволяет использовать недорогие модули SFP. DWDM обеспечивает максимальную масштабируемость и охват для оптических сетей. Усиленные усилителями EDFA (Erbium Doped-Fiber Amplifiers) - своего рода усилитель производительности для высокоскоростной связи, системы DWDM могут работать на протяжении тысяч километров. Чаще всего CWDM SFP около 45 $, тогда как DWDM SFP около 200 $. Таким образом, стоимость модуля DWDM SFP почти в 5 раз превышает модуль CWDM SFP. Вы можете увидеть цену более четко в следующем кабеле.

Приложение—Модуль CWDM SFP широко используются в оптической связи для телекоммуникаций и передачи данных. Он предназначен для работы в сетях Metro Access Rings и Point-to-Point с использованием SONET (Synchronous Optical Network), SDH (Synchronous Digital Hierarchy), сетевого оборудования Gigabit Ethernet и Fibre Channel. Модуль DWDM SFP может также использоваться в DWDM SONET/SDH (с или без FEC), но для более длинного расстояния передачи, например, 200-километровые линии и трафик протокола Ethernet/Fibre Channel для 80-километровых линий.

Вывод

Модуль CWDM SFP и модуль DWDM SFP представляют собой два типа модулей SFP, используемых для поддержки Ethernet от 1 до 2.5 Гбит/с, оба из которых обладают большой емкостью и качеством. Для передачи коротких расстояний и экономии денег предлагается CWDM SFP. Для большего расстояния и более высокой скорости DWDM SFP доступен с большой ёмкостью и хорошей производительностью. Вы можете выбрать подходящий вариант в соответствии с вашим требованием. WDM SFP от FS.COM основаны на SFP Cisco WDM с многоскоростным модулем со скоростью передачи данных от 100 Мбит/с до 4 Гбит/с, расстояние передачи 20-40км, 40-80км и 80-120км с разными цветами, обозначающими варианты, которые лучше удовлетворять требованиям клиентов.
