Оптический Кабель, Кабель Витая Пара или Коаксиальный Кабель

Оптический кабель, витая пара и коаксиальный кабель - это три основных типа сетевых кабелей, использующихся в системах коммуникации. Чем же отличаются их производительность и емкость?

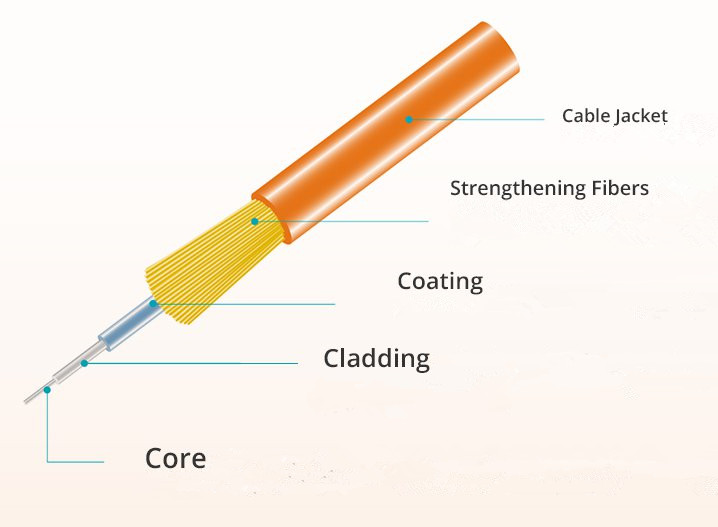

Что такое оптический кабель?

Оптический кабель, также известный как оптический кабель, является сетевым кабелем Ethernet, который состоит из одного или нескольких оптических волокон, используемых для передачи данных. оптический кабель передает данные в виде световых импульсов, проходящих по тонким стеклянным нитям. оптический кабель может быть одномодовым (SMF) или многомодовым (MMF). Одномодовый оптический кабель имеет тонкую сердцевину, которая делает возможным распространение только одной световой моды за раз. В то время, как мультимодовый кабель имеет сердцевину большего диаметра и, таким образом, может передавать несколько световых мод (лучей) в одно и то же время. Классический одномодовый кабель - это кабель стандарта OS2, мультимодовые кабели бывают нескольких типов: OM1, OM2, OM3, OM4, и OM5. Дистанция передачи по одномодовому волокну может достигать нескольких километров, тогда как мультимодовое волокно передает на расстояние до 550 метров при скорости передачи данных 10 Гбит/с. Для получения более подробной информации о типах оптоволоконных кабелей, приципах их работы и советов по их установке, пожалуйста, ознакомьтесь со статьей Преимущества и недостатки оптоволоконного кабеля.

Что такое кабель витая пара?

Кабель витая пара часто используется в телефонных сетях и большинстве современных сетях Ethernet. Он представляет из себя тип провода, в котором два проводника одной цепи скручены вместе. Пара проводов образует цепь, которая может передавать данные. Пары скручены между собой для предотвращения перекрестных помех, а также для защиты от шума, производимого соседними парами.

Существуют два типа кабеля Ethernet витая пара: неэкранированная витая пара (UTP) и экранированная витая пара (STP). Повсеместно используются неэкранированные медные кабели категорий Cat5, Cat5e, Cat6, Cat6a и Cat7. Экранированный кабель имеет фольгированную оболочку вокруг каждой пары проводов. Все четыре пары проводов помещены в общую металлическую оплетку или фольгу, как правило, кабель 150 Ом. Экранированный кабель обладает лучшими характеристиками сопротивления шуму, чем неэкранированный.

Что такое коаксиальный кабель?

Коаксиальный кабель создан для передачи высокочастотных сигналов. Он состоит из круглого медного проводника и трех изоляционных и защитных слоев, защищаюших от механических, световых и других электромагнитных помех. Благодаря защитным слоям коаксиальный кабель может работать на длинных дистанциях между двумя устройствами.

Внешняя оболочка Проводящий экран Изолирующий слой Центральный проводник Существует несколько различных типов коаксиальных кабелей, но только два их них—RG59 и RG6—получили наиболее повсеместное применение. Аббревиатура RG относится ко времени Второй Мировой Войны и расшифровывается как «radio guide» («радиогид»), потеряла сегодня свое первоначальное значение.

Оптический кабель, кабель витая пара или коаксиальный кабель: в чем разница?

A.Скорость, пропускная способность и дистанция

Коаксиальный кабель и кабель витая пара - провода из меди или на основе меди, покрытые изолирующим слоем из других материалов. Они оба могут использоваться в телевидении и телефонии, для передачи данных в виде электрических сигналов. В то время, как оптический кабель может передавать те же типы данных с более широкой пропускной способностью, быстрой скоростью и высокой частотой. Он сделан из очень тонкой и гибкой стеклянной или пластиковой трубки.

B.Цена на кабель

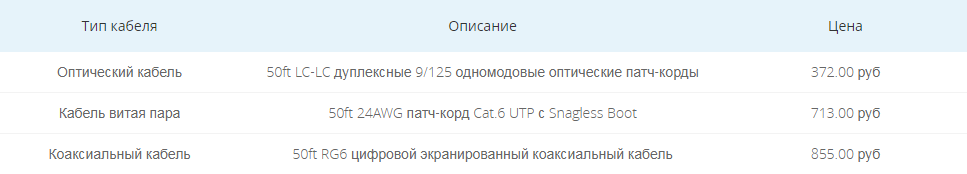

Из данной таблицы мы видим, что цена на оптический кабель наиболее низкая при одной и той же длине. Тем не менее, процесс установки оптоволоконного кабеля может быть достаточно дорогостоящим из-за использования оптических компонентов, особенно оптических трансиверов. К тому же кабель витая пара с коннекторами RJ45 стоит дешевле, чем коаксиальный кабель, который часто оснащен коннекторами BNC.

C.Установка

Хотя оптоволоконные кабели имеют большие преимущества с точки зрения гибкости полосы пропускания и надежности, они не так широко распространены, как коаксиальные кабели или кабели витая пара. Оптоволокно более хрупкое и тонкое, чем кабели других двух типов, что требует осторожности в процессе его установки, использования и технического обслуживания. По сравнению с кабелем витая пара, коаксиальный кабель может передавать данные на более дальние расстояния. Но из-за диэлектрического изолятора, окружающего медную сердцевину, коаксиальный кабель более сложен в установке и техническом обслуживании.

D.Использование

Оптоволоконные кабели используются не только для передачи данных на дальние расстояния между городами и странами, но также для сетей прямого доступа пригородных районов (такие как FTTH, FTTP, FTTB, FTTC и т.д.), известных также как инсталляции «последней мили». Они также широко используются в дата-центрах, где необходимо передавать большой объем данных.

Кабели витая пара используются в основном в телефонных сетях, для передачи данных. Применение коаксиальных кабелей включает линии подачи, соединяющие радиопередатчики и приемники с антеннами, компьютерные сети (Интернет), цифровое аудио (S/PDIF) и распределительные кабели для передачи телевизионных сигналов. Они также используются для соединения медиа интерфейсов высокой четкости.

Заключение

Есть очевидные различия между оптоволоконным кабелем, кабелем витая пара и коаксиальным. Сейчас оптоволокно становится трендом, который отвечает растущим потребностям рынка вслед за развитием технологий. Тем не менее, Ваш выбор соответствующего типа кабеля сильно зависит от сферы применения, требований к дистанции передачи данных и производительности.
