СОДЕРЖАНИЕ
1. Описание боевого вертолета АН 64 Apache
2. Технические характеристики ТТХ вертолета АН-64 «Апач»
3. Модификации АН-64 «Апач»
Вторая половина XX века стала «звездным часом» для развития вертолетов. Подобные машины почти не применялись во время Второй Мировой войны, но уже в Корейской войне вертолеты использовались самым активным образом. Пионерами в применении вертолета на поле боя стали американцы. Развитие вертолетостроения в США связано с именем Игоря Сикорского - талантливого инженера, уроженца Киева, уехавшего в США после Октябрьской революции.
Хотя, надо отметить, что поначалу эти машины имели большое количество противников. ВВС США вообще не хотело закупать вертолеты, мотивируя это невысокими летными качествами, сложностью в обслуживании и возможной уязвимостью от средств ПВО. Увы, военные очень часто страдают косностью мышления. Но это отношение очень быстро поменялось на противоположное. Вертолеты прекрасно проявили себя в Корейской войне. Их использовали для корректировки огня, разведки, эвакуации раненных, высадки десанта и других целей. Через несколько месяцев боевых действий американские генералы требовали дать им «побольше вертушек».
До появления вертолетов бойцы, получавшие средние или тяжелые ранения, были практически обречены (умирали 90%). После начала «вертолетной» эры смертность снизилась до 10%. К концу корейского конфликта на вертолеты стали устанавливать небольшие ручные пулеметы. На вооружении армии США уже стояло несколько типов геликоптеров. Корейская война показала, что вертолет является прекрасным средством для решения тактических задач, в первую очередь связанных с переброской войск и их снабжением. Во второй половине XX произошло множество локальных конфликтов, колониальных войн, в которых одна из сторон была вынуждена вести антипартизанскую борьбу. И оказалось, что вертолет - это идеальное средство для такого рода боевых действий.
Вертолет все больше становиться не просто транспортным средством, но и ударной машиной, идеальным штурмовиком и средством поддержки сухопутных войск. На вертолеты стали устанавливать неуправляемые ракеты и пулеметы, а с появлением противотанковых управляемых ракет вертолет стал мощным средством борьбы против бронетехники.
Важной вехой в развитии боевых вертолетов стала Вьетнамская война. Настоящим символом этой войны стал американский вертолет Bell UH-1, больше известный как «Хьюи». Это прекрасная, надежная и неприхотливая машина выпускается до сих пор. Еще одним вертолетом, который активно применялся во вьетнамских джунглях, стал ударный вертолет Bell АН-1 Cobra. Его основной задачей была поддержка войск и нанесение ударов по противнику.
К концу боевых действий в армии США были сформированы специальные дивизии, на вооружении которых стояли только вертолеты. Война во Вьетнаме дала резкий толчок развитию вертолетостроения в США. В конце 70-х годов прошлого века в США стали раздумывать над созданием нового ударного вертолета, он должен был вобрать в себя весь опыт, полученный во Вьетнаме и заменить машины Bell АН-1 Cobra. В конкурсе на разработку нового вертолета приняли участие несколько крупнейших американских авиастроительных компаний. В 1976 году победа досталась компании Хьюз, и в 1981 году появился вертолет АН 64 Apache, который до сих пор стоит на вооружении армии США и считается одним из лучших боевых вертолетов в мире. С 1984 года АН 64 выпускается серийно.
Описание боевого вертолета АН 64 Apache
Эта машина изначально создавалась как ударный вертолет, для поддержки сухопутных войск в любое время суток и при любой погоде. Также одной из основных функций «Апача» является борьба с бронетехникой противника, что они уже неоднократно блестяще демонстрировали в ходе различных конфликтов.
Требования к новому вертолету изначально выдвигались очень строгие. АН 64 должен был летать в дождь и ночью, выполнять боевое задание, даже после попадания в него пули калибра 12,7 мм, уметь летать «по приборам» и атаковать в условиях плохой видимости, а также обеспечивать безопасность экипажа при аварийной посадке со скоростью 12,8 м/с. Вертолет имеет несколько модификаций. Самая последняя и самая совершенная из них — АН 64D Apache Longbow, первая такая машина поднялась в воздух в начале 1991 года.
«Апач» сделан по классической схеме с одним рулевым и одним несущим винтом. И несущие и рулевые винты имеют по четыре лопасти. Длина лопасти несущего винта вертолета «Апач» — 6 метров, лопасти имеют особое строение: внутри они металлические, сверху покрыты стекловолокном, задняя кромка сделана из композитного материала, а передняя - титановая. Такое строение позволяет вертолету задевать лопастями небольшие препятствия (ветки, небольшие деревья). Рулевой винт Х-образной формы, которая намного эффективней традиционной. Фюзеляж АН 64 Apache состоит из алюминиевых сплавов особой прочности, геликоптер имеет крыло небольшого удлинения (съемное) и не убирающееся шасси. Кабина АН 64 рассчитана на двух членов экипажа, которые сидят один над другим. Кабина пилотов защищена серьезной броней. Конструкция вертолета может выдерживать большие перегрузки. «Апач» имеет два двигателя, которые разнесены по бокам машины. Каждый из двигателей имеет специальное устройство, оно рассеивает струю выхлопа и снижает заметность вертолета в инфракрасном диапазоне.
В боевом вертолете используется двойная гидравлическая система, защищены топливные баки, наиболее важные узлы машины покрыты броней. На АН 64 установлено очень много различного радиоэлектронного оборудования, особенно это можно сказать о последней модификации — АН 64D Apache Longbow. Основой всего вооружения АН 64 является TADS - система целеуказания и обнаружения. Она состоит из нескольких элементов.
АН-64 Апач - Американский Боевой Вертолет, Летные Технические Характеристики ТТХ, Обзор Вооружения
Система ночного видения с многократным увеличением;
Оптическая система;
Телевизионная система, которая работает в дневное время;

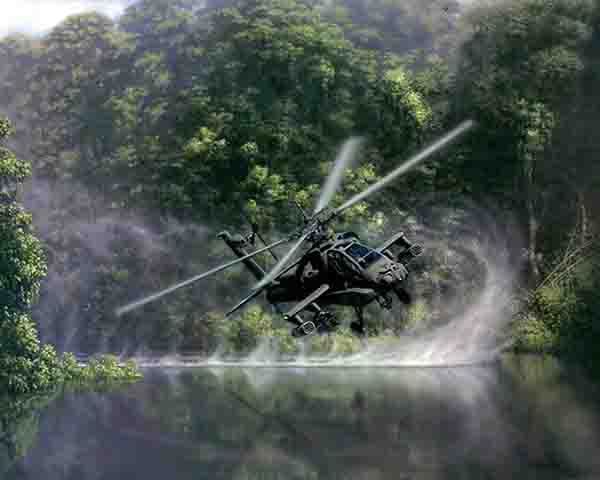

Кроме этого, на вертолетах «Апач» впервые применена нашлемная система целеуказания, которая позволяет стрелять, совершив движение головой. Электронные системы управлением позволяют пилоту максимально удобно пилотировать вертолет и вести бой. Особенно хорошо продуманно управление «Апачем» для полетов на сверхмалых высотах, с огибанием элементов ландшафта. Это существенно повышает шанс выжить для машины и ее экипажа.
У «Апача» четыре точки подвески на крыльях и на них могут быть размещены неуправляемые или управляемые ракеты. На каждую подвеску можно прикрепить до 700 кг. На вертолет можно установить 16 управляемых ракет «Хелфайр». Между стойками шасси установлена пушка Хьюз Н230А-1 «С1та1пдип», имеющая калибр 30 мм. Ниже приведены технические характеристики всех модификаций боевого вертолета АН-64 Apache.
Технические характеристики ТТХ вертолета АН-64 «Апач»
Модификации АН-64 «Апач»
Существует несколько модификаций этого вертолета.
АН-64А Apache - это самая первая серийная модификация, можно сказать, базовая модель машины.
2 АН-64С — это модернизированный базовый вертолет. Модернизация началась в 1992 году, в 1993 эта программа была закрыта. На нем нет РЛС Лонгбоу.

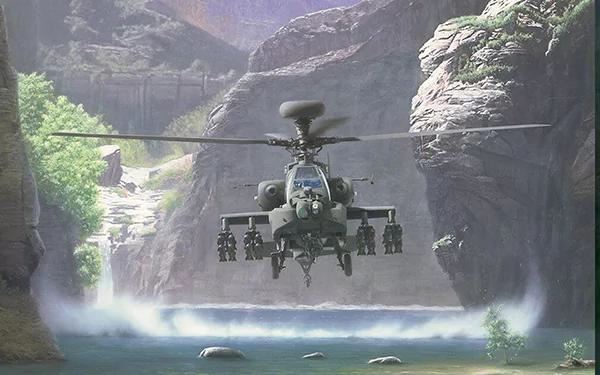

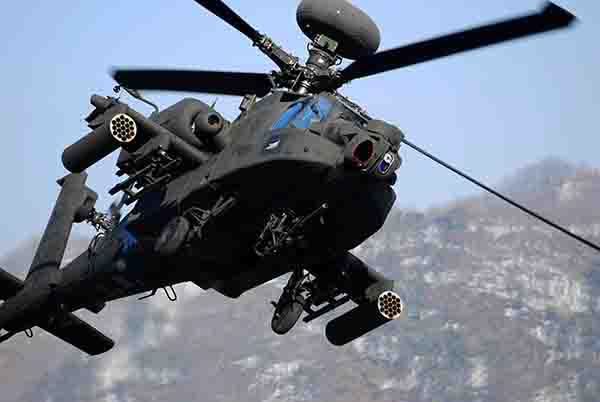

AH-64D «Apache longbow» — наиболее совершенная модификация вертолета. Ее легко распознать визуально: над плоскостью вращения несущего винта установлена грибообразная антенна РЛС Лонгбоу миллиметрового диапазона. Также вертолет оборудован более мощным двигателем T700-GE-701 С. На геликоптере установлены ракеты «Хеллфайр» («выстрелил и забыл»),
АН-64 Sea Going Apache - модификация вертолета для ВМФ и морской пехоты, с противокорабельными ракетами.
WAH-64D - модификация для армии Великобритании, выпускался по лицензии. На нем установлены двигатели производства компании «Rolls Royce».
Боевой вертолет «Апач» принимал участие во многих конфликтах и всегда показывал себя с наилучшей стороны. Эта машина по праву считается одним из наиболее совершенных боевых вертолетов второго поколения. Его дебют состоялся в 1989 году, в Панаме. Потом была война в Ираке, Югославия, второе вторжение в Ирак и Афганистан.
В настоящее время этот вертолет стоит на вооружении более чем в пятнадцати странах. Ведутся переговоры о продаже машины еще нескольким заказчикам. Скорее всего, проверенный АН-640 так и останется основным ударным вертолетом армии США в ближайшие десять лет.
Автор статьи:
Никифоров Владислав
