Гигабитный Коммутатор: SFP Порт vs. RJ45 Порт vs. GBIC Порт

Современное сетевое оборудование, обеспечивающее передачу данных по стандарту Gigabit Ethernet и предоставляющее возможность подключения через оптоволокно, имеет разного вида оптические порты, в которые устанавливаются оптичсекие модули. Например, сегодня существуют порты SFP (малый форм-фактор), RJ-45 или GBIC (преобразователь гигабитного интерфейса). Поскольку все три типа портов поддерживают максимальную скорость передачи данных 1 Гбит/c, часто возникает вопрос, почему нельзя иметь только один универсальный тип разъема?

SFP-порт для гигабитного коммутатора?

Оптический SFP порт предназначен для модулей с малым форм-фактором (SFP). Он позволяет гигабитному коммутатору обеспечить передачу данных по кабельным линиям связи (волоконно-оптическим или медным) с помощью соответствующего оптического SFP. При подключении SFP модуля к оптическому порту гигабитного SFP необходимо использовать волоконно-оптические перемычки (LC волокно) для обеспечения оптоволоконного соединения. SFP оптический с разъемом RJ-45 обычно используется для каналов связи малой дальности и для соединения блока распределения SFP с коммутатором с медными портами, а оптический SFP наиболее часто используется для высокоскоростных каналов связи на большие расстояния.

Комбинированный порт SFP

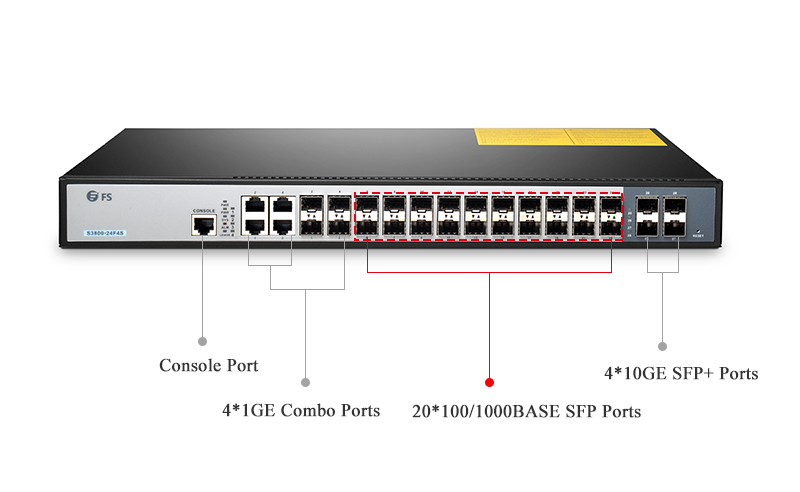

Комбинированный оптический SFP-порт представляет собой единый интерфейс с портами RJ-45 и SFP, поэтому он поддерживает как медные, так и оптические SFP-соединения. Другими словами, этот порт может поддерживать два разных физических устройства, использовать одну и ту же структуру коммутатора и номер порта. Однако два этих порта не могут использоваться одновременно. Каждый комбинированный порт представляет собой единый интерфейс, который предлагает выбор из двух соединений: соединение RJ-45 для медного Ethernet-кабеля и SFP-соединение для оптоволоконного кабеля. На рисунке ниже показаны комбинированные порты 4*1GE коммутатора FS.COM S3800-24F4S SFP гигабитный коммутатор стека.

Порт SFP для восходящей линии связи

Порт для восходящей линии связи - это порт, при использовании которого передача и прием данных отличаются обратной линией связи. Такой тип порта предназначен для соединения внутреннего коммутатора с кабелем прямого подключения вместо перекрестного кабеля. Таким образом, порт для восходящей линии связи может быть использован для подключения к стандартным портам другого сетевого оборудования. Соединение порта для восходящей линии одного коммутатора со стандратным портом другого коммутатора позволяет расширить размер сети. Большинство современных корпоративных коммутаторов имеют 24 порта c типом разъема RJ-45 и с двумя SFP-портами, специально для восходящих линий связи, или 48 медных портов с двумя или четырьмя SFP-портами для восходящей линии связи.

Двухскоростные SFP-порты

Обычно слоты для оптических SFP c двумя различными скоростями могут устанавливаться как в режиме 1G, так и в 10G, то есть SFP и SFP+ оптические модули могут быть подключены к таким портам. Фактическая скорость передачи данных зависит от режима и типа используемого модуля приемопередатчика. Существует несколько вариантов:

Двухскоростной порт SFP активирован на 10G, установлен модуль SFP+; интерфейс находится в режиме 10G.

Порт активирован на 10G, установлен модуль SFP; интерфейс будет находиться в режиме 1G.

Порт не активирован на 10G, установлен модуль SFP+; интерфейс будет находиться в отключенном состоянии.

Порт не активирован на 10G, установлен модуль SFP; интерфейс будет находиться в режиме 1G.

Сравнение портов SFP и GBIC

Большинство коммутаторов Ethernet имеют как минимум один или два SFP-порта для восходящей линии связи Gigabit. Что такое порт оптическийSFP? Как следует из названия, порт SFP предназначен для работы с оптическим SFP (mini-GBIC) с разъемами малого форм-фактора (SFF), а порт GBIC - для модулей GBIC. Два типа портов могут обеспечивать одинаковую скорость и расстояние передачи данных в приложениях Gigabit, но для одного и того же количества портов SFP необходимо меньше места, чем для портов GBIC. Поскольку оба вида портов имеют равную функциональность, благодаря своей компактности SFP-порт постепенно заменил более старый GBIC в сетях Gigabit для экономии места и затрат. На изображении ниже для сравнения представлены два модуля SFP и GBIC.

Сравнение портов SFP и RJ-45

По сравнению с коммутатором Ethernet, использующим только порты типа RJ-45, коммутаторы с типом портов SFP поддерживают больше видов кабелей связи и обеспечивает передачу данных на более длинные расстояния. Они также могут работать с портами 1000BASE-SX, 1000BASE-LX/LH, 1000BASE-ZX или 1000BASE-BX10-D/U. Для передачи данных на короткие расстояния с помощью гигабитного коммутатора не имеет значение, какой тип портов (SFP или RJ-45) будет использован. В таблице ниже перечислены параметры использования портов типа RJ-45 и SFP для гигабитных коммутаторов:

Вывод

Сегодня в различных сетевых устройствах в основном используются три типа портов. Оптический SFP-порт является наиболее популярным и самым распространенным вариантом, который успешно заменяет самый первый порт GBIC, поскольку он обеспечивает тот же функционал, но более компактен. Сравнивая оптический SFP-порт с портом RJ-45, первый поддерживает подключение через разного вида оптоволоконные кабели и медные витые пары, обеспечивая широкий диапазон расстояния передачи данных между соединениями, в то время как порт RJ-45 работает только с витой парой и обеспечивает передачу данных на более короткие расстояния.
