Понимание Портов на DWDM MUX DEMUX

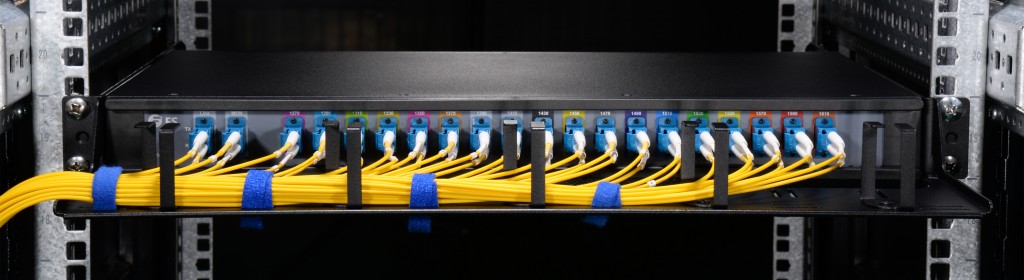

Часто случается, что использование системы WDM для увеличения существующей оптической сети без добавления каких-либо волокон. WDM (Wavelength Division Multiplexing) Mux/DeMux (Multiplexer/De-Multiplexer) является одним из самых важных компонентов для систем WDM. Вы можете легко обнаруживать, что многие порты на Mux/Demux с 1U корпусом. Насколько хорошо вы знаете о них ? И зачем мы нуждаемся в них на оборудовании?

Обязательные порты на DWDM MUX/DEMUX

Основная функция DWDM MUX DEMUX является объединением скорости данных разных длин волны по одинаковому волокну для увеличения пропускной способности сети. Таким образом, канальные порты, поддерживающие разные длины волн, и линейний порт, использующийся для соединения WDM MUX/DEMUX, являются обязательными портами для этих устройств.

Канальный порт

DWDM обычно использует длину волны от 1470 нм до 1625 нм с разносом каналов 0.8nm (100GHz) или 0.4nm (GHz). DWDM MUX DEMUX может поддерживать больше длин волны CWDM MUX DEMUX. Канальный порт DWDM MUX DEMUX обычно составляет 4 -96.

Линейный порт

Существует два типа линейного порта для DWDM MUX DEMUX. Один из них представляет собой двухволоконый линейный порт, а другой - одноволоконный линейный порт. Выбор линейного порта зависит от приложений. WDM MUX DEMUX с одноволоконным линейным портом отличается от WDM MUX DEMUX с двухволоконым линейным портом при использовании длин волны.

Двухволоконный MUX DEMUX использует одинаковую длину волны для двухсторонней передачи, что означает порт TX и порт RX каждого порта дуплексного канала поддерживают одинаковую длину волны. WDM MUX/DEMUX с двухволоконым линейным портом, установленными на двух концах сети, могут быть одинаковыми.

Для одноволоконного WDM MUX DEMUX, все длины волны просто текут в одном направлении. И порт TX и порт RX каждого порта дуплексного канала поддерживают две разные длины волны. На вышеуказанном рисунке показана передняя панель 8-канального DWDM MUX DEMUX с одноволоконным линейным портом. Как четко отметило, что порт TX и порт RX используют разные длины волны. Если вы выбираете одноволоконный WDM MUX DEMUX на одной стороне сети, должен быть одноволоконный WDM MUX DEMUX, который поддерживает одинаковые длины волны, но имеет обратный порядок на порте TX и порте RX каждого порта дуплексного канала.

Функциональные порты на DWDM MUX/DEMUX

Кроме портов вышеуказанных обязательных каналов и линейного порта, WDM MUX DEMUX также может добавиться с другими портами, которые приносят больше прибыли для существующей сети WDM. Ниже перечислены эти специальные порты, которые часто добавляются в DWDM MUX DEMUX.

Порт расширения

Порт расширения, добавленный в WDM MUX DEMUX, действительно полезный. Для товаров DWDM, цель обновления порта состоит в том, иметь возможность добавлять, удалять или проходить через каналы DWDM C-диапазона, которые не используются, а именно только каналы, которые находятся в полосе 1530 - 1565nm. Если товар DWDM также имеет порт расширения, то этот порт обычно используется для дополнительных каналов, находящихся вне C-диапазона, таких как большинство каналов CWDM.

1310nm порт и 1550nm порт

1310nm и 1550nm представляют собой фактически длины волны WDM. Как эти две длины волны станут особенными? Можно признать, что многие волоконно-оптические сигналы передаются по 1310 нм и 1550 нм. Многие оптические модули, которые поддерживают длинное расстояние, , используя эти две длины волн. Однако, порт стандартного канала на WDM MUX/DEMUX только подключен к цветному кодированному оптическому модулю, например DWDM SFP/SFP+. Благодаря этому специальному разработанному 1310nm порту и 1550nm порту, сигнал, проходящий через обычные оптические модули,, может соединиться с другими длинами волн CWDM.

Обратите внимание, что DWDM MUX DEMUX только добавляет специальный 1310nm порт.

Порт монитора

Многие специалисты добавят порт монитора в DWDM MUX DEMUX для лучшего сетевого мониторинга и управления. Если вы выберете одноволоконный WDM MUX/DEMUX, порт монитора должен быть симплексным оптоволоконным портом. Для двухволоконного WDM MUX/DEMUX, вы можете добавить дуплексный порт монитора для всего сетевого мониторинга, или просто добавить симплексный порт для мониторинга MUX или DEMUX.

FS.COM WDM DWDM решение

Часто используемые порты на WDM Mux/DeMux имеют разные приложения. Каждое устройство имеет общий порт, возможно не имеет порт расширения и порт обновления, 1310nm порт, 1550nm порт или порт монитора. Эти порты принадлежат к специальной службе и могут быть заказаны для оснащения устройства в соответствии с вашими требованиями. Если вас интересует, свяжитесь по почте sales@fs.com для подробности.
