Чтобы идти в ногу с быстро растущими трафиком сети передачи данных, обусловленным ростом Интернета, поставщики услуг всегда стремятся увеличить пропускную способность волокон и спектральную эффективность длины волны в своих сетях. DWDW (dense wavelength division multiplexing) - это технология оптического мультиплексирования, используемая для увеличения пропускной способности по существующим оптоволоконным сетям. DWDM работает путем объединения и передачи нескольких сигналов одновременно на разных длинах волны на одном волокне. Он произвел революцию в передаче информации на большие расстояния. DWDM можно разделиться на пассивный DWDM и активный DWDM, которые будут проиллюстрированы в этой статье.

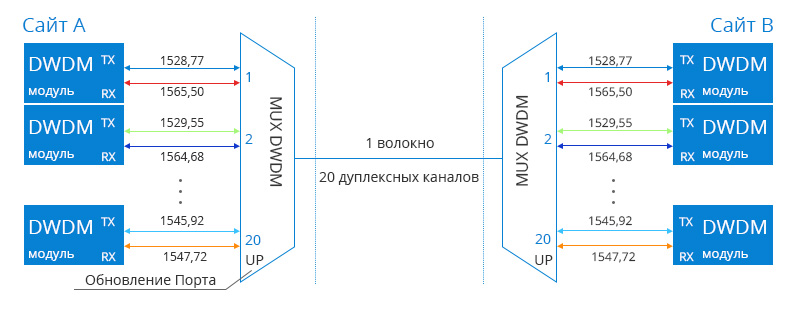

Что Такое Пассивный DWDM?
Пассивные системы DWDM не имеют активных компонентов. Линия работает только из-за оптического бюджета, используемого в трансиверах. Никаких оптических усилителей и дисперсионных компенсаторов не используется. Пассивные системы DWDM обладают высокой пропускной способностью и потенциалом расширения, но расстояние передачи ограничено оптическим бюджетом используемых модулей. Основным применением пассивной системы DWDM являются metro сети и высокоскоростные связи с высокой пропускной способностью канала. Если вас иетересует DWDM, кликните здесь：CWDM vs DWDM.
Что Такое Активный DWDM?
Активные системы DWDM обычно называются системой на основе транспондеров. Они предлагают способ транспортировки больших объемов данных между сайтами в устройстве межсетевого взаимодействия ЦОД. Транспондер принимает выходные форматы SAN или IP переключателя, обычно в формате с короткой волной 850nm или длинной волной 1310nm, и преобразует их с использованием OEO (optical-electrical-optical) DWDM преобразования. При создании long-haul сетей DWDM, в линию последовательно устанавливаются несколько усилителей EDFA. Количество усилителей в одной секции ограничено и зависит от типа оптического кабеля, количества каналов, скорости передачи данных по каждому каналу и допустимого значения OSNR.
Пассивный DWDM vs. Активный DWDM
Пассивный DWDM
Плюсы:
Недорогой: в отличие от активных магистральных сетей с усилителями и компенсаторами дисперсии, пассивный DWDM позволяет организовать высокоскоростную систему с высокой пропускной способностью канала с существенной экономией. Поэтому требуется меньше компонентов, и требуется меньше времени на разработку.
Установка: из-за цветной оптики не надо настраивать длины волны для всех ваших соединений. Это вопрос соответствия вашей цветной оптики и ее подключения.
Минусы:
Масштабируемость: вы ограничены цветной оптикой и меньшим количеством длин волны на транспортном волокне. По мере роста вы должны иметь более пассивные устройства. Кроме того, с более пассивными устройствами у вас больше проблем с управлением. И вам придется начинать управлять одинаковой длиной волны на нескольких пассивных устройствах, и они могут обслуживать разные цели для каждого в зависимости от вашей установки.
Контроль:если вам нужно изменить длину волны или соединение по какой-либо причине, ваш вариант ограничивается обслуживанием и отключением физической проводки, поскольку длина волны привязана к оптике.
Активный DWDM
Плюсы:
Активный может вмещать намного больше длин волны (цветов) на одну пару волокон. Композитный сигнал, который отправляется по одной паре волокон, может иметь большую пропускную способность, чем пассивный одного размера, в свою очередь вам не нужно столько физического волокна между двумя вашими сайтами (это действительно применимо только в том случае, если вам требуется такая большая пропускная способность). Это выгодно, когда расстояние является проблемой, потому что это позволяет вам получить больше от одной пары арендованных волокон, а не пассивной.
Активные настройки предоставляют вам больший контроль над вашей оптической сетью, вы можете динамически перенастроить длины волны, не отбрасывая соединения (это прозрачно для того, что работает на этой длине волны).
Масштабируемость: активный может быть проще масштабироваться по мере роста вашей сети (вы можете поместить больше длины волны на волокно, смотрите выше), но опять же - мы говорим о серьезном железе. Я буду глубоко копать ниже.
Минусы:
Дорогой: активные настройки DWDM намного дороже по сравнению с пассивным DWDM. Если у вас нет требований к дальней сети, не выбирайте активный DWDM.
Конфигурация: в зависимости от вашего поставщика, конфигурация может быть серьезной задачей и требует глубокого понимания оптических сетей. В активных сборках есть много других компонентов.
Вывод
Независимо от пассивного DWDM или активного DWDM, выберите тот, который лучше всего подходит вашей сети. DWDM mux/demux является обязательным инструментом как в пассивном DWDM, так и в активном DWDM. FS.COM предлагает серию мультиплексирования/демультиплексирования DWDM. Если вам нужно купить DWDM mux/demux, посетите сайт www.fs.com или свяжитесь с нами по почте sales@fs.com для подробности.
Источник: Пассивный DWDM vs. Активный DWDM
