10 Gigabit Ethernet SFP+ Определение,Типы и Руководство по Развертыванию

На протяжении многих лет сетевая кабельная система переживала глубокие изменения, делая большой шаг вперед к высокоскоростным оптическими кабелям. Но в некоторых случаях медный твинаксиальный кабель, например, 10 Gigabit SFP кабель или 10 Gigabit SFP DAC твинаксиальный кабель по-прежнему служит оптимизированным решением для приложений 10GbE на коротких расстояниях. В данной статье представлена основная информация о 10 Gigabit SFP DAC кабеле и соображениях по развертыванию 10 Gigabit SFP кабеля.

Базовые Знания о 10 Gigabit Ethernet SFP Кабеле: Определение и Типы

SFP+ DAC твинаксиальный кабель представляет собой медное межсоединение с помощью твинаксиальной кабельной сборки, который соединяется непосредственно с корпусом 10 Gigabit SFP. Благодаря непосредственному подключению двух слотов 10 Gigabit SFP, он эффективно устраняет дорогостоящий оптический модуль , требуемый в оборудовании, и значительно снижает потребление энергии, латентность и время установки. Таким образом, 10 Gigabit SFP DAC кабель стал оптимальным выбором для современных коротких высокоскоростных 10-гигабитных Ethernet приложений. Хотя он имеет ограничение на расстояние 10 м, 10G SFP+ DAC кабель обычно используется в соединениях внутренних стоек и между стойками: включая межсоединение top-of-rack коммутаторов и устройствами хранения в стойке или в соседних стойках.

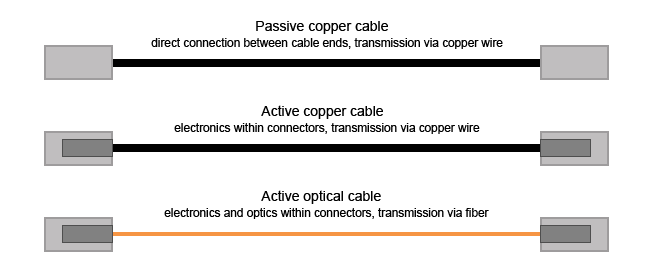

10 Gigabit SFP direct attach cable может быть классифицирован как direct attach copper cable (DAC кабель) и direct active optical cable (AOC кабель). DAC кабель может быть пассивным или активным. Прямой активный оптический кабель AOC связывает оптическое соединение внутри концов модуля, создавая комплексную оптическую кабельную сборку, похоже на медный кабель прямого подключения, но он способен достигать до 3-200 метров. На приведенном выше рисунке показаны ведущие типы пассивных и активных кабелей прямых подключений для ToR межоединения в ЦОД.

Пассивный DAC кабель & Активный DAC кабель

Пассивный DAC кабель не содержит электрических компонентов, поэтому он имеет минимальное энергопотребление <0,15 Вт, но расстояние соединения ограничено 5 м. В то время как активный медный кабель содержит электрические компоненты в разъемах, которые могут повысить уровень сигнала, позволяя достичь больших расстояний (5 м и более) через медные средства и обеспечить лучшее качество передачи. Это делает активные медные кабели немного дороже и потребляет больше энергии, чем пассивные медные кабели прямого подключения. Подробности можны увидеть в следующей таблице.

Вопросы при покупке 10 Gigabit Ethernet SFP

Оригинальный или совместимый 10 Gigabit Ethernet SFP DAC кабель

Поскольку OEM или поставщик фирменных 10G SFP+ твинаксиальных кабелей становятся довольно дорогостоящими, пользователи предпочитают выбирать совместимый 10G SFP+ DAC кабель, изготовленный по одному и тому же отраслевому стандарту, но всего лишь в части стоимости. FS.COM SFP+ to SFP+ DAC  кабель был проверен и доказан совместимость с оборудованием от крупных поставщиков. Мы также специально разрабатываем 10G SFP+ DAC твинаксиальные кабельные сборки с совместимым корпусом для разных брендов на двух сторонах, и вы можете заказать индивидуальное обслуживание в соответствии с вашими потребностями. Таким образом, подключение коммутаторов от нескольких поставщиков больше не является препятствием.

Чтение информации о 10 Gigabit Ethernet SFP DAC Твинаксиальном Кабеле

Чтобы совершить покупку в соответсивии с вашими индувидуальными потребностями, покупатели должны быть выяснены характеристики ROHS compliance, температуры хранения и MSA compliance в отношении SFP+ DAC твинаксиальных кабелей. Это важно для правильной работы вашей сетевой системы.

AWG Также Является Важным Фактором

Еще одним важным фактором, связанным с 10 Gigabit SFP DAC медными кабелями, является AWG. Существуют различные варианты длины и проволочных манометров SFP+ DAC твинаксиальных кабелей, таких как 24AWG, 28AWG и 30AWG. Всегда помните правило при выборе AWG - чем длиннее расстояние, тем ниже рейтинг AWG. На приведенном ниже рисунке, калибр SFP+ кабеля 2m составляет 30AWG, а SFP+ кабель 5m - 24AWG.

Советы по Развертыванию 10 Gigabit Ethernet SFP Кабелей

Здесь мы предлагаем ответы на некоторые часто задаваемые вопросы о SFP+ DAC твинаксиальных кабелях, надеясь, что это поможет справиться с любыми путаницами в отношении 10 Gigabit SFP DAC медного кабеля.

Должен ли Я Выбирать Пассивный или Активный 10 Gigabit Ethernet SFP DAC Кабель?

Пассивный 10 Gigabit SFP DAC твинаксиальный кабель не содержит электрических компонентов, поэтому для работы требуется мало или вообще нет мощности. Напротив, активный медный кабель 10 Gigabit SFP требует DC мощность для интеграции схем обработки сигналов в свои встроенные разъемы, что делает его более дорогостоящим. Рекомендуется использовать пассивный 10G SFP+ DAC, если расстояние не превышает 7 м. Что касается расстояния линии связи более 7 м (например, от ToR до EoR), то потребуются активные DAC.

Могу ли Я Использовать Совместимый 10 Gigabit Ethernet SFP DAC Кабель на Коммутаторах Cisco?

Да, так же, как и оптические модули, совместимые SFP+ DAC твинаксиальные кабели изготавливаются по тому же отраслевому стандарту, как кабели Cisco. Качественный кабель 10G SFP+ должен быть протестирован и полностью распознан оборудованием Cisco для обеспечения надлежащей работы. Получите надежного производителя кабеля прямого подключения, чтобы купить 10 Gigabit SFP DAC твинаксиальный кабель, поэтому ваш совместимый 10 Gigabit SFP DAC кабель может работать так же хорошо, как и фирменный, со значительно сниженной стоимостью.

Могу ли Я Использовать 10 Gigabit Ethernet SFP DAC Кабель в Портах SFP?

Да, 10 Gigabit SFP кабели обратно совместимы с портами SFP и будут работать нормально. Но SFP кабели не совместимы с портами SFP+. Кабели SFP могут быть подключены к портам 10G SFP+, но они не предназначены для скорости передачи данных 10 Гбит/с.
