Незамеченный возмутитель спокойствия (Часть 1) // Дальняя Авиация Российской Федерации

Особое внимание сегодня привлечено к новым ракетным комплексам, о которых президент Путин говорил в Послании Федеральному собранию. На слуху ПКР «Циркон» с выдающимися ТТХ. Однако эти комплексы либо еще не приняты на вооружение и проходят опытную эксплуатацию в войсках, либо не вышли из экспериментальной стадии.

Между тем еще в 2016 году незаметно для СМИ прошло известие о принятии на вооружение ПКР Х-32 для самолетов ДА (экс-МРА) Ту-22М3. Ее появление на вооружении нашей дальней авиации серьезно меняет расклад на океанских и морских ТВД, поскольку ракетный комплекс обладает выдающимися ТТД.

Это глубокая модернизация хорошо известной Х-22

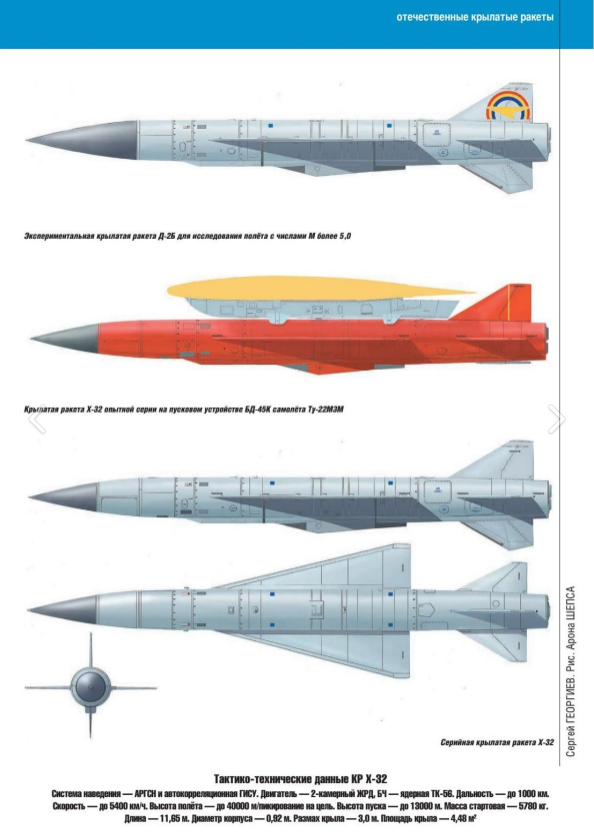

Выполнена в корпусе предшественницы. А это означает, что массогабаритные характеристики Х-32 те же: вес – около 5800 килограммов, длина – примерно 12 метров при диаметре приблизительно метр и размахе крыльев три метра. Крепится на тех же держателях, что и Х-22. Судя по открытым данным, несколько уменьшен вес боевой части: в Х-22 она весила около 900 килограммов, у новинки БЧ – примерно 500 килограммов. Освободившийся объем использован для размещения дополнительного топлива.

У Х-32 более мощный и экономичный двигатель. Главным отличием от предшественницы стала новая радиолокационно-инерциальная система наведения с радиокомандной коррекцией и привязкой к рельефу местности по данным высотомера. У Х-22 ГСН использует набор фиксированных частот. Это, с одной стороны, ограничивало по электромагнитной совместимости допустимое количество ракет в залпе, а с другой – делало эту ПКР чрезвычайно уязвимой для современных средств РЭБ. В системе управления Х-32 этот недостаток устранили. По мнению экспертов, она обладает весьма высокой защищенностью от помех даже наиболее совершенных средств излучения.

Траектория ракеты из трех участков: стартового, на котором набирается маршевая высота, маршевого – Х-32 летит к цели с потолком около 40 километров и конечного, когда ракета атакует в крутом пикировании. Дальность стрельбы оценивается от 600 до тысячи километров – весьма большой разброс. Скорость полета варьируется в диапазоне от 3,5 до 4,6 скорости звука (от 4000 до 5400 километров в час или 1100–1500 метров в секунду).

Эксперты предполагают, что в Х-32 предусмотрен захват мишени из-под крыла самолета, это позволяет оператору самостоятельно выбрать цель. Однако дальность стрельбы 600–1000 километров исключает такую возможность: слишком велико расстояние, на котором ГСН способна обнаружить цель и установить за ней слежение, что не под силу ни РЛС носителя, ни РЛС самолетов-разведчиков и РЛД. Очевидно, что дальность действия РГСН можно оценить в пределах 200–300 километров. А оператор выбирает цель с момента обнаружения ордера кораблей противника (группы наземных радиолокационно-контрастных целей) РГСН ракеты с использованием радиокомандной системы. По аналогичному принципу действуют РК «Вулкан» и его предшественник «Базальт» на крейсерах проекта 1164.

Уточним возможные дистанцию стрельбы и скорость полета ракеты. Совершенно ясно, что при определении дальности выстрела в тактико-техническом задании должна быть заложена возможность удара без входа носителя в пределы эффективной ПВО авианосного соединения. Известно, что дальний рубеж перехвата палубной авиации США во время дежурства в воздухе при наведении по данным палубных и береговых самолетов АВАКС (Е-2С «Хокай» и Е-3 разных модификаций) в пределах 700 километров от авианосца. То есть расстояние для стрельбы Х-32 должно быть порядка 800 километров. Его и возьмем для оценки эффективности. Это вполне реально с учетом того, что Х-22 била на 350 километров еще в начале 60-х.

Оценку скорости дадим, отталкиваясь от известных данных о Х-22, у последних модификаций она была около 3700–4000 километров в час при высоте порядка 20 тысяч метров. Очевидно, что более мощный двигатель и удвоение потолка полета предполагают существенное увеличение показателя. Примем маршевую скорость около 1500 метров в секунду или 5400 километров в час.

В итоге имеем ПКР, стартующую с носителя при высоте от тысячи до 13 тысяч метров, летящую на высоте около 40 километров с примерной скоростью 1500 метров в секунду. При этом ракета выполнена без учета современных требований по снижению радиолокационной заметности, в частности без применения технологий «Стелс».

«Тикондероге» не уберечься

Теперь проанализируем возможности наиболее современной и мощной системы ПВО американских крейсеров типа «Тикондерога» и эсминцев УРО типа «Орли Берк» на основе БИУС «Иджис» с наиболее современными ЗУР «Стандарт-6». Эта ракета (RIM-174 SM-6 ERAM) принята на вооружение ВМС США в 2013 году. Основное отличие от предшествующих версий – применение активной радиолокационной головки самонаведения, что позволяет ракетам «Стандарт-6» эффективно поражать цели по схеме «выстрелил и забыл». Это существенно повышает эффективность применения по низколетящим целям, в частности за горизонтом, и позволяет поражать мишени по данным внешнего целеуказания, например самолета ДРЛО.

При стартовом весе 1500 килограммов «Стандарт-6» стреляет на 240 километров, а максимальная высота поражения – 33 километра. Скорость – 3,5 Маха, около тысячи метров в секунду. Максимальная перегрузка ракеты при маневрировании – в районе 50 единиц. Боевая часть кинетическая (для баллистических целей) или осколочная (для аэродинамических целей) весом 125 килограммов, вдвое больше, чем у предыдущей серии ракет семейства. Максимальная скорость поражаемых аэродинамических целей оценивается в пределах 800 метров в секунду. Вероятность попадания одной ракетой по аэродинамической цели в полигонных условиях определена в 0,95.

Сопоставление ТТХ Х-32 и «Стандарт-6» показывает, что маршевый участок полета нашей ракеты лежит почти на семь километров выше верхней границы зоны поражения американской ЗУР и почти вдвое превосходит ее допустимую максимальную скорость аэродинамических целей: 1500 против 800 метров в секунду. Вывод: поразить российскую ракету американцы не смогут.

Однако это не значит, что они не будут вести стрельбу по гиперзвуковым ракетам. БИУС «Иджис» способна их обнаружить и выдать целеуказание, поскольку предусмотрена возможность решения задач ПРО и даже борьбы со спутниками, скорость которых намного выше. Поэтому ЗУР «Стандарт-6» будет применяться, остается оценить вероятность поражения.

Заметим, что приводимые в ТТД вероятности поражения целей ЗУР, как правило, даются для полигонных условий: когда цель не маневрирует и движется со скоростью, оптимальной для ее поражения. В реалиях боевых действий вероятность поражения целей, как правило, существенно ниже. Связано это с особенностями наведения ЗУР, налагающими указанные ограничения на допустимую скорость маневрирующей цели и высоту ее поражения. Важно отметить, что на вероятность попадания ЗУР «Стандарт-6» в маневрирующую мишень будут влиять такие характеристики, как дальность обнаружения активной ГСН и точность выхода ракеты в зону захвата цели, допустимая перегрузка при маневрировании и плотность атмосферы, а также ошибки в определении места и элементов движения поражаемого объекта по данным РЛС целеуказания и БИУС. Все эти факторы определяют главное – сможет ли ЗУР выйти на контакт и «выбрать» величину промаха до уровня, при котором боевая часть с учетом маневрирования цели сможет ее поразить.

В открытых СМИ данных о дальности действия активной ГСН ЗУР «Стандарт-6» нет. Исходя из массогабаритных характеристик этой ракеты предположим, что истребитель с ЭПР около пяти квадратных метров она сможет «увидеть» за 15–20 километров. Соответственно по мишени с ЭПР около 0,5 «квадрата» – ракете Х-32 дальность действия ГСН «Стандарт-6» – 8–12 километров. Стрельба при отражении атакующих ПКР будет вестись, естественно, на встречных курсах. То есть скорость сближения ракет составит около 2200–2300 метров в секунду и на выполнение маневра сближения у ЗУР остается от трех до четырех секунд. Возможности для сокращения величины промаха весьма незначительны, особенно если речь идет о перехвате на высотах, значительно превышающих предельную, где разреженная атмосфера существенно сокращает маневр ЗУР. То есть фактически «Стандарт-6» для успешного поражения такой цели, как Х-32, на маршевом участке должна быть выведена к цели с ошибкой, не превышающей нескольких зон поражения ее боевой части: 30–40 метров.

При стрельбе по пикирующей Х-32 в плотных слоях атмосферы возможности поражения также ограничены вследствие малого времени ее движения до рубежа выполнения задачи – около 20 секунд.

Конец первой части...

Текст: Константин Сивков - заместитель президента РАРАН по информационной политике, доктор военных наук
