РПО “Шмель”

«Огненный укус», «шайтан-труба» – такие эпитеты заслужил советский реактивный пехотный огнемет «Шмель».

На рубеже 1960-1970-х годов начался принципиально новый этап развития огнеметно-зажигательного оружия – переход от струйного огнеметания к метанию огнесмеси в капсуле с помощью безоткатных или реактивных устройств.

РЕАКТИВНЫЙ ОГНЕМЕТ

Новый тип оружия получил название – «реактивный огнемет». В 1975 году на вооружение химических войск Советской армии поступил реактивный пехотный огнемет РПО «Рысь», ставший заменой струйному легкому пехотному огнемету. Он зарекомендовал себя могущественным групповым оружием, действующим непосредственно в боевых порядках подразделений – к примеру, отделение РПО могло действовать вместе с мотострелковым взводом, существенно повышая его возможности в различных видах боя. В 1982 году РПО «Рысь» прошел боевые испытания в составе ограниченного контингента советских войск в Афганистане. Опыт его применения заставил ускорить работы по доводке и принятию на вооружение нового реактивного огнеметного комплекса, отличавшегося уменьшенными размерами, увеличенной дальностью эффективной стрельбы, большим могуществом действия по цели, сокращенным временем перевода в боевое положение.

ОСНОВЫ РЕШЕНИЯ

Разработка реактивного пехотного огнемета одноразового применения началась в Конструкторском бюро приборостроения (КБП, г. Тула) под руководством А. Г. Шипунова в 1976 году. Основой стали «капсульный» принцип огнеметания и схема безоткатного орудия. Выстрел огнемета с огневой смесью, заключенной в капсулу, «метается» по безоткатной (безодтачной) схеме, импульс отдачи компенсирует реактивное действие пороховых газов, истекающих через казенный срез пускового контейнера. На траектории при полете к цели капсула остается «в холодном состоянии» – подрыв и инициирование смеси производятся только при ударе о цель. Решению непростой задачи качественного улучшения характеристик РПО способствовала отработка к началу 1980-х годов нового типа боевого снаряжения на основе термобарических смесей. Созданные отечественными специалистами термобарические заряды однотактного действия (с зарядом взрывчатого вещества, обеспечивающим распыление смеси и ее инициирование) показали высокую эффективность поражения при сравнительно небольших размерах самой боевой части.

Оружие «уложили» в габариты ручного гранатомета калибра 93 мм с выстрелом с плеча, с колена, стоя.

НОВЫЙ РПО

93-мм реактивный пехотный огнемет РПО «Шмель» был принят на вооружение в 1988 году. При этом – с тремя различными вариантами снаряжения боевой части, относящимися к «ведению» химических войск – РПО-А с термобарической боевой частью, РПО-Д с дымовой и РПО-3 с зажигательной боевой частью. Тип снаряжения промаркирован на трубе и крышках контейнера огнемета.

«Шмель» успел пройти боевые испытания в Афганистане. Он с успехом использовался для «выкуривания» и «выжигания» душманов из пещер и подземных убежищ-кяризов. С тех пор и пошло его прозвище «шайтан-труба».

РПО «Шмель» поступил в огнеметные подразделения химических войск (впоследствии – войск РХБЗ). Впоследствии он стал штатным вооружением и других родов войск. Главным предназначением РПО является поражение живых целей и огневых средств, находящихся в различных защитных сооружениях, разрушение фортификационных сооружений, поражение транспортных средств и легкобронированной техники, а также создание очагов пожаров и зон задымления.

О БОЕВОЙ СЛУЖБЕ

«Шмель» отличается простотой эксплуатации и высокой мобильностью. В носимый комплект РПО входят два контейнера, соединенных во вьюк, общей массой 22-24 кг. Вьюк включает контейнеры с термобарическим выстрелом и с зажигательной огнесмесью или с дымообразующим составом. Использование дымового боеприпаса облегчает огнеметчику выбор огневой позиции под огнем противника.

РПО-А «Шмель» активно применялся в ходе боевых действий в Таджикистане и в обеих чеченских кампаниях. Особенно эффективно было его применение в условиях городской застройки и в горах. Отмечалась большая эффективность РПО при штурмовых действиях и в ходе борьбы со снайперами противника.

Отделение огнеметчиков с РПО «Шмель» штатно перемещалось на автомобиле. Для увеличения их защищенности и мобильности в 2001 году были выпущены боевые машины огнеметчиков БМО-1 на шасси БМП-2 и лучше защищенная БМО-Т на шасси основного танка Т-72. Машины играют роль транспортно-боевых – тем более, что для РПО «Шмель» предусмотрена возможность стрельбы с борта бронетранспортера.

УСТРОЙСТВО

Конструктивно РПО «Шмель» представляет собой ручной гранатомет одноразового применения.

Основными частями огнемета являются пусковой контейнер (труба) и размещенные в нем боевая часть и пороховой двигатель. Труба контейнера выполнена пластмассовой (стекловолокно на оправе).

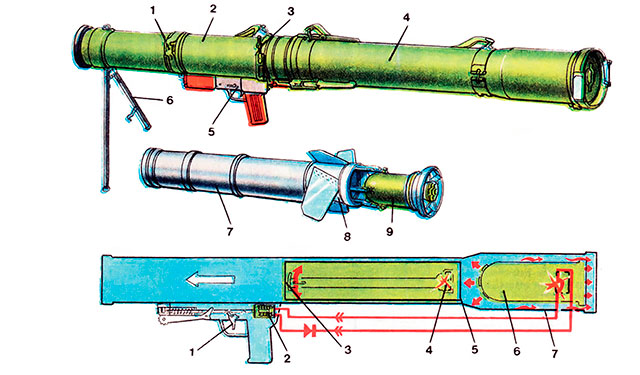

СТРОЕНИЕ «ШМЕЛЯ»

На трубе смонтированы прицельное приспособление, складные пистолетная рукоятка и передняя рукоятка удержания, ударно-спусковой механизм ручным взведением, ремень для переноски. Ударно-спусковой механизм включает флажковый предохранитель и пиротехнический усилитель. Боевая часть (капсула) и пороховой двигатель соединены цангой и образуют выстрел огнемета. Контейнер снаряжается выстрелом на заводе-изготовителе, герметично закрыт крышками, служит также для хранения и транспортировки выстрела.

Механическое прицельное приспособление состоит из мушки и откидного диоптрического прицела. Планка прицела насечена на дальности от 50 до 600 м. Возможна установка оптического прицела призматического типа (ОПО-1 или ОПО-2). Сетка оптического прицела включает шкалу углов наведения, риски боковых поправок, дальномерную шкалу для определения дальности до цели высотой 1,5 м. Боевая часть включает тонкостенную капсулу с головным обтекателем и присоединенный к ней репер со сложенным четырехлопастным стабилизатором. Капсула заполнена однородной по физическому составу огневой смесью. По оси ампулы расположен воспламенительно-разрывной заряд в виде трубки с донным инерционным взрывателем и блоком таблеток воспламенительно-разрывного заряда.

Другой тип выстрела (гранаты) – капсула емкостью 2,3 л, несущая дымообразующий состав. Такой вариант оружия имеет обозначение РПО-Д. Имеется и действительно огнеметный вариант РПО-3 (зажигательный), выстрел которого вмещает 2,3 кг огнесмеси.

Двигатель содержит пучок трубчатых пороховых шашек и воспламенитель.

ВЫЛЕТ «ШМЕЛЯ»

Взведение ударно-спускового механизма производится поворотом пистолетной рукоятки. При выключенном предохранителе при нажатии на спусковой крючок боек ударно-спускового механизма разбивает капсюль усилителя. Продукты горения усилителя поджигают воспламенитель метательного заряда. Пороховые газы за ряда разгоняют боевую часть. Часть газов, истекая назад, компенсирует действие отдачи. Контейнер при выстреле служит направляющей (гладким стволом) для боевой части. Крышки контейнера отбрасываются давлением газов.

Боевая часть после вылета из контейнера летит по инерции, стабилизация полета обеспечивается раскрывшимися лопастями стабилизатора, придающими ей также вращение вокруг продольной оси.

На удалении 9-12 м от дульного среза срабатывает механизм дальнего взведения взрывателя.

Использованная схема выстрела обеспечила минимальный разброс начальных скоростей (около 125 м/с), увеличение точности стрельбы и вероятности попадания в цель типа ДЗОТ или БМП на дальности до 400 м. Хотя пороховые газы образуют позади контейнера опасную зону, РПО «Шмель» допускает стрельбу из закрытых помещений при соответствующем удалении от преград, находящихся позади с боков. С учетом боевой части есть и минимальная безопасная дальность стрельбы – 25 м.

«ШМЕЛЬ» НЕ ЖАЛИТ, «ШМЕЛЬ» КУСАЕТ

При ударе о цель взрыватель инициирует воспламенительно-разрывной заряд, его действием разбрасывается огнесмесь, образуется аэрозольное облако жидкого взрывчатого вещества, воспламеняемое газами того же заряда. Облако быстро сгорает без детонации, при этом огнесмесь образует меньшее избыточное давление во фронте ударной волны и действие давления растянуто по времени по сравнению с обычным взрывчатым веществом. Это увеличивает эффективность поражения. По могуществу действия по целям выстрел РПО-А (относимый к термобарическим боеприпасам второго поколения) сопоставим с гаубичным фугасным снарядом калибра 122-152 мм. Сюда добавляется высокая температура горения, создание зоны теплового поражения. Гарантированно поражаемый РПО-А объем составляет 80 м*, площадь поражения на открытой местности достигает 50 м². К особенностям термобарического боеприпаса относится способность аэрозольного облака и ударной волны затекать в щели и негерметичные укрытия, поражая живую силу в закрытых сооружениях, даже без пробития преграды, легкобронированную и транспортную технику. В комбинированном выстреле кумулятивная выемка в головной части способствует пробитию преграды и облегчает проникновение аэрозольного облака внутрь помещения или боевой машины. Отклонение попаданий на дальности 200 м обычно не превышает 0,7-1,0 м, то есть на коротких дальностях РПО «Шмель» позволяет «забрасывать» капсулу в амбразуру ДОТ или окно укрепленного здания. Дымовой выстрел РПО-Д образует на открытой местности не просматриваемую полосу дыма длиной от 55 до 90 метров, в зависимости от погодных условий, внутри строения – облако непереносимой концентрации для незащищенной живой силы, в закрытом объеме ослепляет защищенную противогазами живую силу. Капсула выстрела РПО-3 при подрыве поджигает горючие материалы, создает на открытой местности ландшафтные пожары за счет образования до 20 очагов первичного возгорания на общей площади до 300 м2, в помещении объем горения достигает 90-100 м1 в течении 5-7 сек.
