История создания самолета Як-12

Модификации Я к-12

Описание конструкции самолета Як-12

Характеристики ТТХ Як-12

Многие маститые конструкторы авиационной техники начинали свой творческий путь с создания легкомоторных самолетов. Это был хороший способ попробовать свои силы, набраться опыта, заявить о себе. Создание подобных машин не требует решения сложных технических задач, легкомоторные самолеты не отличаются выдающимися летно-техническими характеристиками, их конструкция проста и незамысловата. В дальнейшем эти «крылатые первенцы» оказываются в тени своих более совершенных и знаменитых собратьев. Однако в этом правиле есть и свои исключения. Советский легкомоторный самолет Як-12 был разработан сразу после войны, в это время его создатель Александр Сергеевич Яковлев был уже знаменитым авиаконструктором, создателем целой плеяды прекрасных истребителей. Однако он всю жизнь испытывал слабость к легкомоторной авиации, его КБ разработало более десяти легких самолетов, которые получили широкую известность во всем мире. Правда, по одной из версий, заняться разработкой простого и дешевого многоцелевого транспортного самолета Яковлеву поручил сам Сталин. В этом случае отказаться от задания конструктор, конечно же, не мог. Як-12 стал одним из самых известных и массовых советских легкомоторных самолетов. Эта машина долгие годы верой и правдой служила в отечественной гражданской и военной авиации. Разработка нового легкомоторного самолета началась в ОКБ Яковлева еще во время войны, впервые в воздух самолет Як-12 поднялся в октябре 1947 году, а уже в январе 1948 года началось его серийное производство. Выпуск Як-12 продолжался до 1968 года, за это время было изготовлено почти пять тысяч самолетов. В СССР производство этих легкомоторных машин было налажено на авиазаводе № 115, Як-12 выпускался по советской лицензии в Китае и Польше.

Эксплуатация машины продолжается и сегодня, хотя, конечно, и не так активно, как в 60-70-е годы прошлого века. В настоящее время большое число Як-12 находятся на балансах летных школ и используются для тренировочных полетов и парашютных прыжков. Як-12 - это самолет-ветеран, самолет- трудяга, символ целой эпохи в советской легкой авиации. На протяжении нескольких десятков лет он перевозил пассажиров и грузы на необъятных просторах СССР, спасал раненых, помогал растить хлеб, обучал новых пилотов. Неприхотливый и надежный, он мог использовать практически любые взлетно-посадочные полосы, и зачастую был единственной ниточкой, связывавшей отдаленные районы и центр страны. За период серийного производства было разработано более десяти модификаций самолета Як-12.

История создания самолета Як-12

Необходимость создания нового легкого многоцелевого самолета, который бы заменил проверенные, но уже морально устаревшие У-2 (По-2) и УТ-2, стала очевидна еще во время войны. После ее окончания в планы по восстановлению народного хозяйства страны был внесен пункт об ускоренном развитии малой авиации. Легкомоторные самолеты планировали поставить на местные авиалинии, использовать их для борьбы с сельскохозяйственными вредителями, для перевозки раненых и почты. Интересовались новым легким самолетом и военные. Нужна была новая машина, простая в производстве и дешевая в эксплуатации, но в то же время надежная и обладающая хорошими летно-техническими характеристиками. В ОКБ-115, которым руководил Яковлев, разработкой новых легкомоторных самолетов занялись еще во время войны. Работы шли сразу над двумя машинами: свободнонесущим низкопланом Як-13 с убирающимся шасси и подкосным высокопланом Як-14. Оба самолета планировали оснастить двигателями воздушного охлаждения М-11ФМ (М-11М). И Як-13, и Як-14 имели закрытую кабину, рассчитанную на пилота и двух или трех пассажиров. В принципе, оба самолета имели неплохие характеристики и заслуживали серийного производства, в условиях послевоенной разрухи это было невозможно. Испытания обоих самолетов начались в 1945 году. На них Як-13 показал более высокие летно-технические характеристики - скорость, потолок, скороподъемность и дальность полета, - а Як-14 был отмечен, как более простой в эксплуатации и пилотировании. По этой причине предпочтение было отдано Як-14. Вскоре он был переименован в Як-10 и запущен в серийное производство на подмосковном заводе N° 464. Казалось бы, что советская авиация получила новый легкий самолет, и этот вопрос окончательно закрыт на несколько десятилетий вперед. Были даже разработаны несколько модификаций самолета Як-10 - с двойным управлением, санитарный и базовый связной вариант. Однако эта история получила продолжение.

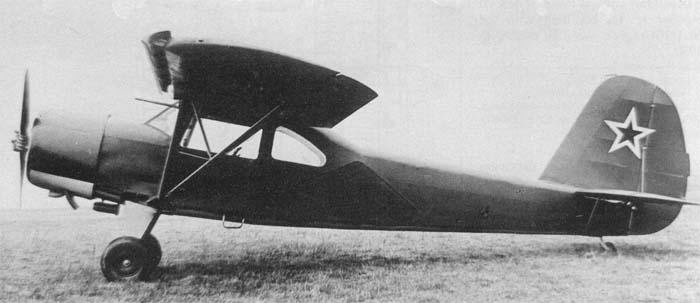

Было принято решение доработать конструкцию Як-10 и создать на его основе новый самолет. Разработка нового самолета Як-12 началась согласно приказу министра авиапромышленности от 16 апреля 1947 года. Было заложено сразу два опытных самолета, первый из которых был готов к октябрю 1947 года. Он поднялся в воздух 20 октября 1947 года. В целом Як-12 очень походил на Як-10, однако были в его конструкции и некоторые существенные изменения. У Як-12 был несколько понижен гаргрот за пассажирской кабиной, ее верх был полностью остеклен. Кроме того, по сравнению с Як-10, у Як-12 был уменьшен размах крыла и его общая площадь. Новый самолет был оснащен предкрылком, который занимал практически всю переднюю кромку крыла. Некоторым изменениям подверглась конструкция основных стоек шасси. На Як-12 были установлены аэронавигационные огни и фара для посадки в ночное время. Несмотря на вышеперечисленные доработки, взлетный вес и вес пустого самолета практически не изменились. На первый самолет Як-12 был установлен двигатель М-11ФР-1 с мощностью 145 л. с. На испытаниях Як-12 показал прекрасную устойчивость и управляемость. Самолет мог продолжать полет даже с брошеным управлением. Значительно улучшились взлетно-посадочные характеристики машины по сравнению с Як-10: пробег самолета составлял примерно 49 метров, а разбег - 74 метра. Это было особенно важно, учитывая тот факт, что машину разрабатывали для работы на местных авиалиниях и в качестве военного связного самолета. По своим основным характеристикам Як-12 значительно превосходил По-2 и был лучше, чем Як-10. Государственные испытания Як-12 завершились 5 января 1948 года, после небольших доработок самолет был принят в эксплуатацию. Серийное производство машины началось в мае 1948 года. В ноябре того же года начались войсковые испытания машины, для них были отобраны пять Як-12. В целом военным новый самолет понравился, он получил положительные отзывы и был рекомендован для принятия на вооружение. Однако были высказаны и некоторые замечания, которые касались дальности полета, крейсерской скорости Як-12 и его полезной нагрузки. На самолет рекомендовалось установить более мощный двигатель и автоматические предкрылки, сделать крыло полностью металлическим (полотняная обшивка сильно усложняла его эксплуатацию под открытым небом) и оснастить машины противообледенительным устройством.

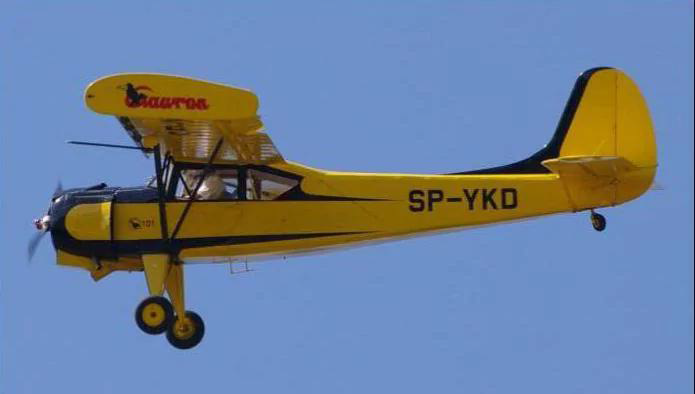

Важным этапом в развитии конструкции самолета стала установка на него более мощного двигателя. В мае 1948 года прошел государственные испытания новый звездообразный мотор с девятью цилиндрами М-14, его номинальная мощность составляла 250 л. с. Он был запущен в серийное производство на заводе № 487 в городе Запорожье. Замена силовой установки значительно улучшила летно¬технические характеристики самолета: максимальную скорость, время набора высоты, уменьшила длину пробега. Испытания Як-12 с двигателем М-14 начались в конце 1948 года и прошли успешно - самолет был рекомендован в серийное производство. В 1956 году техническая документация по самолету Як-12 была передана Польше для организации серийного выпуска в этой стране. Оно было развернуто на авиазаводе PZL. Поляки сумели быстро наладить производство новой машины, и всего лишь за три года (1957-1960 гг.) изготовили 1191 самолетов модификаций «А» и «М». Более того, в 1958 году они создали собственный сельскохозяйственный вариант самолета PZL и названием («Ворон»). В кабине «Ворона» был установлен бак для ядохимикатов емкостью 500 литров, что привело к изменению центра тяжести машины и снижению ее устойчивости. Чтобы нейтрализовать этот негативный эффект, польские инженеры придали крылу самолета небольшую стреловидность и установили на его концах шайбы. Благодаря таким доработкам, PZL легко отличить от других модификаций Як-12.

В 1960 году на базе Як-12 был создан самолет-биплан Як-12Б. Целью конструктором было значительно улучшить взлетно-посадочные характеристики машины и сделать ее максимально пригодной для безаэродромного базирования. Поставленная задача была достигнута: по сравнению с базовой моделью самолет стал более управляемым, он мог совершать взлет и посадку на площадки очень ограниченного размера. Однако в серийное производство Як-12Б так запущен и не был.

Модификации Як-12

За время серийного производства и эксплуатации Як-12 неоднократно модернизировался, самолет постоянно пытались приспособить для выполнения все новых и новых задач. Ниже приведены основные модификации Як-12, которые были разработаны в разные годы:

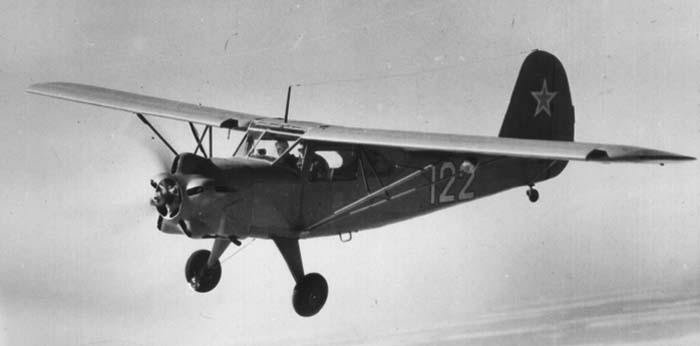

Як-12. Базовая модификация машины, которая максимально похожа на опытный образец. Выпускалась серийно сразу после принятия машины в эксплуатацию, всего было изготовлено около 300 самолетов Як-12 (по другим данным - 700), большая часть из которых была направлена в военную авиацию.

Як~12С. Санитарная модификация самолета, предназначенная для перевозки одного больного на носилках и медработника. Испытания Як~12С проводились в мае-июне 1949 года. Самолет имел кабину, оснащенную системами вентиляции и обогрева, а также были внесены изменения в выхлопную систему машины: ее патрубки были выведены за кабину, что полностью исключало попадание выхлопных газов в медицинский отсек. В состав оборудования самолета входила аптечка, медицинский столик и термос.

Як-12СХ. Вариант машины, разработанный в 1948 году для проведения сельскохозяйственных работ. Под фюзеляжем машины располагался бак для химикатов.

Як-12СХ также можно было использовать для засевания сельхозугодий с воздуха.

Як~12Р. Самолет связи для военно-воздушных сил и гражданского воздушного флота. Создание этой модификации машины связано с разработкой более мощного двигателя М-14 (АИ-14Р). Як~12Р был разработан в 1950 году, эта модификация отличалась новым капотом под звездообразный двигатель, винтом В-530 с регулятором оборотов, увеличенной площадью хвостового оперения, новой конструкцией шасси и увеличенным объемом топливных и масляных баков. В хвостовой части машины был установлен тормозной крюк — сошник, который выпускался для сокращения пробега при посадке на грунтовом аэродроме. Однако главным отличием новой модификации машины стало цельнометаллическое крыло большей площади и несколько измененной формы. Объем доработок, внесенных в конструкцию машины, был настолько велик, что Як-12Р можно назвать не модификацией Як-12, а полностью новым самолетом. Як-12Р превосходил базовую модель по всем характеристикам, машине предсказывали блестящее будущее, но тут в ее судьбу вмешался «человеческий фактор». Сталин, услышав о прекрасных летных характеристиках Як-12Р, приказал с его помощью доставлять ему на дачу почту и свежие газеты, садясь прямо на лужайку перед домом. Однако ее размер был настолько мал, что пилот не рискнул пойти на посадку и развернул машину. Это вызвало крайнее раздражения Вождя. Выпуск Як-12Р был прекращен, производство возобновили только после смерти Сталина. Всего выпущено более 2 тыс. самолетов.

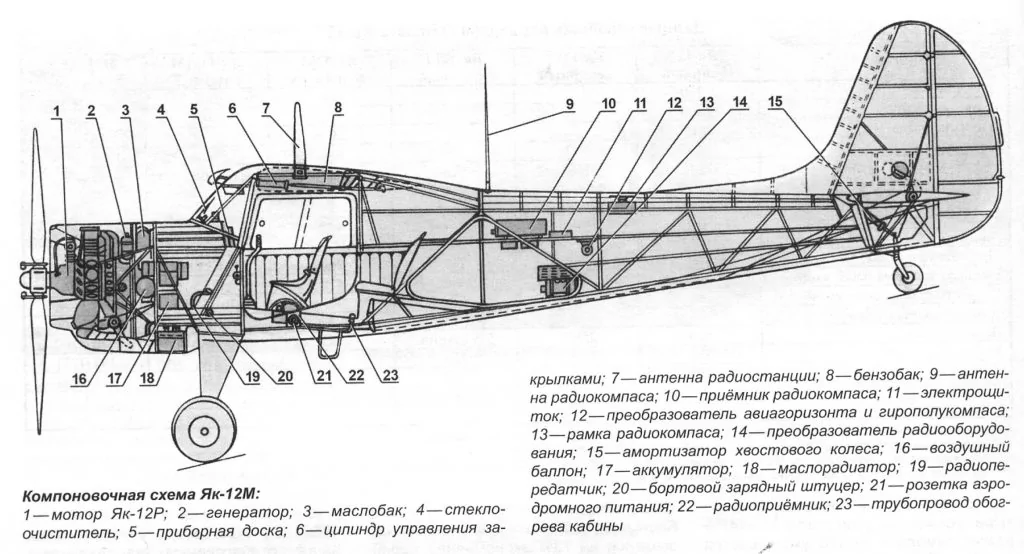

Як-12М. Вариант самолета, разработанный на базе модификации Як-12Р, его создание началось в 1953 году. Выпускался в связном, пассажирском, санитарном и сельскохозяйственном варианте. Машина имела удлиненную хвостовую часть, новое оперение и форкиль. Як-12М - одна из самых массовых модификаций самолета.

Як-12ГР. Гидросамолет, созданный на основе базовой модели. На самолет был установлен двигатель М-11ФР.

Як-12ММ. Поплавковый вариант модификации Як-12М. ОтЯк-12ГР отличался большими размерами поплавков и наличием водяных рулей на двух поплавках (Як-12ГР имел только один руль). Як-12ММ чаще всего использовали в качестве санитарного самолета, для погрузки и выгрузки носилок с раненым он был оборудован специальной стрелой.

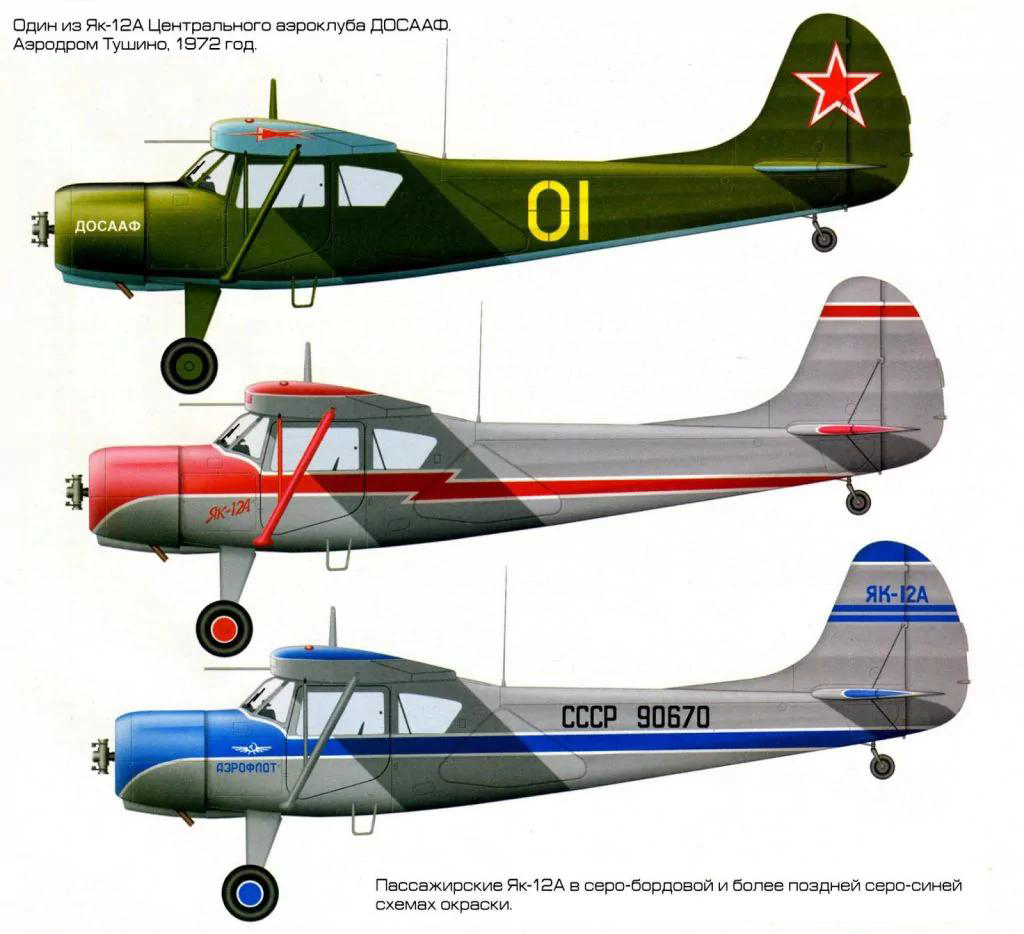

Як-12А. Модификация машины с несколько другой формой крыла, автоматическими предкрылками и трапециевидным горизонтальным оперением. Данные доработки привели к улучшению аэродинамических качеств машины и увеличили ее скорость. Як-12А получил более удобную пассажирскую кабину с диваном и декоративной обивкой. Модификация разрабатывалась по заказу ГВФ, после создания самолет обычно использовался в качестве удобного воздушного такси, хотя некоторая часть машин досталась военным.

Як-12МС. Спасательная модификация самолета, разработанная на базе Як-12М. На ней было установлено радиопеленгаторное устройство с вращающейся антенной в нижней части машины. Пеленгатор позволял находить людей или корабли, терпящие бедствие. Кроме того, в нижнем гаргроте самолета была сделана ниша для парашютного контейнера.

Як-12УТ. Учебно-тренировочная модификация самолета, предназначенная для обучения военных летчиков. Заводские испытания Як-12УТ начались в 1950 году, в кабине был установлен второй комплект оборудования для управления самолетом. Самолет успешно прошел этап испытаний, но в серийное производство так и не был запущен.

Это неполный перечень модификаций самолета. Также следует добавить, что, кроме заводских моделей, существует большое количество модификаций, разработанных «народными умельцами». Некоторые из них сделаны в одном или двух экземплярах, что не мешает им успешно летать и выполнять самые разнообразные функции.

Описание конструкции самолета Як-12

Як-12 - это подкосный высокоплан смешанной конструкции с одним двигателем и неубирающимся шасси. Хвостовое оперение самолета — подкосно-расчалочное.

Первые модификации самолета имели двухлонжеронное крыло с полотняной обшивкой, закрылки щелевого типа и фиксированные предкрылки. Крыло состояло из двух консольных частей, которые крепились к фюзеляжу. Подкосы имели V- образную и крепились к узлу установки шасси.

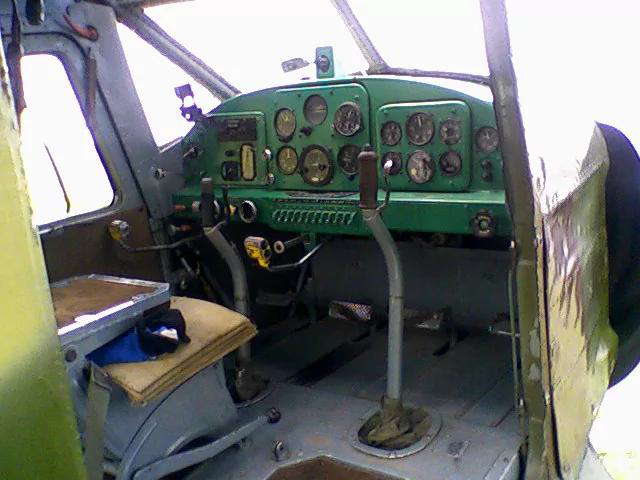

Каркас фюзеляжа состоит из стальных труб, соединенных сваркой. Обшивка носовой части машины - дюралевая, хвостовая часть фюзеляжа обшита полотном. Кабина автомобильного типа.

Як-12 имеет неубирающееся трехопорное шасси пирамидального типа с задним колесом и резиновой амортизацией. Хвостовое колесо закреплено на амортизационной стойке.

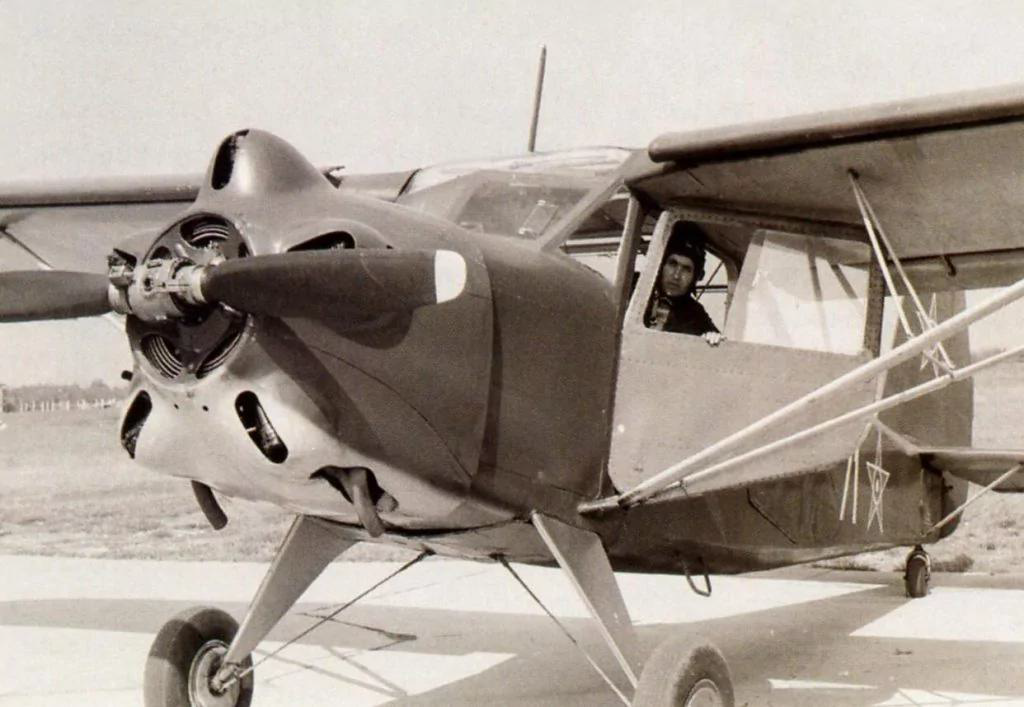

Первые модификации самолета оснащались двигателем воздушного охлаждения М-11ФР. Начиная с модификации Як-12Р на самолет стали устанавливать более мощный двигатель М-14 (АИ-14ФР). Двигатель крепился на моторной раме, сверху его закрывал металлический капот. Спереди капота находились радиальные металлические жалюзи, регулируя их, пилот мог контролировать охлаждение двигателя. Маслорадиатор располагался под капотом.

Характеристики ТТХ Як-12

Модификация Як-12

Размах крыла, м 12

Длина самолета, м 8,36

Высота самолета, м 3,76

Площадь крыла, кв. м 21,6

Масса, кг

пустого самолета 830

максимальная взлетная 1185

Двигатель М-11ФР

Тяга, кН 160

Макс, скорость, км/ч 194
