ОКР «Калибр»

ОКР Калибр (ранее объединён с ОКР Бирюза), по кодификации НАТО: SS-N-27 «Sizzler» (англ. «испепелитель») —российские крылатые ракеты. Крылатые ракеты разработаны и производятся: ОКБ «Новатор»

История создания

Начало разработки в 1983 году, впервые представлена на МАКС-93.
Крылатыми ракетами оснащаются
- Подвижный ракетный комплекс береговой обороны Club-M на шасси МЗКТ-7930;
- Контейнерный ракетный комплекс Club-K (в 20-ти и 40-футовых контейнерах);
- Комплексы ракетного оружия Club-N, устанавливаемые на надводные корабли;
- Модульные комплексы ракетного оружия Club-U, устанавливаемые на надводные корабли;
- Комплексы ракетного оружия Club-S, устанавливаемые на подводные лодки (пуск осуществляется из торпедных аппаратов);
- Подвижные береговые комплексы ракетного оружия Club-M;
- Контейнерные комплексы ракетного оружия Club-K;
- Комплексы ракетного оружия, устанавливаемые на самолёты.

Номенклатура ракет

Противокорабельные ракеты

- 3М-54КЭ (3М-54ТЭ) и 3М-54КЭ1 (3М-54ТЭ1) — ракеты штатной комплектации с проникающей боевой частью фугасного действия, помещенные в транспортно-пусковой контейнер (транспортно-пусковой стакан);
- 3М-54КЭК (3М-54ТЭК) и 3М-54КЭК1 (3М-54ТЭ1К) — ракеты контрольной комплектации с инертной боевой частью, предназначенные для учебных пусков, помещенные в транспортно-пусковой контейнер (транспортно-пусковой стакан);
- 3М-54КЭУД (3М-54ТЭУД), 3М-54КЭ1УД (3М-54ТЭ1УД), 3М-54КЭУС (3М-54ЭУС), 3М-54Э1УС, 3М-54КЭРМ (3М-54ТЭРМ) и 3М-54КЭ1РМ (3М-54ТЭ1РМ) - соответственно учебно-действующие, учебно-стендовые (для тренировок по заправке жидким топливом) и учебно-разрезные макеты ракет из состава УТС комплекса, помещенные в транспортно-пусковой контейнер (транспортно-пусковой стакан) для обучения и отработки практических навыков личного состава по эксплуатации и техническому обслуживанию ракет;
- 3М-54КЭГВМ и 3М-54ТЭГВМ — габаритно-весовые макеты, предназначенные для обучения персонала погрузочно-разгрузочным работам.

Ракеты против наземных целей

- 3М-14КЭ (3М-14ТЭ) — ракета штатной комплектации с боевой частью фугасного действия, помещённая в транспортно-пусковой контейнер (транспортно-пусковой стакан);
- 3М-14КЭК (3М-14ТЭК) — ракета контрольной комплектации с инертной боевой частью, предназначенная для учебных пусков, помещенная в транспортно-пусковой контейнер (транспортно-пусковой стакан);
- 3М-14КЭУД (3М-14ТЭУД), 3М-14КЭУС (3М-14ЭУС) и 3М-14КЭРМ (3М-14ТЭРМ) — соответственно учебно-действующие, учебно-стендовые (для тренировок по заправке жидким топливом) и учебно-разрезные макеты ракет из состава УТС комплекса, помещённые в транспортно-пусковой контейнер (транспортно-пусковой стакан) для обучения и отработки практических навыков личного состава по эксплуатации и техническому обслуживанию ракет;
- 3М-14ТЭГВМ — габаритно-весовые макеты, предназначенные для обучения персонала погрузочно-разгрузочным работам.

Индексы

- «К» — ракеты находятся в транспортно-пусковых контейнерах
 «Т» — ракеты находятся в транспортно-пусковых стаканах соответственно
Представлены характеристики экспортной модификации ракетной системы Калибр (Club)(Э), точных характеристик системы в открытом доступе нет. Кроме публикации о ракетах для АПЛ проекта 885.
Противолодочные ракеты
- Ракета-торпеда 91РЭ1
- Ракета-торпеда 91РТЭ2

Тактико-технические характеристики

ТТХ ракет 3М-54, 3М-541 и 3М-14 являются секретной информацией и в открытом доступе отсутствуют. По ряду сообщений дальность 3М-14 составляет 2600 км.

Тактико-технические характеристики (для ракет в экспортном исполнении)

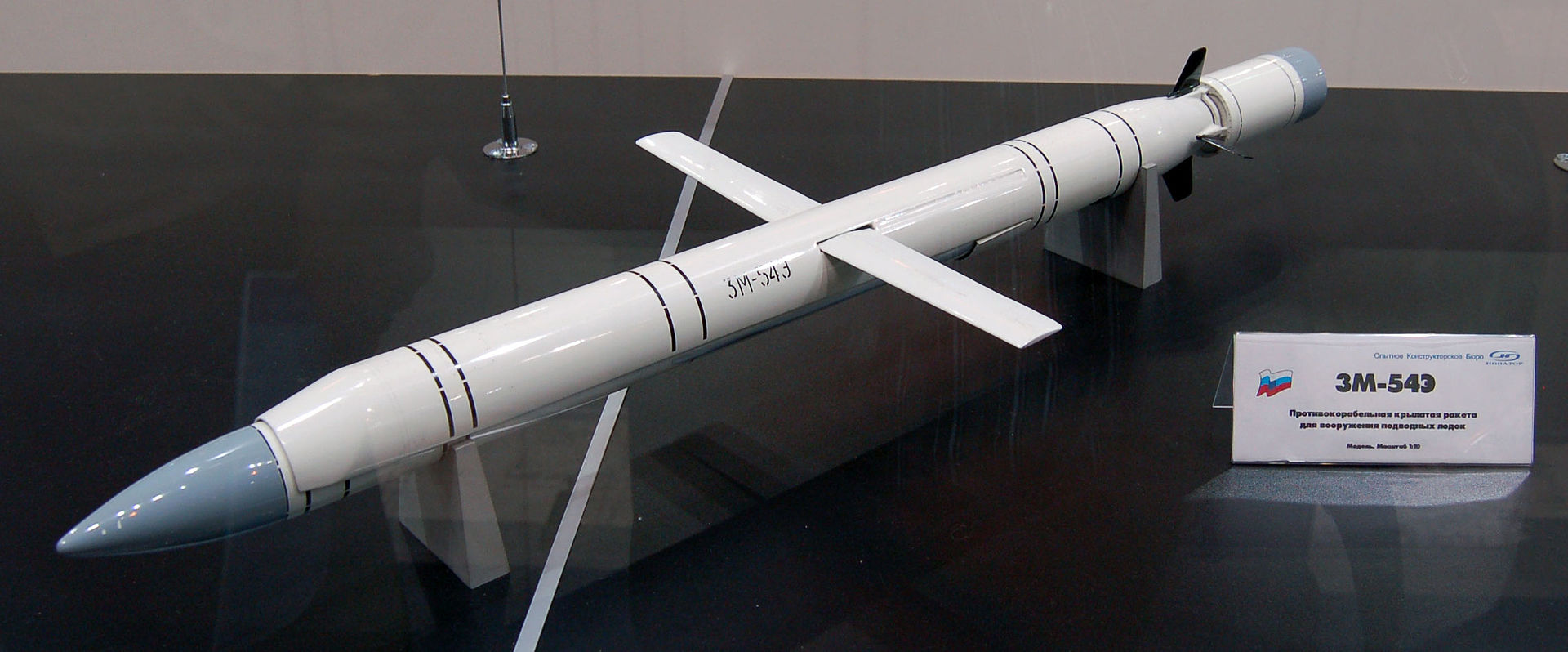

3М-54Э

Длина - 8,22 м
Диаметр - 533 мм
Стартовая масса - 2300 кг
Боевая часть - проникающая фугасная (200 кг)
Дальность полёта - 220 км
Скорость полёта - На марше: М=0,8
                                     У цели: M=2,9
Траектория - На марше: 20 м
                            У цели: 10 м
Система управления - ИНС + РЛГСН

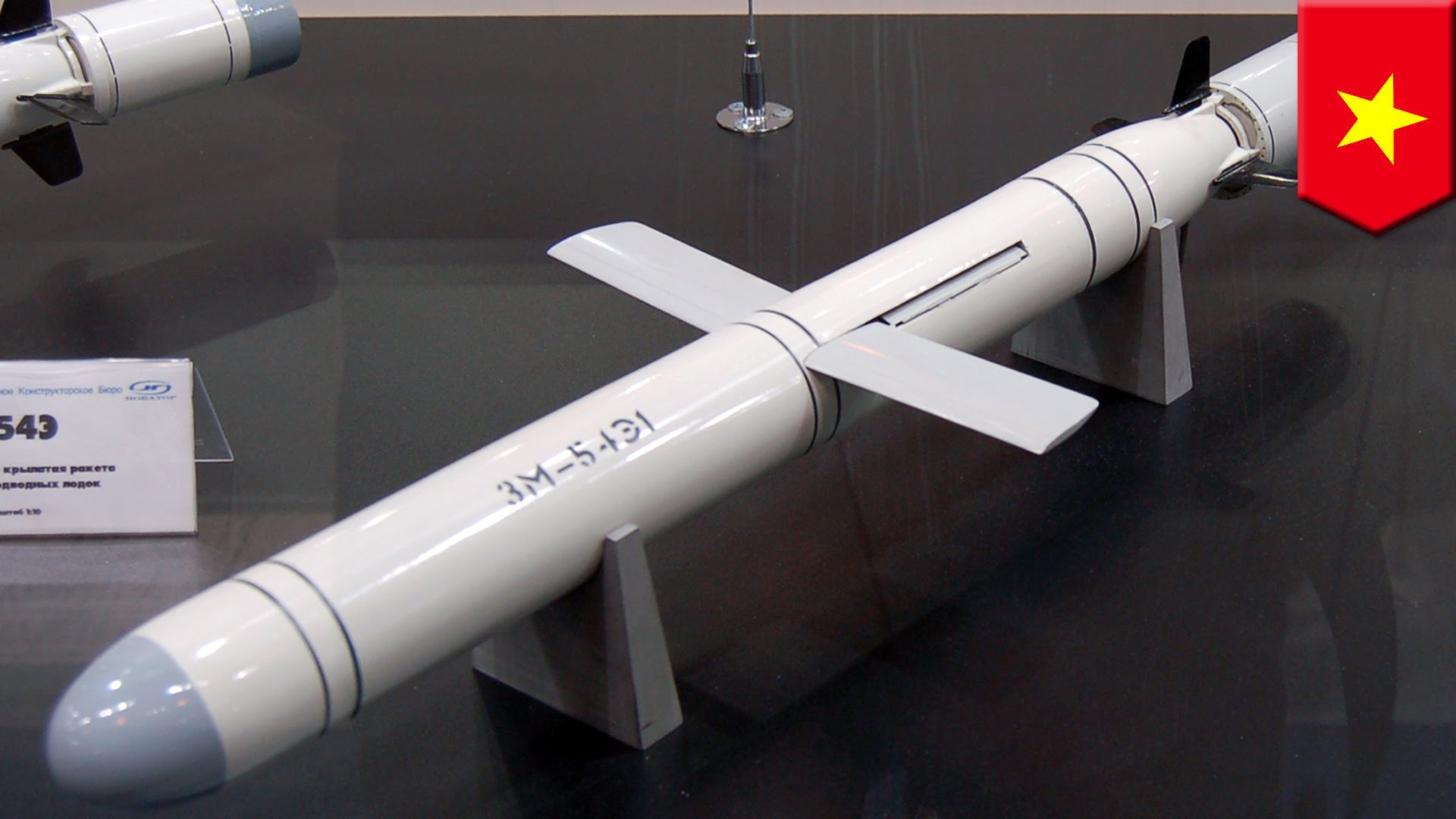

3М-54Э1

Длина - 6,2 м
Диаметр - 533 мм
Стартовая масса - 1800 кг
Боевая часть - проникающая фугасная (400 кг)
Дальность полёта - 300 км
Скорость полёта - М=0,8
Траектория - 20 м
Система управления - ИНС + РЛГСН

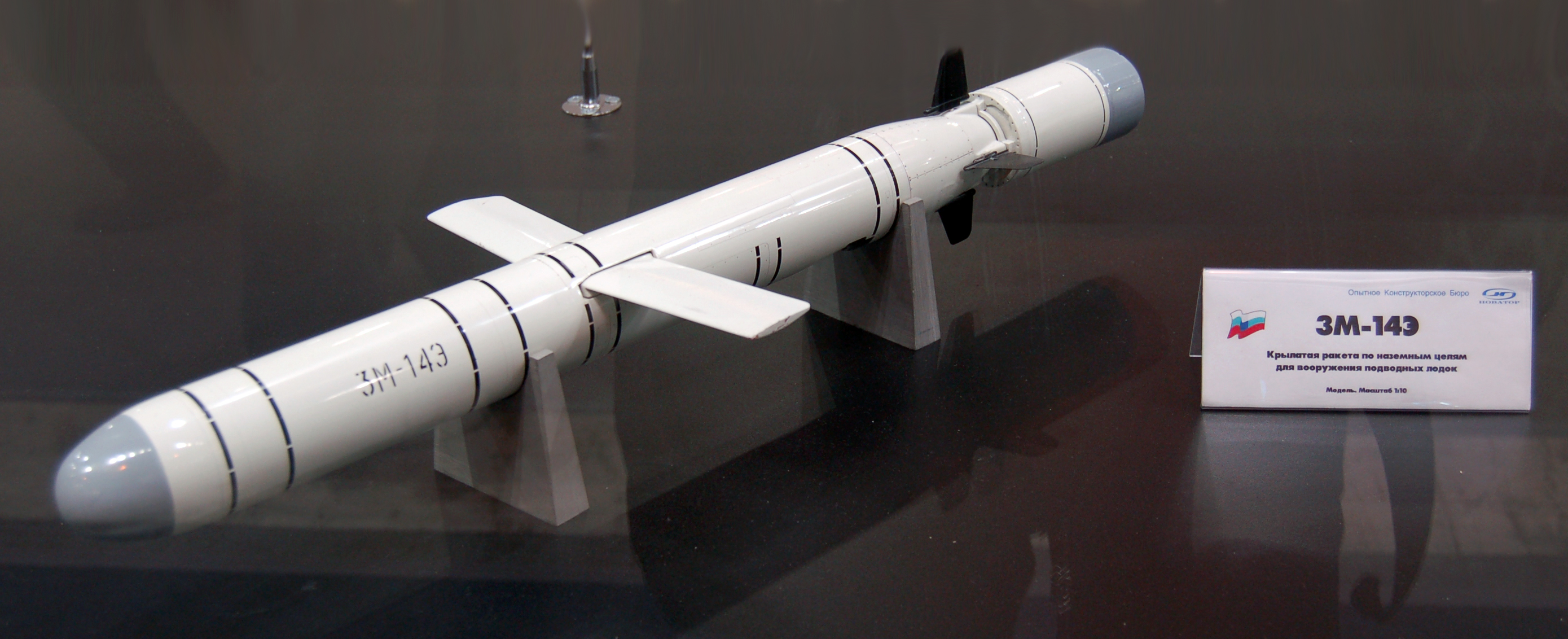

3М-14Э

Длина - 6,2 м
Диаметр - 533 мм
Стартовая масса - 1770 кг
Боевая часть - Осколочно-фугасная или кассетная (450 кг)
Дальность полёта - 300 км
Скорость полёта - М=0,8
Траектория - над морем: 20 м
                       над сушей: 50 -150 м
Система управления - ИНС + РЛГСН

Радиолокационная головка АРГС-54Э

АРГС-54Э предназначена для обнаружения и точного наведения крылатых ракет на надводную цель на конечном участке траектории полёта ракет 3М-54Э
Основные тактико-технические характеристики:
- Может быть использована как при одиночном, так и при групповом применении ракет.
- Обеспечивает наведение ракеты на цель в секторе углов по азимуту ± 45°, по углу места — от +10° до −20°.
- Максимальная дальность действия — до 65 км.
- Может быть использована в любое время суток при температуре окружающего воздуха ±45 °C, в условиях дождя и тумана, волнении моря до 6 баллов.
 Массовые и габаритные данные:
- масса без обтекателя — не более 40 кг;
- диаметр (максимальный) — 420 мм;
- длина — 700 мм

Радиолокационная головка АРГС-14Э

АРГС-14Э предназначена для точного наведения крылатой ракеты на наземные цели на конечном участке траектории полета ракет Club-N и Club-S в условиях противодействия.
Основные тактико-технические характеристики
- Может быть использована как при одиночном, так и при групповом применении ракет.
- Обеспечивает обнаружение наземных целей в секторе углов по азимуту ± 45°, по углу мест — от +10° до −20° по различным траекториям.
- Максимальная дальность действия — до 20 км.
-Может быть использована в любое время суток при температуре окружающего воздуха от +60 °C до −50 °C, в сложных метеоусловиях на любой географической широте.
Массовые и габаритные данные:
- масса без обтекателя — не более 40 кг;
- диаметр (максимальный) — 514 мм;
- длина — 660 мм.
