Луноход-1 CCCP и ровер USA

Очень много вопросов возникло по лунной программе юсэй:

особенно по роверу, кхехехе....

Зачем он там вообще? А на каком топливе ровер? Ах, да на аккумуляторах!

А какого типа аккумуляторы? А почему не замерзли? А где они на снимке? А какая температура за бортом?

А где солнечные батареи для подзарядки?

Может ровер на педальном приводе? Не вижу педалей.

Наверное другой принцип двигателя (революционный)? Почему до сих пор не ездят?

А что за зонтик? Ах, антенна спутниковой связи? Уже тогда? Ну да...

А зачем протектор на пневматиках? Для движения по жидкому (гелию, водороду, кислороду, воде, Ой нет, не воде), так зачем?

И последнее, где он сейчас?

Теперь сравните с устройством лунохода. Мне понравилось, как мне ответили, что он тоже на АКБ!!!!

Предлагаю небольшой экскурс в историю.

Луноход-1 был первым из двух автоматических аппаратов, изучавших Луну в рамках советской программы «Луноход». Космический корабль, доставивший Луноход-1 на поверхность Луны, назывался Луна-17. Луноход-1 стал первым управляемым колесным роботом, который работал за пределами Земли. Дата начала работы аппарата на Луне — 17 ноября 1970 года. Луноход-2 был запущен спустя три года.

«Луноход» — транспортное устройство, управляемое автоматически, способное передвигаться по Луне и предназначенное для проведения исследования Луны.

Перед советскими учеными и конструкторами при разработке и создании первого автоматического лунохода встала необходимость решения комплекса сложных проблем. Надо было создать совершенно новый тип машины, способной длительное время функционировать в необычных условиях открытого космоса на поверхности другого небесного тела. Основные задачи: создание оптимального двигателя с высокой проходимостью при малых массе и энергопотреблении, обеспечивающего надежную работу и безопасность движения, систем дистанционного управления движением лунохода; обеспечение необходимого теплового режима с помощью системы терморегулирования, поддерживающей температуру газа в приборных отсеках, температуру элементов конструкции и оборудования, расположенных внутри герметичных отсеков и вне их (в открытом космосе в периоды лунных дней и ночей), в заданных пределах; выбор источников питания, материалов для элементов конструкции: разработка смазочных материалов и систем смазок для условий вакуума и другое.

Научная аппаратура лунохода должна была обеспечить: изучение топографии местности; определение химического состава и физико-механических свойств грунта; исследование радиационной обстановки на трассе перелета к Луне и на ее поверхности; изучение рентгеновского космического излучения; эксперименты по лазерной локации Луны. Первый луноход — советский “Луноход-1″ был доставлен на Луну космическим аппаратом “Луна-17″ и проработал на ее поверхности почти год (с 17.11.1970 по 4.10.1971).

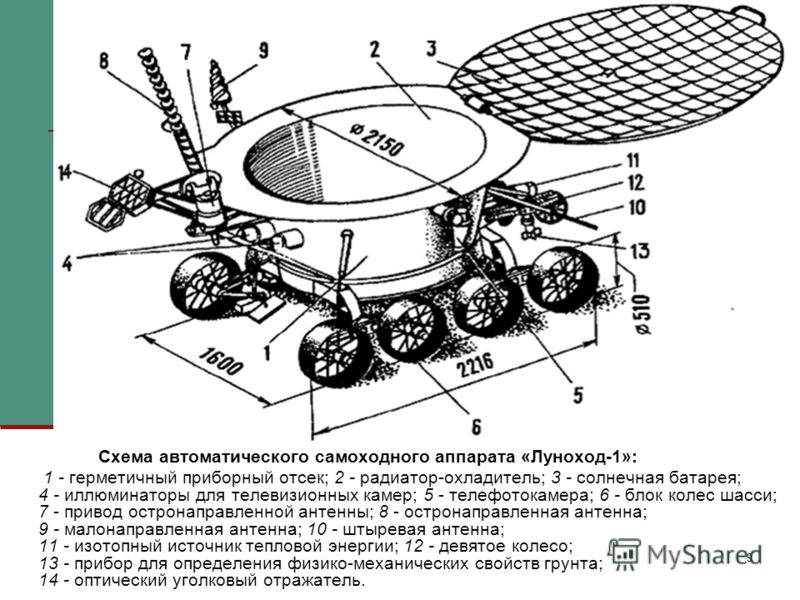

“Луноход-1″ состоит из двух частей: герметичного приборного отсека с аппаратурой и самоходного шасси. Масса “Лунохода-1″ 756 кг, длина (с открытой крышкой) 4,42 м, ширина 2,15 м, высота 1,92 м. Приборный отсек служит для размещения аппаратуры бортовых систем и зашиты ее от воздействия внешней среды в условиях космоса. Имеет форму усеченного конуса с выпуклыми верхним и нижним днищами. Корпус отсека изготовлен из магниевых сплавов, обеспечивающих достаточные прочность и легкость. Верхнее днище отсека используется как радиатор-охладитель в системе терморегулирования и закрывается крышкой. В период лунной ночи крышка закрывает радиатор и препятствует отводу теплоты из отсека благодаря тепловому излучению радиатора. В течение лунного дня крышка открыта, и элементы солнечных батарей, расположенные на ее внутренней стороне, обеспечивают подзарядку аккумуляторов, питающих бортовую аппаратуру электроэнергией.

В приборном отсеке размещены системы терморегулирования, электропитания, приемные и передающие устройства радиокомплекса, приборы системы дистанционного управления и электронно-преобразовательного устройства научной аппаратуры. В передней части расположены: иллюминаторы ТВ камер, электрический привод подвижной остронаправленной антенны, служащей для передачи на Землю ТВ изображений лунной поверхности; малонаправленная антенна, обеспечивающая прием радиокоманд и передачу телеметрической информации, научные приборы и оптический уголковый отражатель, изготовленный во Франции. По левому и правому бортам установлены: 2 панорамные телефотокамеры (в каждой паре одна из камер конструктивно объединена с определителем местной вертикали), 4 штыревые антенны для приема радиокоманд с Земли. Для подогрева газа, циркулирующего внутри аппарата, служит изотопный источник тепловой энергии. Рядом с ним расположен прибор для определения физико-механических свойств лунного грунта.

Резкие температурные перепады при смене дня и ночи на поверхности Луны, а также большая разница температур между деталями аппарата, находящимися на солнечной стороне и в тени, сделали необходимой разработку специальной системы терморегулирования. При низких температурах в период лунной ночи для обогрева приборного отсека автоматически прекращается циркуляция газа-теплоносителя по контуру охлаждения и газ направляется в контур подогрева.

Система электропитания лунохода состоит из солнечных и химических буферных батарей, а также приборов автоматического управления. Управление приводом солнечных батарей осуществляется с Земли; при этом крышка может быть установлена на любой угол в пределах от 0 до 180°, необходимый для максимального использования солнечного излучения.

Бортовой радиокомплекс обеспечивает прием команд из Центра управления и передачу информации с борта аппарата на Землю. Ряд систем радиокомплекса используется не только при работе на поверхности Луны, но и на участке перелета с Земли на Луну. Две ТВ системы лунохода служат для решения самостоятельных задач. Система малокадрового телевидения предназначена для передачи на Землю ТВ изображений местности, необходимых экипажу, управляющему с Земли движением лунохода. Возможность и целесообразность применения такой системы, для которой характерна более низкая по сравнению с вещательным телевизионным стандартом скорость передачи изображения, была продиктована специфическими лунными условиями. Основное из них — медленное изменение ландшафта при движении лунохода. Вторая ТВ система служит для получения панорамного изображения окружающей местности и съемки участков звездного неба, Солнца и Земли с целью астроориентации. Система состоит из четырех панорамных телефотокамер.

Самоходное шасси предназначено для перемещения лунохода по поверхности Луны. Характеристика шасси: число колес — 8 (все ведущие); колесная база — 170 мм; колея — 1600 мм; диаметр колеса по грунтозацепам — 510 мм; ширина колеса — 200 мм. Шасси выполнено таким образом, чтобы луноход имел высокую проходимость и надежно работал в течение длительного времени при минимальной собственной массе и потребляемой электроэнергии. Шасси обеспечивает передвижение “Лунохода” вперед (с двумя скоростями) и назад, повороты на месте и в движении. Оно состоит из ходовой части (упругая подвеска и движитель), блока автоматики, системы безопасности движения, прибора и комплекса датчиков для определения механических свойств грунта и оценки проходимости шасси. Поворот достигается за счет различной частоты вращения колес правого и левого бортов и изменением направления их вращения. Торможение осуществляется переключением тяговых электродвигателей шасси в режим электродинамического торможения. Для удержания лунохода на уклонах и его полной остановки включаются дисковые тормоза с электромагнитным управлением. Блок автоматики управляет движением лунохода по радиокомандам с Земли, измеряет и контролирует основные параметры самоходного шасси и автоматическую работу приборов для исследования механических свойств лунного грунта. Система безопасности движения обеспечивает автоматическую остановку лунохода при предельных углах крена и дифферента и перегрузках электродвигателей колес.Прибор для определения механических свойств лунного грунта позволяет оперативно получать информацию о движения. Пройденный путь определяется по числу оборотов ведущих грунтовых условиях колес. Для учета их пробуксовки вносится поправка, определяемая с помощью свободно катящегося девятого колеса, которое специальным приводом опускается на грунт и поднимается в исходное положение. Управление аппаратом осуществляется из Центра дальней космической связи экипажем в составе командира, водителя, штурмана, оператора, бортинженера.

Режим движения выбирался в результате оценки телевизионной информации и оперативно поступающих телеметрических данных о крене, дифференте, пройденном пути, состоянии и режимах работы приводов колес. В условиях космического вакуума, радиации, значительных перепадов температур и сложного рельефа местности по трассе движения все системы и научные приборы лунохода функционировали нормально, обеспечив выполнение как основной, так и дополнительных программ научных исследований Луны и космического пространства, а также инженерно-конструкторских испытаний.

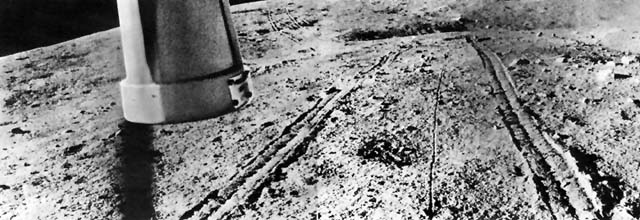

фото с нашего лунохода:

Американские фото:

Почувствуйте разницу в перспективе, глядя на горизонт. Как Вам разница?
