Средний танк «Сен-Шамон»

Главный конструктор FAMH полковник Римальо, взявшись за создание танка, принял за основу узлы ходовой части того же трактора «Холт», однако шасси было существенно доработано. Лейтенант Фуше удлинил его вдвое, значительно увеличив длину опорной поверхности гусениц. Этого требовала масса танка, возросшая из-за установки более сильного вооружения. Другой оригинальной чертой танка «Сен-Шамон» (Saind Chamond, упоминается также как H-16) стала электрическая трансмиссия Кроше-Колардо. К тому времени электротрансмиссия была известна на тяжелых транспортных машинах - например, на австрийских тяжелых артиллерийских тягачах фирмы «Эстеррайхише Даймлер» («Аустро-Даймлер»).

75-мм длинноствольную пушку с расчетом и пост управления разместили в большом переднем выступе (или рубке) корпуса, который уравновесили кормовой нишей корпуса, а двигатель и трансмиссию - в средней части. Впереди слева размещался водитель (унтер-офицер, функции командира танка и водителя здесь разделили), использовавший для наблюдения смотровую щель и бронеколпак. Боевое отделение разработал П. Лескур. Пушка устанавливалась по оси машины, слева от нее сидел наводчик. Правее пушки находилось место пулеметчика. Еще четыре пулеметчика (один из них исполнял также обязанности механика) с 8-мм пулеметами «Гочкис» Mle 1914 располагались у бортов и в корме. Для посадки-высадки служили двери в бортах передней части танка.

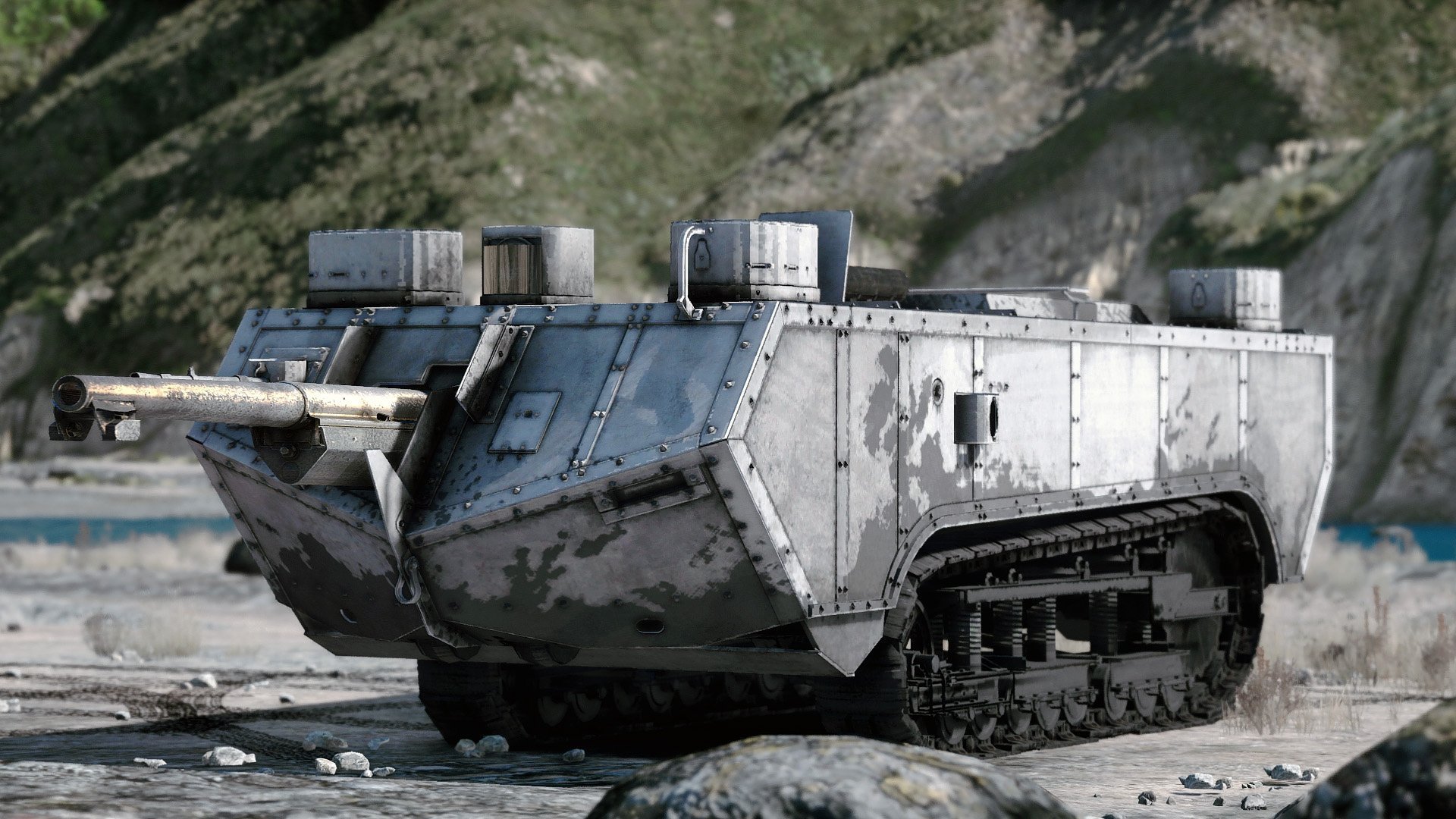

Серийный средний танк» Сен-Шамон» с квадратной рубкой. В танк установлена качающаяся часть полевой 75-мм пушки Mle 1897 и 8-мм пулеметы «Гочкис» Mle 1914. Обратим внимание на передние ролики снизу рубки.

На первых 165 танках «Сен-Шамон» ставили 75-мм пушку L12 T.R. («скорострельную»), ранее разработанную Римайо, но не принятую французской армией. Затем использовали качающуюся часть стандартной 75-мм полевой пушки Mle 1897 с длиной ствола 36,3 калибра и крановым затвором. Стоит отметить, что до войны французы вообще считали эту отличную легкую полевую пушку «универсальным» орудием своей армии, а в ее разработке участвовал тот же Э. Римайо. Стрельба велась штатными унитарными выстрелами. Начальная скорость осколочного снаряда массой 7,25 кг у пушки Mle 1897 составляла 529 м/с. Размеры пушки и ее сравнительно длинный откат при выстреле обусловили большую длину носовой части корпуса. Угол наведения в вертикальной плоскости составлял от - 4 до +10°, дальность прицельной стрельбы - до 1500 м, но этот предел оказывался недостижим из-за плохих условий стрельбы. Наведение в горизонтальной плоскости ограничивалось 8°, так что перенос огня сопровождался поворотом всего танка.

Корпус представлял собой броневую коробку со скошенными скулами носа и кормы и плоской крышей, собранную из листов катаной брони клепкой на каркасе и установленную на раме. Борт корпуса собирался из семи вертикальных листов, стыки которых прикрывались и усиливались дополнительно полосами, грани корпуса усиливались стальными уголками. На прототипе впереди имелись командирская и водительская цилиндрические башенки, на серийных образцах их заменили овальными колпаками. Первоначально броневые листы бортов, прикрывая ходовую часть, доходили до осей опорных катков, но после первых испытаний в середине 1916 г. от этого пришлось отказаться, поскольку такая защита ухудшала и без того неважную проходимость. Смотровые щели и окна снабжались заслонками.

На танки ставили бензиновый двигатель фирмы «Панар» с четырьмя раздельными цилиндрами. Диаметр цилиндров - 125 мм, ход поршня - 150 мм. При 1350 об/мин двигатель развивал мощность 80–85 л.с., при 1450 об/мин - 90 л.с. Запуск производился стартером или заводной рукояткой. Два бронированных топливных бака крепились на раме у левого борта, один - у правого, подача бензина - под давлением. Двигатель работал на электрогенератор (динамо-машину), имевший два индуктора, каждый давал напряжение 200 В и ток 260 А, а включенные последовательно - 400 В и 130 А. Напряжение с генератора подавалось на два тяговых электромотора - каждый из них через понижающую механическую передачу приводил в движение гусеницу одного борта. При трогании с места водитель одной педалью одновременно включал сопротивление первичной обмотки и управлял дроссельной заслонкой карбюратора, таким образом, регулируя и обороты двигателя, и возбуждаемый в первичной обмотке ток. Скорость вращения электромоторов задавалась потенциометрами. Особый рубильник переключал электромоторы на задний ход. Для поворота с малым радиусом двигатель соответствующего борта коротко замыкался, а гусеница подтормаживалась механическим тормозом. Электротрансмиссия позволяла плавно начинать движение, в широком диапазоне и практически бесступенчато изменять скорость хода и радиус поворота, требовала от водителя незначительных усилий, но была тяжела и ненадежна. Громоздкая трансмиссия привела к увеличению массы выше проектных 18 т. Как и «Шнейдер», танк «Сен-Шамон» требовал для управления усилий только одного человека. Первоначально планировалось иметь на танке дублирующий задний пост управления. В корме также находился второй пост управления - благо идея «бронированного челнока» с двумя постами управления стала популярной в те годы, а электротрансмиссия позволяла проще ее реализовать, но от этого пришлось отказаться.

Ходовая часть включала на один борт три тележки - передняя несла два, остальные - по три сдвоенных опорных катка. Тележки соединялись с корпусом и друг с другом посредством шарнирных рычагов, рама корпуса опиралась на тележки через вертикальные винтовые цилиндрические пружины. В вилке передней тележки крепилось направляющее колесо с винтовым механизмом регулировки натяжения гусениц. Гусеница состояла из 36 крупных траков. Элементами трака были подушка (башмак) шириной 324 мм и два рельса. Зацепление гусеницы расположенным сзади ведущим колесом производилось за шарнир траков. Длина опорной поверхности гусеницы - 2,65 м. Из-за написания передней части над гусеницами машина часто останавливалась перед невысокими вертикальными препятствиями. Чтобы как-то компенсировать это, впереди и позади гусеничного обвода снизу корпуса установили специальные широкие ролики. Это несколько увеличило ширину перекрываемого рва (скошенная снизу носовая часть корпуса служила при этом передней опорой машины), но никак не помогали в преодолении вертикальных препятствий. На сухом прочном грунте танк переходил рвы шириной до 2,5 м, но на поле боя, особенно на размокшем грунте, редко преодолевал рвы шире 1,8 м. Поворотливость на грунте у «Сен-Шамона» была заметно хуже, чем у «Шнейдера». Перетяжеление носовой части танка приводило к частой деформации передних тележек и спаданию гусениц. В целом можно сказать, что в производство пошел заведомо непригодный танк (это было очевидно даже для начального этапа танкостроения) - увы, в истории танкостроения это был не последний случай.

Упомянутые испытания середины 1916 г. выявили многочисленные изъяны в конструкции «Сен-Шамона». Эта модель сильно уступала тому же «Шнейдеру», также не блиставшему надежностью и проходимостью. Прежде всего танкисты потребовали уширить гусеницы «Сен-Шамона» с 324 сначала до 412, а потом и до 500 мм. Масляный радиатор двигателя оказался слишком хрупким, а ненадежная система смазки приводила к частым поломкам в двигателе или выбросам дыма. Требовалось улучшить изоляцию электрических трансформаторов. Выхлопную трубу провели вдоль крыши в сторону кормы (как на британских тяжелых танках). В октябре 1917 г. уже в ходе выпуска «Сен-Шамон» опять модифицировали с целью повысить защищенность: крыша получила наклон к бортам, чтобы с нее скатывались ручные гранаты, вместо цилиндрических башенок поставили прямоугольные, было также усилено бронирование - 17-мм бронелисты, в отличие от 15-мм, не пробивались бронебойными пулями «SmK». Однако изменения крыши и башенки ухудшили обзор, к тому же пришлось дорабатывать и верхние люки для экипажа.

Первый прототип танка (или его шасси) имел номер 414, а последний «Сен-Шамон» выпущен под номером 813. Серии 400, 500, 600 имели плоскую крышу и овальные башенки (колпаки), с 700-й серии крыша стала наклонной, а башенки - квадратными. В результате многочисленных ремонтов встречались, разумеется, и «смешанные» варианты - квадратные башенки на плоской крыше, машины 700-й серии со специальной артсистемой и т. п.

В апреле 1917 г. началась поставка танков снабжения (Le Char Kesson) - варианта «Сен-Шамон» без вооружения, для подвоза грузов танковым подразделениям и вытаскивания застрявших танков - машина подвоза и тягач в одном лице, французский прототип ремонтно-эвакуационных машин.

«Сен-Шамоны» впервые вышли в бой 5 мая 1917 г. близ мельницы Лаффо - 16 «Сен-Шамонов» в этот день не смогли преодолеть окопы, остановились перед ними и были подбиты вражескими артиллеристами или вышли из строя из-за поломок. Столь же неудачными для «Сен-Шамонов» оказались и другие бои. И только 18 июля 1918 г. под Суассон, когда в бой двинулось 216 «Шнейдеров», 131 «Сен-Шамон» и 220 «Рено», танки «Сен-Шамон» проявили хоть какое-то преимущество перед другими моделями: они оказались более стойкими к ружейно-пулеметному огню и повели за собой пехоту. В последние месяцы войны, впрочем, «Сен-Шамоны» нередко оказывались весьма полезны в качестве самоходных орудий - благодаря длинноствольной 75-мм пушке они удачно боролись с германскими батареями ближнего боя.

Предложения модернизации «боевых» танков «Сен-Шамон» - такие, как установка снизу носовой части дополнительного непривычного гусеничного хода для лучшего преодоления окопов или уменьшение толщины брони для уменьшения веса и увеличения проходимости, - остались нереализованными.

Последняя серийная машина вышла с завода в марте 1918 г. Всего построено 377 танков. Выбывающие из строя танки заменялись легкими «Рено», к перемирию в строю оставалось 72 «Сен-Шамона». Из них 50 переделали в транспортеры. Так закончилась история этих машин.

Французские средние танки оказались не слишком удачными. Упругая подвеска, конечно, была их преимуществом, но свесы корпуса впереди и сзади гусениц сильно снижали их проходимость, особенно это касалось «Сен-Шамонов» - они не преодолевали даже незначительные вертикальные преграды. Танк «Шнейдер» был достаточно тесен, в том числе для артиллериста и пулеметчиков. В «Сен-Шамоне» артиллеристы сидели несколько более просторно в своей рубке. И все же эти танки сыграли в 1917–1918 гг. немалую роль. «Шнейдеры» побывали в боях 473 раза, «Сен-Шамоны» - 375.

Параллельно с разработкой танка «Рено» BS с 75-мм короткоствольной пушкой - по сути, самоходной артиллерийской установки для непосредственного сопровождения пехоты - с 1917 г. разрабатывались и тяжелые САУ на шасси «Шнейдера» и «Сен-Шамона» Эти работы можно считать продолжением программы тяжелой артиллерии на тракторной тяге, принятой во Франции 30 мая 1916 г. Первый прототип САУ, построенный в начале сентября 1918 г., представлял собой 220-мм длинноствольную (220 L) гаубицу «Шнейдера», установленную на гусеничном шасси в закрытую рубку в кормовой части. При этом водитель располагался в передней части полуоткрыто - он был защищен только спереди. Всего планировалось построить 300 тяжелых САУ: на шасси «Сен-Шамона» - 130 установок 155-мм пушек G.P.F., 50 вновь разработанных 194-мм пушек G.P.F., 75 короткоствольных 220-мм гаубиц T.R., 25 280-мм гаубиц T.R. «Шнейдер» модели 14/16; на шасси «Шнейдера» - 20 длинноствольных 220-мм гаубиц «Шнейдера» 220 L Mle 1917 S.

Строительство установок началось в октябре 1918 г. - они предназначались для участия в «большом наступлением 1919 г. Хотя уже в ноябре состоялось перемирие, в начале 1919 г. все же собрали 280-мм гаубицу T.R., специально модифицированную для установки на шасси «Сен-Шамона», 220-мм гаубицу T.R., 194-мм пушку G.P.F. Орудие устанавливалось открыто в задней части платформы, при этом использовался принцип «двойного отката» - артиллерийская часть имела свои противооткатные устройства, но дополнительно скользила на тележке по наклонной рампе, установленной на платформе, а после того как действие отдачи гасилось, возвращалось по рампе в исходное положение. Это позволяло установке выдерживать достаточно сильную отдачу. Вынужденное удлинение платформы использовали для установки откидных опор, передававших часть энергии отдачи на грунт. Имелись кран и кокор-тележка для подачи снарядов с грунта.

Уже готовилось формирование нескольких дивизионов самоходных 280-мм гаубиц (масса установки - 28 т, дальность стрельбы - до 10,9 км) и 194-мм пушек (15,6 т, до 18,3 км), но эти планы так и не реализовали. В тяжелой артиллерии предпочли тракторную тягу, жестко привязывать орудие к самоходному шасси считалось опасным и нерентабельным.

Семён Леонидович Федосеев, «Танки Первой Мировой», 2010г.
