Крылатые и баллистические ракеты – «Фау-1» и «Фау-2»

Исследования космического пространства – это та сфера научного познания, которой современный человек, не без основания, может гордиться. Запуск первого спутника, знаменитое гагаринское «поехали», первые шаги человека на Луне – все это несомненные достижения, что золотыми буквами вписаны в историю нашей цивилизации. Однако мало кто знает, что космические полеты стали результатом развития ракетных технологий, создававшихся, в первую очередь, для военных целей. Более того, первыми успехами в покорении космического пространства мы обязаны настоящему прорыву в развитии ракетной техники, который был сделан в нацистской Германии.

Именно в Третьем Рейхе были сделаны первые серийные крылатые и баллистические ракеты – «Фау-1» и «Фау-2», руководство гитлеровской Германии рассчитывало, что это оружие сможет переломить ход Второй мировой войны и спасти страну от поражения. Однако этого не могло сделать никакое «сверхоружие».

Создатель немецкой баллистической ракеты «Фау-2» Вернер фон Браун, человек, грезивший о космических полетах, сказал после того, как первые его изделия упали на Лондон: «Ракета показала себя безупречно. Но упала не на ту планету…».

Немного истории

В XX столетии немецкие конструкторы внесли значительный вклад в развитие военной техники. В нацистской Германии были созданы самые продвинутые и прогрессивные образцы военной техники. Немцы первыми придумали кассетные боеприпасы, занимались разработкой боеприпасов объемного взрыва, разработали промежуточный патрон и серийное оружие под него. Однако особенно впечатляют достижения германской конструкторской мысли в области ракетных технологий и реактивного движения. Первый ПТУР, первые зенитные ракеты и ракеты класса «воздух-воздух» — всему этому мы обязаны «сумрачному тевтонскому гению».

Но самыми известными образцами ракетного оружия, придуманного в Третьем Рейхе, конечно же, стали ракеты «Фау-1» и «Фау-2». В отличие от многих других разработок, это «оружие возмездия» было запущено в серию и успешно применялось.

Почему именно в Германии произошел значительный прорыв в области ракетных технологий и создания боевых ракет?

После поражения в Первой мировой войне союзники сделали все возможное, чтобы немецкая армия никогда снова не обрела былое могущество. Немцам было запрещено заниматься разработкой многих видов оружия, а германской армии воспрещалось иметь танки, самолеты, боевые корабли. Однако в тексте Версальских соглашений не было ни слова о разработках ракетного оружия.

Как создавалась «Фау-1»

Разработки немецкой крылатой ракеты (или самолета-снаряда) «Фау-1» начались еще в первой половине 30-х годов. Этим проектом занималась компания Fieseler, которая специализировалась на выпуске беспилотных аппаратов-мишеней для тренировки расчетов ПВО.

В 1941 году проект самолета-снаряда Fi-10 был представлен на рассмотрение Министерства авиации. Основной «изюминкой» аппарата был пульсирующий воздушно-реактивный двигатель, созданный в 30-е годы талантливым немецким конструктором Паулем Шмидтом. Двигатель был воплощен в металле в 1938 году.

Он был очень дешев в производстве, а в качестве топлива использовался обычный авиационный керосин, по своим характеристикам отлично подходил для крылатой ракеты. Что может быть лучше для одноразового летательного аппарата?

Серийное производство ракет началось в 1942 году на острове Узедом. Там был расположен концентрационный лагерь, нацисты активно использовали труд заключенных.

Применение

Боевое развертывание «Фау-1» стартовало в 1943 году. Около сотни позиций для запуска этих ракет были созданы в северной Франции. В июне 1944 года состоялось первое применение «Фау-1», немцы нанесли удар по английской столице.

После этого обстрелы Лондона проводились практически ежедневно. За две недели «Фау-1» убили почти 2400 человек. Всего за годы войны немцы изготовили почти 30 тысяч самолетов-снарядов, около 10 тысяч из них было запущено по Англии, 3200 долетели до ее территории, 2500 упали на Лондон. В результате обстрелов более шести тысяч человек были убиты, более семнадцати – ранены, разрушению подверглись около 20 тысяч строений.

Примерно пятая часть ракет отказывали во время запуска, 25% «Фау-1» было уничтожено английской авиацией, 17% — зенитной артиллерией, 20% ракет не долетело до английской территории и упало в море.

После высадки союзников на континенте, немцы нанесли несколько ракетных ударов по территории Бельгии и даже выпустили несколько «Фау-1» по Парижу.

Англичане называли ракеты «Фау-1» «жужжащими бомбами» (buzz bomb), из-за звука, который издавал двигатель ракеты.

Достоинства и недостатки

«Фау-1», несомненно, являлось эффективным видом оружия. Эти ракеты были дешевы и просты в производстве.

Для того чтобы противостоять новой угрозе, англичанам пришлось задействовать большое количество истребителей, зенитных орудий, РЛС и квалифицированного персонала. Затраты Великобритании на противоракетную оборону значительно превосходили средства, которые были вложены Третьим Рейхом на разработку и производство «Фау-1», даже не принимая во внимание ущерб, причиненный самими ракетами. Не следует забывать и психологический эффект, который оказывали ракетные удары на мирное население.

Сбивать эти ракеты было очень сложно. В первую очередь их было непросто обнаружить, а после обнаружения на перехват оставалось очень мало времени.

Однако были у этого «сверхоружия» и слабые стороны. Учитывая тот факт, что «Фау-1» была первой в мире серийной крылатой ракетой, в этом нет ничего удивительного. Главным из них являлось полное отсутствие маневренности.

После запуска ракета летела строго по прямой, после определенного количества километров двигатель выключался, и ракета пикировала на цель. «Фау-1» не могла уйти от истребителя, не провести маневр при обстреле с земли – любое изменение траектории приводило к падению аппарата.

Этим научились пользоваться английские летчики: они легонько подталкивали концом крыла ракету или воздействовали на нее воздушным потоком от винта. Расстреливать в воздухе аппарат с тонной взрывчатки было довольно рискованным делом.

Позже англичане придумали еще более эффективный способ борьбы с «Фау-1». Узнать об эффективности обстрелов немцы могли только от своих агентов, к 1944 году англичане контролировали всю немецкую агентурную сеть. Английская разведка стала передавать немцам дезинформацию о результатах обстрелов, добиваясь того, чтобы гитлеровцы выставляли на «Фау-1» неверное полетное задание. В результате этого ракеты чаще всего не долетали до районов с высокой плотностью населения.

Описание конструкции

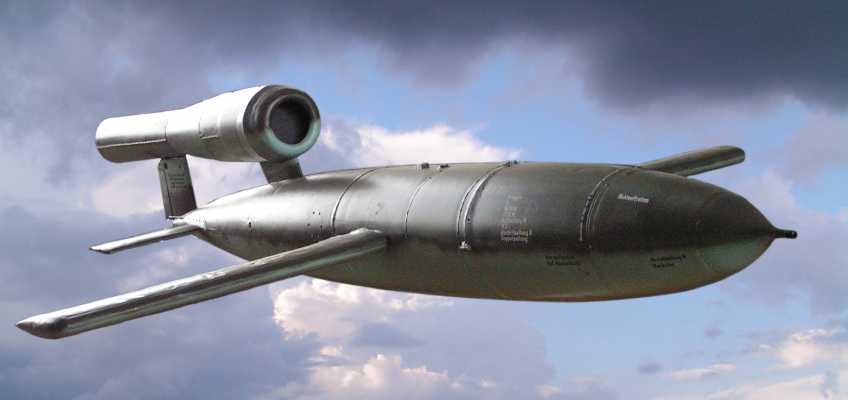

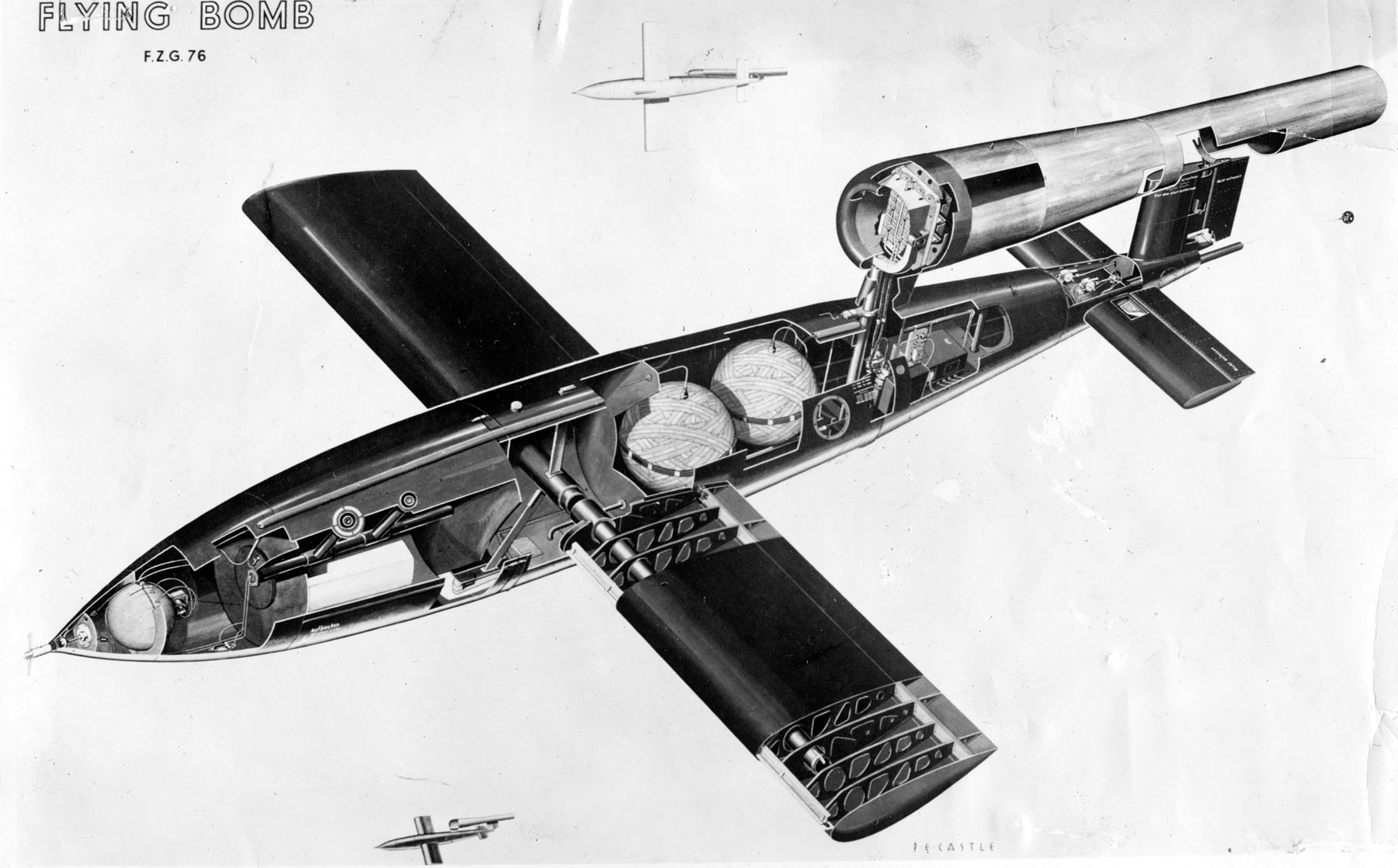

Фюзеляж «Фау-1» имел веретенообразную форму, он был изготовлен из стальных листов при помощи сварки. В средней части корпуса находились крылья длиной 1 метр. Над задней частью фюзеляжа располагался пульсирующий воздушно-реактивный двигатель (ПуВРД).

Двигатель состоял из цилиндрической камеры сгорания и длинного сопла меньшего диаметра. Основными преимуществами ПуВРД были его простота и дешевизна, которые и позволили запустить крылатую ракету в массовое производство.

Для того чтобы двигатель ракеты заработал, ракету следовало разогнать до скорости 240 км/ч. Для этого использовались специальные разгонные пусковые установки.

Стабилизация «Фау-1» достигалась за счет использования главного гироскопа, данные которого суммировались с показаниями двух дополнительных гироскопов, а также с информацией, поступающего от датчика высоты.

Управление рулями производилось с помощью сжатого воздуха. Дальность полета определялась показанием механического счетчика, который был снабжен лопастями и расположен в носу ракеты. Лопасти вращались набегающим потоком воздуха, после достижения требуемого количества оборотов ракета пикировала на цель.

«Фау-2»

Еще одним образцом немецкого «оружия возмездия» была баллистическая ракета «Фау-2». Пропаганда Третьего Рейха называла ее «сверхоружием», которому по силам изменить ход войны.

Немцы использовали эту ракету для нанесения ударов по Великобритании, больше всего от нее досталось английской столице.

Первый запуск был произведен в 1942 году, а первый боевой пуск – в 1944. Баллистическая ракета «Фау-2» совершила первый в мире суборбитальный полет, поднявшись на высоту 188 км.

История создания и применения

Работы над созданием ракетных двигателей на жидком топливе начались в Германии еще в 20-х годах прошлого столетия. В 1931 году немецкими конструкторами Риделем и Небелем был создан первый жидкотопливный ракетный двигатель с характеристиками, подходящими для практического использования.
В этот период в сфере создания ракет начинает трудиться будущий «отец» «Фау-2» Вернер фон Браун.

В 1941 году Браун завершил разработку ракеты А-4, которая работала на смеси жидкого кислорода и этанола. Именно А-4 и стала прототипом боевой ракеты «Фау-2».

Запуски «Фау-2» активно проводились до конца 1942 года, после чего были свернуты по экономическим соображениям. Дело в том, что только треть запущенных ракет успешно поражали свои цели. А денег на свои изыскания Браун тратил столько, сколько уходило на производство всей бронетехники для немецкой армии в 1940 году.

Поэтому бюджет «ракетного барона» (так неофициально называли фон Брауна) был значительно урезан. В это время была готова «Фау-1», которая была гораздо дешевле.

В 1943 году англичане разбомбили ракетный центр в Пенемюнде, чем почти на полгода приостановили работы гитлеровцев в этом направлении.

Гитлер вспомнил о баллистических ракетах только в конце 1943 года и восстановил финансирование работ.

8 сентября 1944 года был произведен первый ракетный удар «Фау-2» по Лондону. Ракета попала в жилой квартал и образовала воронку глубиной в десять метров.

К тому времени лондонцы уже «привыкли» к жужжащему звуку «Фау-1», но здесь никакого жужжания не было. Англичане не сразу поняли, что против них было применено новое оружие.

Однако эффективность «Фау-2» была довольно низкой. Эта ракеты имела невысокую точность (только половина попадала в круг с диаметров 10 км), около 2 тыс. аппаратов взорвались во время пуска или сразу после него.

Да и стоила эта ракета очень дорого. Министр вооружения Германии Альберт Шпеер в своих мемуарах назвал создание «Фау-2» ошибкой. По его мнению, не следовало тратить ограниченные ресурсы, которыми располагала воюющая страна, на столь дорогой и малоэффективный проект, а использовать их на создание зенитной ракеты для защиты немецких городов от бомбардировок союзников.

Кроме Англии, немцы использовали данную баллистическую ракету для ударов по Антверпену после захвата его войсками союзников.

Описание конструкции

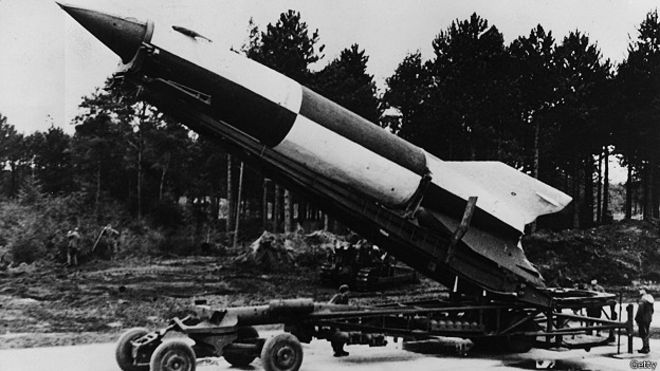

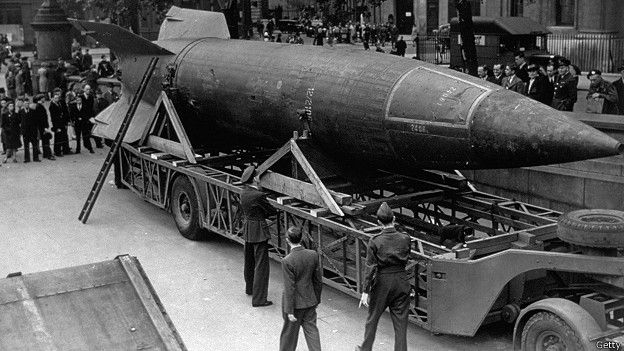

«Фау-2» — это баллистическая ракета с вертикальным взлетом, предназначенная для поражения крупных неподвижных целей. Форма корпуса ракеты – веретенообразная, у основания располагались четыре стабилизатора.

Длина «Фау-2» составляла более 14 метров, а стартовая масса – почти 13 тонн, из которых почти тонна приходилась на боевую часть.

Ракета состояла из четырех отсеков: приборного, боевого, топливного и хвостового.

«Фау-2» оснащалась жидкотопливным двигателем, горючим выступал этиловый спирт, а окислителем – жидкий кислород. Боевая часть содержала аммотол, в верхней части боевого отсека находился чувствительный контактный взрыватель.

Ниже боевого отсека располагался отсек управления, в котором находилось радиооборудование. Центральную часть ракеты занимал топливный отсек, ниже него находился двигатель и два турбонасоса.

Радиус действия «Фау-2» составлял 320 км, она могла достигать 100 км высоты.

Технические характеристики

Ниже приведены технические характеристики баллистической ракеты «Фау-2» и крылатой ракеты «Фау-1».

«Фау-1»

Максимальная скорость полёта, км/ч 550-660
Максимальная дальность полёта, км 240
Практический потолок, м 2700
Снаряжённая масса, кг 2160
Вес боевой части, кг 830
Точность попадания (КВО), км 0,9
Длина, м 8,325
Размах крыльев, м 5,37

«Фау-2»

Стартовый вес, кг 12 800
Вес топлива, кг 8 760
Вес боевого заряда, кг 980
Общая длина, мм 14 300
Наибольший диаметр, мм 1 650
Размах стабилизаторов, мм 3 520
Наибольшая скорость, м/с 1 560
Наибольшая дальность, км 260-320
Наибольшая высота полёта, км 188
Силовая установка:
количество двигателей, шт. 1
Тяга, кг/с 25 400
общее количество горючего, доставляемого в камеру сгорания, кг/с 125
удельная тяга, кг/с 100
полная тяга, кг/с 27 250
продолжительность работы на полной мощности, с 70
