"Динамический шифр Цезаря" или как работала немецкая "Энигма"...

Вашему вниманию обзорный материал (скажем так, без деталей) про принцип работы достаточно известной шифровальной машины “Энигма”.

Многие слышали, что во Второй мировой немецкая сторона использовала для шифрования специальную шифровальную машину — «Enigma».

Как утверждают источники, это устройство — было новым словом в криптографии того времени.

Как же она работала?
Шифр замены

Для начала, следует знать, что такое «Шифр замены». Это обычная замена одних букв на другие. Т.е. в таком шифре вместо буквы «А» используется, например «T», вместо «B» — «S» и т.п.

Взламывается такой шифр достаточно просто. При наличии более-менее длинного зашифрованного сообщения, можно произвести частотный анализ и сопоставить его частоте употребления букв в языке. Т.е. если в зашифрованном шифром замены сообщении много букв «Т» — то это явный признак того, что за этой буквой скрывается какая-то гласная (например, «А» или «О» т.к. обычно именно эти буквы наиболее часты в языке).

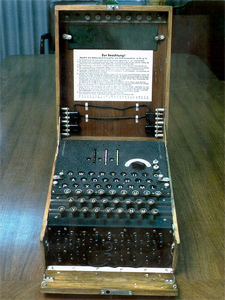

Устройство Энигмы

Энигма представляла собой как бы динамический шифр Цезаря. Т.е. изначально на барабаных выставлялось некое начальное значение (этакий random seed), которое и являлось ключом. Далее, при наборе букв, каждая буква шифровалась шифром цезаря, а потом, этот шифр менялся на другой.

Смена шифра обеспечивалась с помощью роторов.

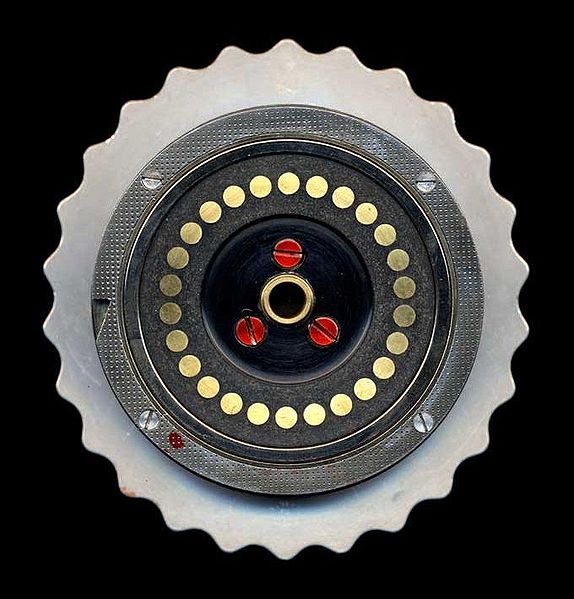

Роторы представляли собой диски, у которых было по 26 контактов с каждой стороны, соединенных внутри ротора определенным (случайным) образом. Именно проходя через ротор, сигнал преобразовывался из буквы «А» в букву «Т» и т.д.

Роторов было несколько и они поворачивались после набора каждого символа (на манер барабанного счетчика).

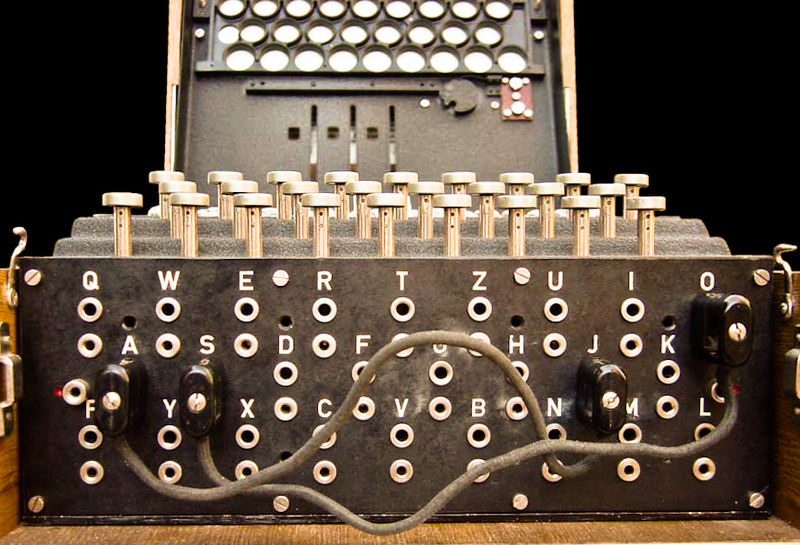

Кроме того, была еще коммутационная панель, в которую можно было вставлять провода, которые попарно меняли буквы. Т.е. воткнув провод одним концом в гнездо «А», а другим — в «Е», вы меняли эти буквы местами.

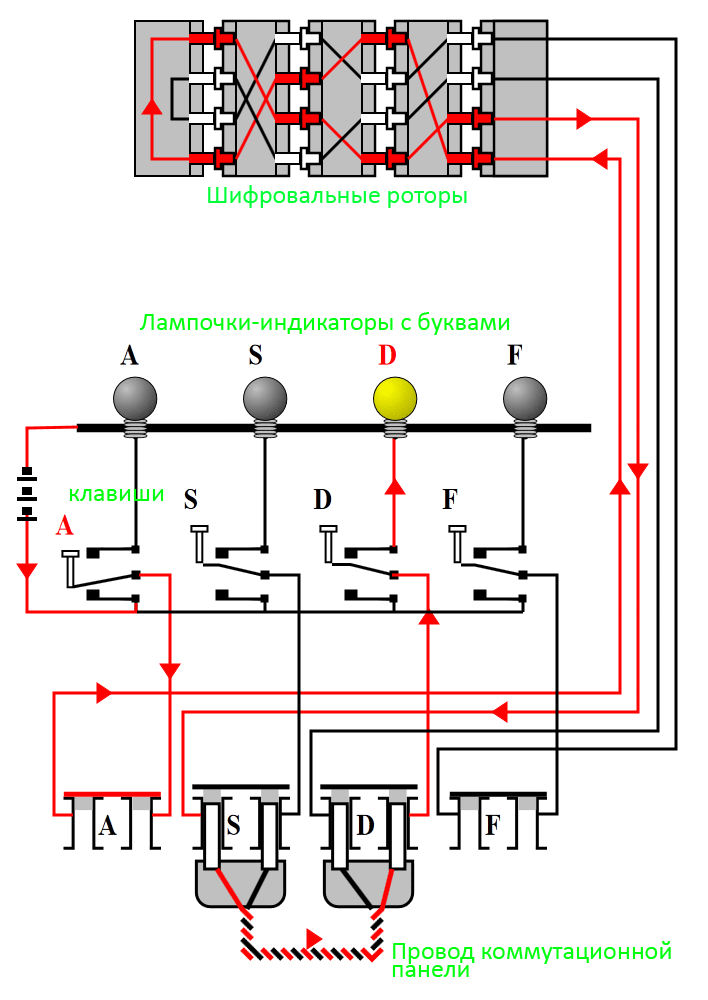

Принцип работы можно понять посмотрев на принципиальную схему:

Количество роторов варьировалось в разные годы и для разного назначения (например, во флоте использовались Энигмы с большим количеством роторов).

Для усложнения взлома операторы кодировали частоупотребимые слова (названия) каждый раз по-разному. Например, слово «Minensuchboot» могло быть написано как «MINENSUCHBOOT», «MINBOOT», «MMMBOOT» или «MMM354»

Аксессуары

Как к любому популярному устройству, к Энигме существовало большое количество аксессуаров (да-да, это началось уже тогда). Например, были авто-печатающие устройства (в обычной версии кодирование производилось загорающимися лампочками, значения которых должен был записывать оператор).

Кроме того, были дистанционные печатающие устройства (на проводах, конечно же). Чтобы оператор, вбивающий зашифрованное сообщение в машину, не имел доступа к расшифрованному.
