Швейцарская компания Energy Vault к лету завершит строительство самых масштабных в мире площадок по аккумулированию электрической энергии в гравитационных системах. Один аккумулятор строится в США, а второй — в Китае. Энергия будет запасаться при подъёме 24-тонных блоков на высоту свыше 100 метров. Её выработка будет происходить в процессе контролируемого спуска блоков на уровень земли.
Источник изображения: Energy Vault

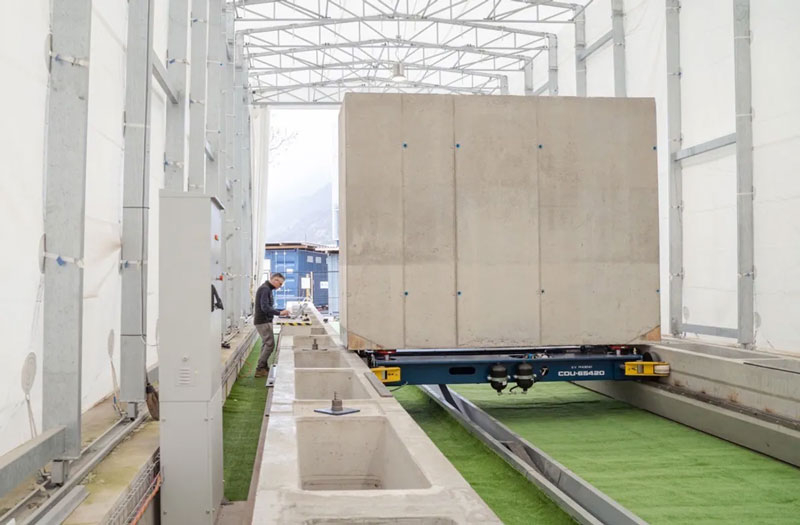

24-т блок для накопления энергии подъёмом на высоту. Источник изображения: Energy Vault
По словам проектировщиков, гравитационные аккумуляторы просты, надёжны, собираются из местных комплектующих, включая блоки, и могут работать в любых климатических условиях без специального контроля и сложного климатического оборудования. В момент избытка электрической энергии 24-т блоки подаются к лифтам и поднимаются на высоту. В США сооружение будет достигать в высоту 140 м, а в Китае — 120 м. Когда выработка электрической энергии падает, что актуально в случае солнечной и ветряной энергетики, блоки спускаются на лифтах вниз, раскручивая роторы генераторов и вырабатывая электричество.
За время спуска блока размерами 3,5 × 2,7 × 1,3 м со скоростью 2 м/с вырабатывается примерно 1 МВт электричества с КПД более 80 %. Здания гравитационного аккумулятора можно строить не только вверх, но и вширь, таким образом наращивая ёмкость хранения энергии. Например, хотя китайский аккумулятор будет ниже строящегося в США, за счёт большей площади сооружения он может хранить до 100 МВт·ч электричества, тогда как американский — всего 36 МВт·ч.
Блоки для запасания энергии изготавливаются на месте из прессованной земли. Добавляются только скрепляющие растворы не более 1 % на вес блока. Система простая и неприхотливая в эксплуатации. Разработчик даёт 35 лет гарантии на работу гравитационной аккумулирующей системы.

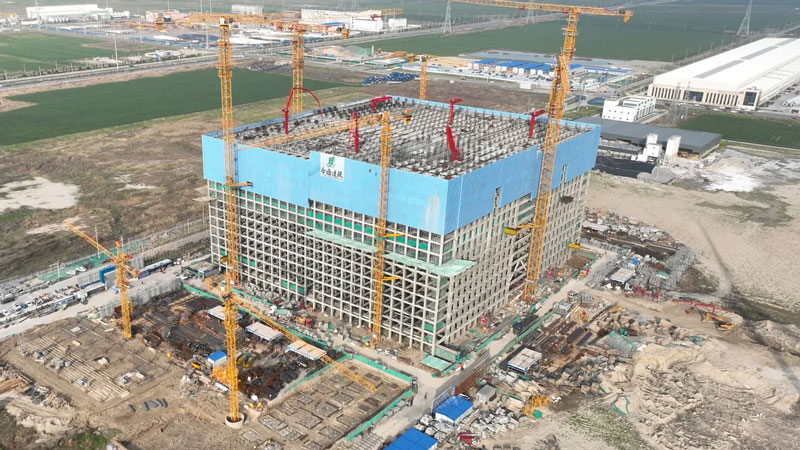

Строительство гравитационного аккумулятора в Китае
В Швейцарии компания Energy Vault с 2020 года эксплуатирует опытный аккумулятор ёмкостью 5 МВт·ч. Он подключён к местной электросети и является не просто демонстратором, а рабочим инструментом. Но это маленький по своим масштабам проект. Два новых проекта — один в США в Снайдере (штат Техас) и второй в Китае к северу от Шанхая — станут доказательством хорошего и надёжного масштабирования платформы.
https://3dnews.ru/1085622/shve...

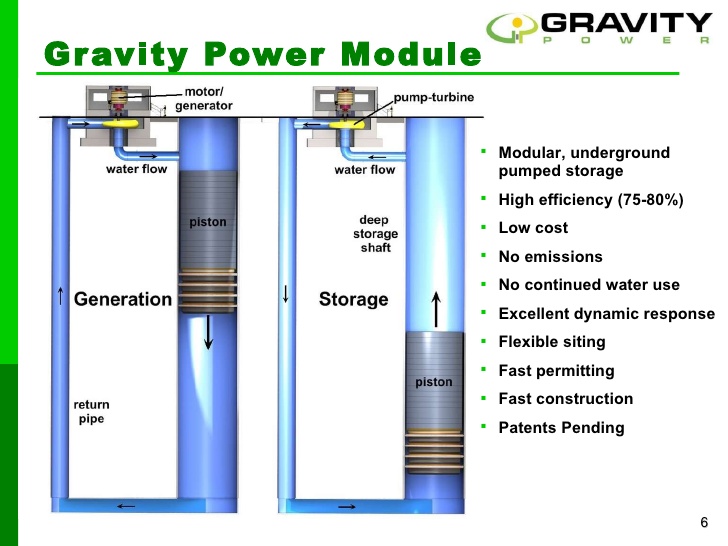

Гравитационная батарея-это тип накопителя энергии, который накапливает гравитационную энергию, энергию, накопленную в объекте в результате изменения высоты под действием силы тяжести, также называемую потенциальной энергией. Гравитационная батарея работает, используя избыточную энергию из сетки, чтобы поднять массу для генерации гравитационной потенциальной энергии, которая затем сбрасывается для преобразования потенциальной энергии в электричество с помощью электрического генератора.

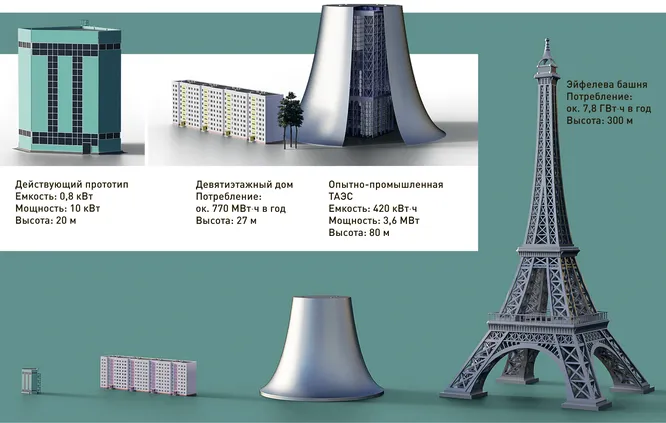

Накопитель в новосибирском Академгородке много места не занимает. За самым обыкновенным забором стоит новенькое здание размером с пятиэтажку – шоу-рум, в котором размещен действующий прототип твердотельной аккумулирующей электростанции (ТАЭС) высотой 20 м и мощностью 10 кВт. Внутри здания вдоль стен расположены две узкие ячейки ТАЭС шириной около 2 м и длиной около 12 м.
Принцип работы их основан на накоплении потенциальной энергии: двигатель потребляет электроэнергию из сети и с помощью каната поднимает наполненные грунтом полимерные мешки. Они крепятся наверху и в любой момент готовы начать спуск, вращая вал генератора. По словам основателя проекта «Энергозапас» Андрея Брызгалова, инженеры изучили почти сотню идей для промышленных накопителей энергии, но не нашли подходящего варианта и создали собственный.
В самом деле, Россия – страна богатая, но не рельефом. «Это практически ровный стол, – рассказывает Андрей Брызгалов, – возводить ГАЭС можно лишь в отдельных районах, остальное – равнинная плоскость». В отличие от водохранилища, ТАЭС можно установить где угодно: для строительства не требуется водохранилищ и естественного перепада высот. Мешки заполняются местным грунтом, который добывают при строительстве фундамента, а строить можно в чистом поле, которого в России достаточно.
Оптимальная мощность ТАЭС при высоте 300 м будет порядка 1 ГВт, а емкость определяется площадью накопителя и при застройке 1 км2 составит 10 ГВт·ч, то есть станция займет примерно в пять раз меньше места, чем аналогичная ГАЭС. Тысячи специальных многошахтных лифтов, снабженных системой рекуперации, будут перемещать за сутки около 15 млн т груза. «Ежедневный грузооборот одной такой ТАЭС будет всемеро больше, чем у крупнейшего мирового порта, Шанхайского, – объясняет Андрей Брызгалов. – Вы представляете себе уровень задачи?» Неудивительно, что дальше начинается физика уже отнюдь не школьного уровня.
«Мы не можем позволить себе строить сразу 300-метровую башню, – говорит Андрей Брызгалов, – это по меньшей мере легкомысленно. Поэтому мы делаем конструкцию минимальных размеров, при которых она обладает свойствами полноразмерной ТАЭС». Как только проект получит господдержку в рамках Национальной технологической инициативы, в «Энергозапасе» приступят к работе. Возведение 80-метровой башни мощностью более 3 МВт позволит испытать строительные решения, которые на данный момент прошли только модельные испытания на многоядерных компьютерных кластерах.
В самом деле, какой бы простой ни была высотная конструкция, ей предстоит столкнуться с опасностью землетрясений и нагрузкой ветра. Но вместо обычных решений с применением все более мощных и тяжелых несущих элементов из стали и бетона ТАЭС использует массу инженерных находок. Для борьбы с ветром ее окружат защитной «юбкой», которая раскинется на ширину примерно в четверть радиуса самой станции. Она будет превращать горизонтальное давление ветра в вертикальную нагрузку, на которую рассчитана конструкция. «Это позволяет значительно сократить расходы на металл, который применяют для компенсации изгибных нагрузок, снизить себестоимость ТАЭС и тем самым поднять ее конкурентоспособность», – объясняют разработчики.
Сейсмические колебания демпфирует сама конструкция – матрица вертикальных колонн, к каждой четверке которых подвешено до девяти 40-тонных грузов. «В любой конкретный момент перемещается лишь небольшое количество груза, остальное действует как отвес, подавляя раскачивание. Несмотря на огромную массу, даже благодаря ей мы получили самое сейсмостойкое здание в мире, – уверяет Андрей Брызгалов, – причем практически без дополнительных расходов». Легкая, простая, лишенная перекрытий, такая башня будет в несколько раз дешевле обычного здания тех же размеров.
