Ракетоносец МАЗ-543 — лучший четырехосный автомобиль Советской армии

Этот полноприводный автомобиль, целиком и полностью оснащенный отечественными агрегатами и узлами, фактически стал высшим достижением советского военно-автомобильного комплекса, а строгая контрольно-приказная система разработки и производства обеспечила доведение его конструкции до мирового уровня.

Первоначально машину планировалось использовать только под монтаж ракетных комплексов, но впоследствии на базе МАЗ-543 были созданы новые боевые системы и обширный шлейф вспомогательных средств, превратившие его в самый востребованный и распространенный тяжелый автомобиль Советской армии.

ВЫСОКАЯ МОЩНОСТЬ, НАДЕЖНОСТЬ КОНСТРУКЦИИ, КАЧЕСТВО СБОРКИ И ПРОХОДИМОСТЬ, ПРИСПОСОБЛЕННОСТЬ К ЭФФЕКТИВНОЙ ЭКСПЛУАТАЦИИ В ЛЮБЫХ ДОРОЖНЫХ УСЛОВИЯХ И КЛИМАТИЧЕСКИХ ЗОНАХ И ОТНОСИТЕЛЬНО НЕВЫСОКАЯ СОБСТВЕННАЯ МАССА, ДОСТИГНУТАЯ ПУТЕМ ШИРОКОГО ПРИМЕНЕНИЯ ЛЕГИРОВАННЫХ СТАЛЕЙ, АЛЮМИНИЯ И СТЕКЛОПЛАСТИКА – ВОТ ОСНОВНЫЕ ПРЕИМУЩЕСТВА ЭТОГО ГРУЗОВИКА.

Когда-то на военных парадах автомобили МАЗ-543 с новыми видами вооружения буквально каждый год преподносили иностранным наблюдателям очередные шокирующие «сюрпризы». До недавнего времени эти машины прочно удерживали свой высокий статус и до сих пор остаются на вооружении Российской армии.

К проектированию нового поколения тяжелых четырехосных машин СКБ-1 Минского автозавода под руководством главного конструктора Бориса Львовича Шапошника приступили в начале 1960-х, а организация производства 543-го семейства стала возможной лишь с передачей выпуска седельных тягачей МАЗ-537 на Курганский завод. Для сборки новой автотехники на МАЗе был образован секретный цех, позднее преобразованный в производство специальных колесных тягачей, а СКБ-1 превратилось в Управление главного конструктора № 2 (УГК-2).

                                                 Семейство МАЗ-543

По общей конструкции и агрегатной базе семейство МАЗ-543 являлось более быстроходной и маневренной транспортной модификацией седельных тягачей МАЗ-537Г, получившее модернизированные агрегаты, новые кабины и существенно увеличенную монтажную длину рамы. На шасси с оригинальной так называемой живой клепано-сварной рамой монтировали 525-сильный дизель Д12А-525А V12, автоматическую трансмиссию с модернизированным гидротрансформатором и трехступенчатой коробкой передач, новые дисковые колеса на торсионной подвеске с регулируемым давлением в широкопрофильных шинах.

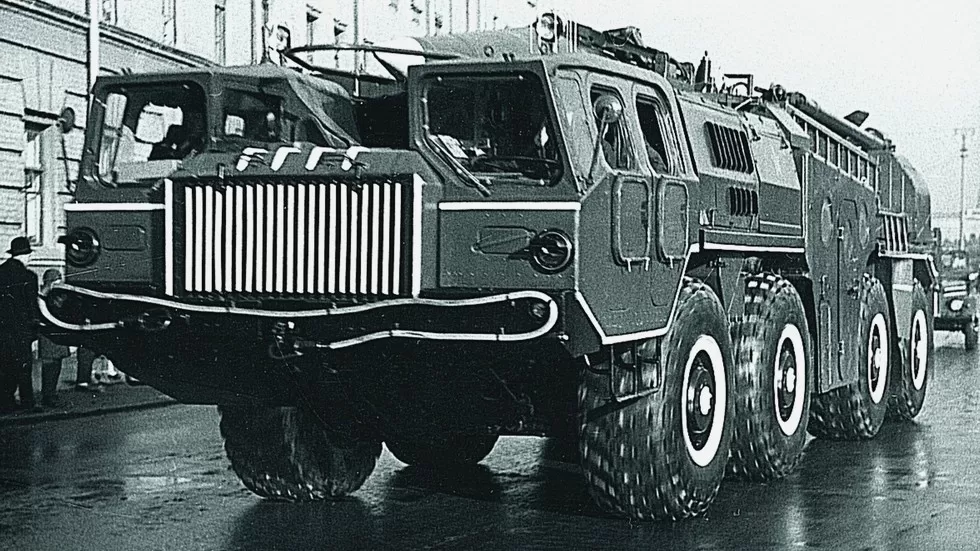

Первое армейское шасси МАЗ-543 с ракетной системой 9К72 (фото автора)

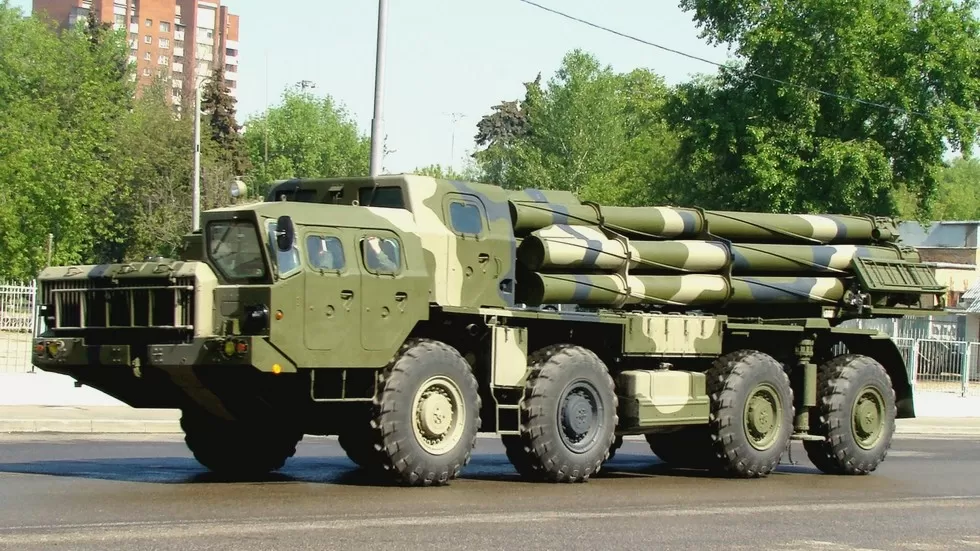

Мощная система залпового огня «Смерч-М» на шасси МАЗ-543М (фото автора)

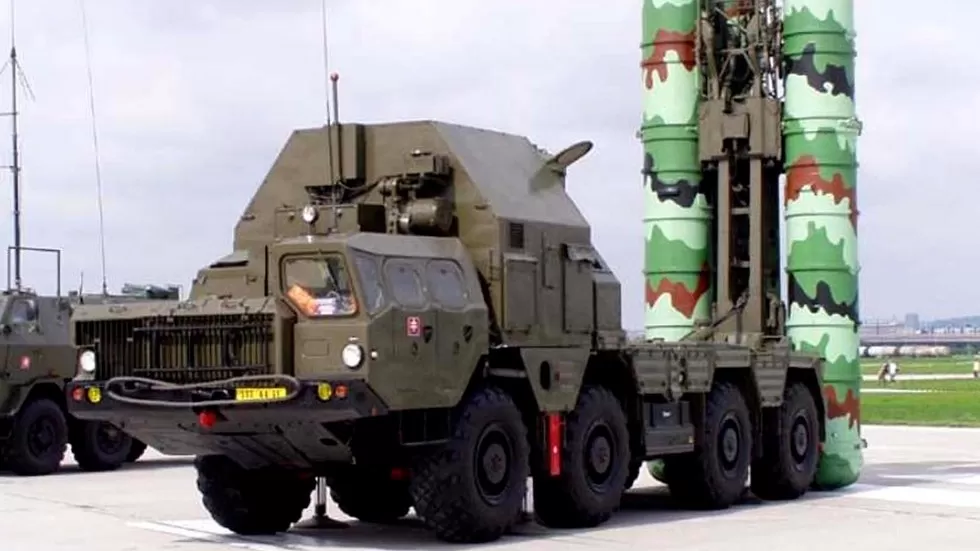

Революционная зенитная система С-300 на автомобиле МАЗ-543М (фото автора)

Основу 543-го семейства составляли базовые шасси МАЗ-543, МАЗ-543А и МАЗ-543М с новыми стеклопластиковыми боковыми кабинами с обратным наклоном лобовых стекол, ставшими своеобразной «визитной карточкой» всей гаммы. Кабины имели правое и левое исполнения, а два члена экипажа располагались по оригинальной схеме тандем — на индивидуальных сиденьях друг за другом. Свободное пространство между ними использовалось под установку радиатора и размещение передней части ракеты. Все машины имели единый размер колесной базы 7,7 метра, с полной нагрузкой развивали скорость по шоссе 60 км/ч и расходовали 80 л топлива на 100 км.

                                                         МАЗ-543

Родоначальником 543-го семейства являлось «легкое» базовое шасси грузоподъемностью 19,1 т с незамысловатым индексом МАЗ-543. Первые шесть прототипов были собраны весной 1962 года и отправлены на волгоградский завод «Баррикады» для монтажа ракетной системы. Выпуск машин МАЗ-543 начался осенью 1965-го. На них перед моторным отсеком стояли две изолированные друг от друга двухдверные кабины, что предопределило сравнительно небольшой передний свес (2,5 м) и монтажную длину рамы чуть более шести метров. Автомобили МАЗ-543 собрали в количестве 1 631 экземпляра.

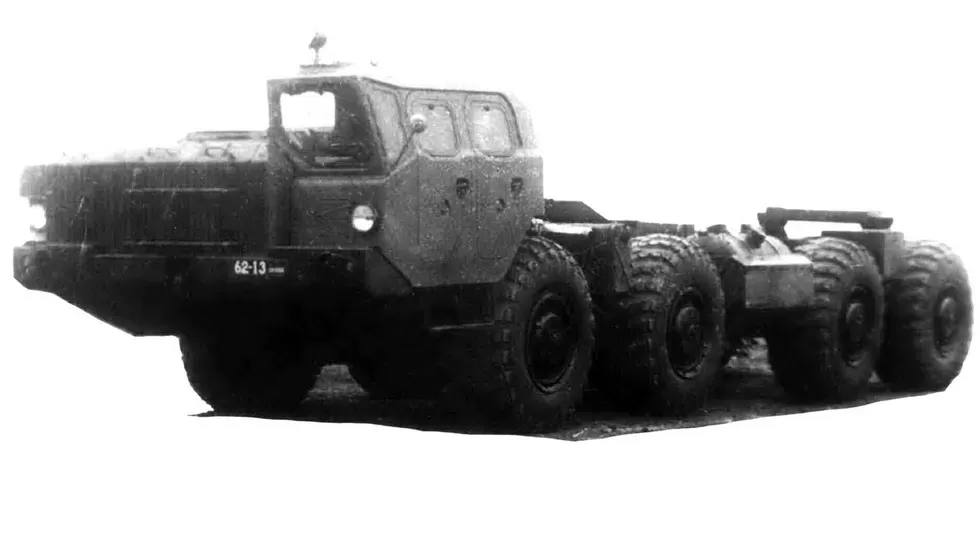

Прототип шасси МАЗ-543 для ракетного комплекса 9К72 (из архива НИИЦ АТ)

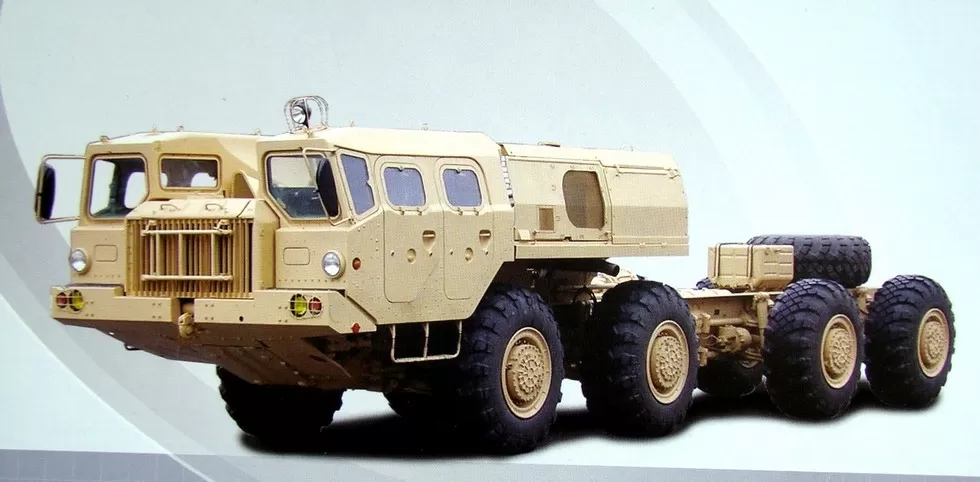

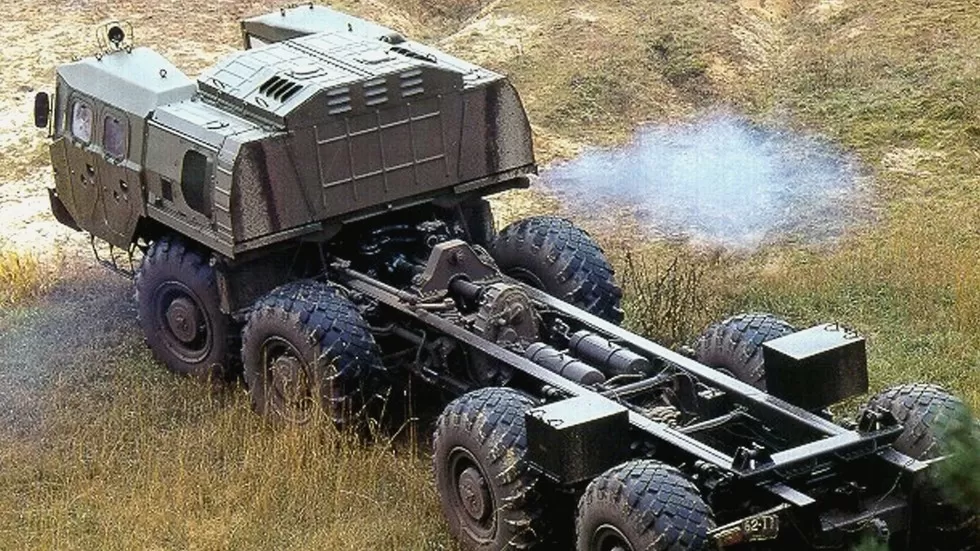

Шасси МАЗ-543 позднего выпуска для вспомогательного оснащения (из проспекта МЗКТ)

В Народной армии ГДР на шасси МАЗ-543 монтировали короткие цельнометаллические кузова с тентом и усиленные сцепные приспособления, превращавшие их в мобильные ремонтно-эвакуационные средства или балластные тягачи.

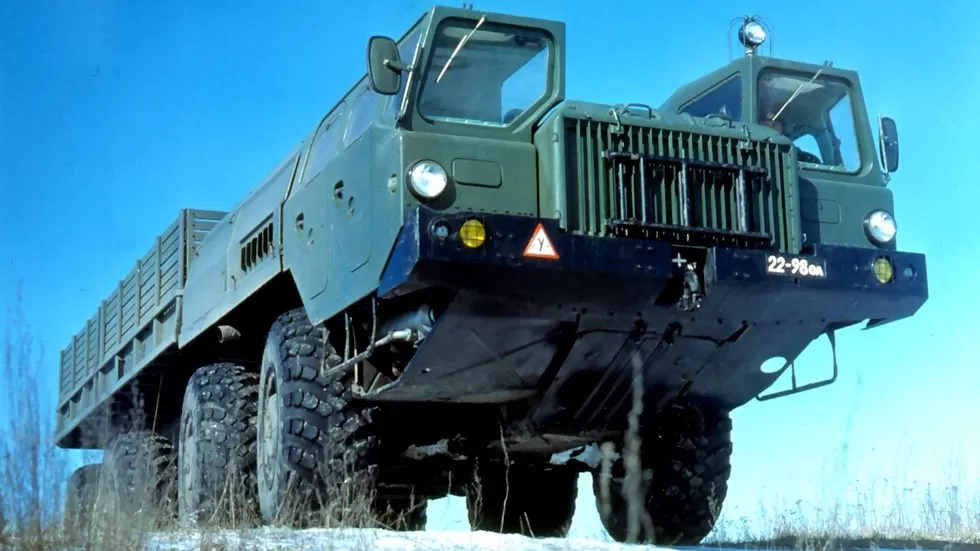

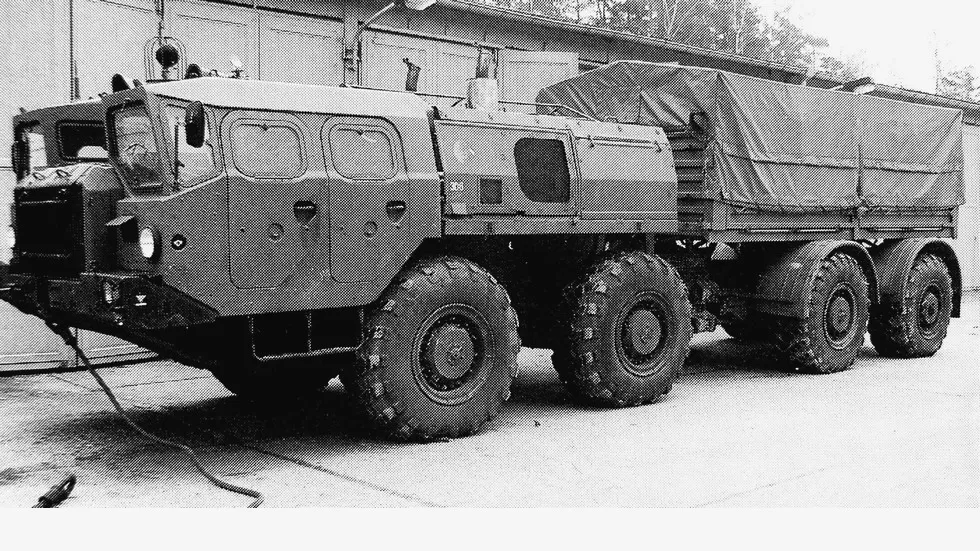

 Бортовой автомобиль-тягач на шасси МАЗ-543 в Народной армии ГДР

На первом этапе главным предназначением этой версии являлось несение опытных ракетных комплексов оперативно-тактического звена. Первым из них стала макетная система комплекса 9К71 «Темп», за которой последовала самоходная пусковая установка (СПУ) 9П117 нового комплекса 9К72.

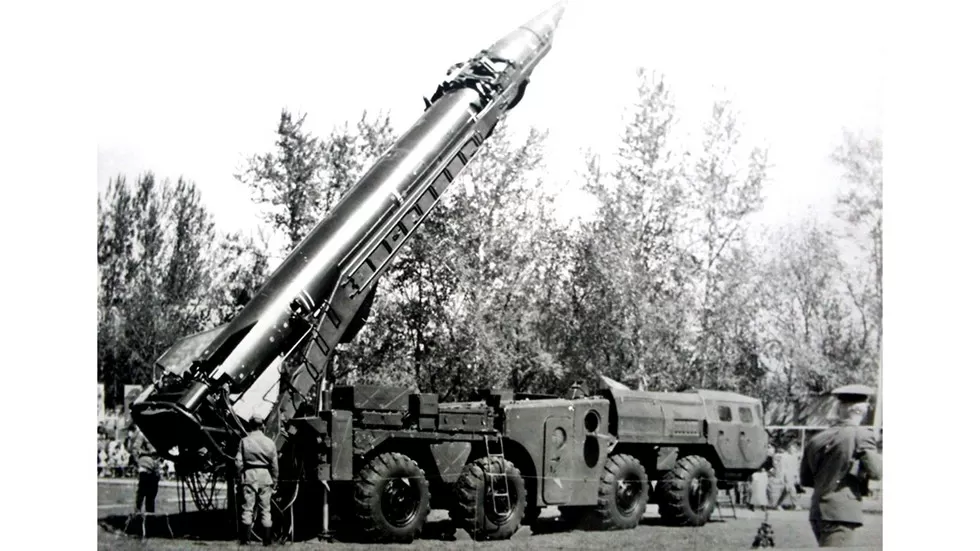

Передовой оперативно-тактический ракетный комплекс 9К72 на шасси МАЗ-543

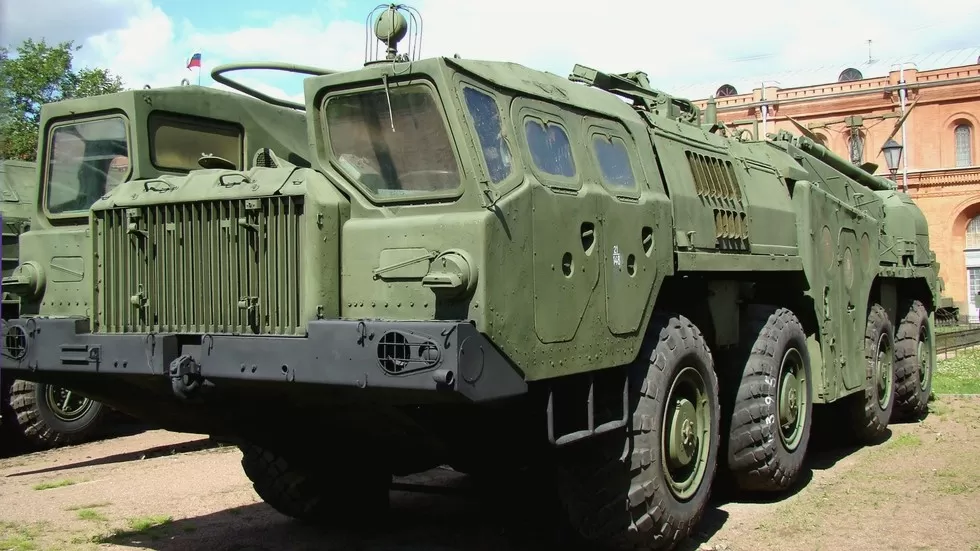

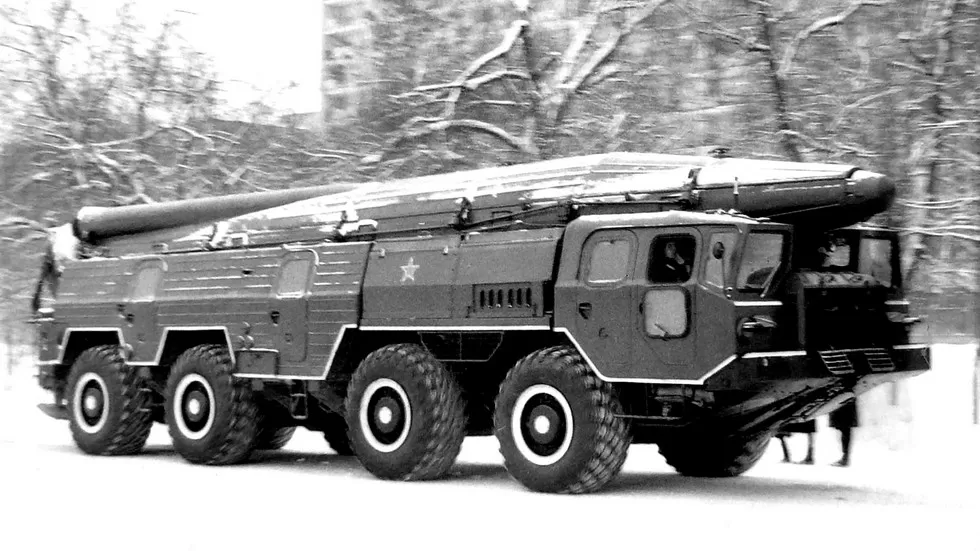

Пусковая установка 9П117М мобильного ракетного комплекса 9К72 (фото автора)

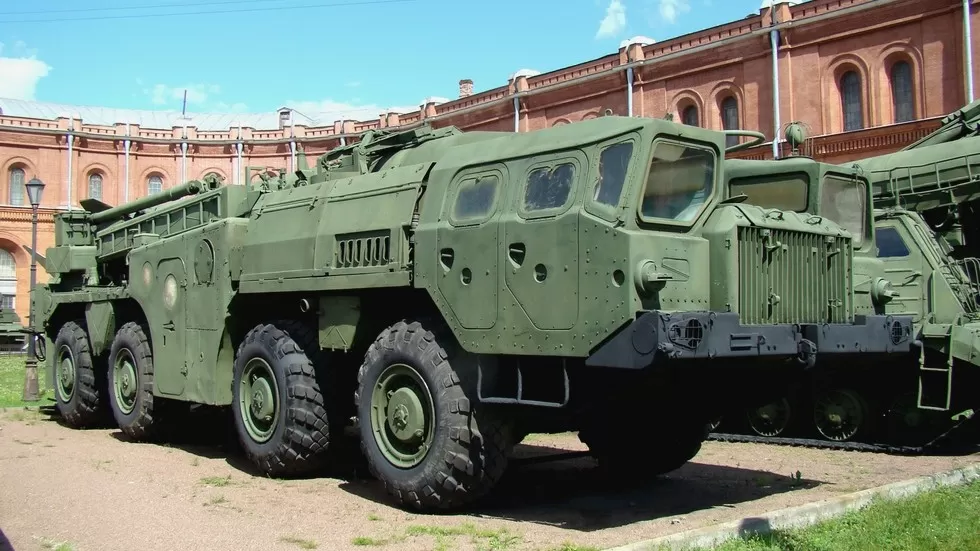

Самоходная ракетная пусковая установка 9П117М в боевой готовности

На этой базе монтировали также первые образцы берегового ракетного комплекса «Рубеж», радиорелейной станции связи, пунктов боевого управления, войскового автокрана 9Т35, дизельных электростанций и т. д.

                                                             МАЗ-543А

В 1963 году первый образец шасси МАЗ-543А с полезной нагрузкой 19,4 т сразу же поступил под монтаж СПУ оперативно-тактического ракетного комплекса (ОТРК) «Темп-С», а потом служил основой для войсковых кузовов и надстроек. Его промышленное изготовление началось в 1966-м и два года спустя переросло в серийное производство.

Главным отличием машины от модели МАЗ-543 являлась незаметная со стороны перекомпоновка шасси путем небольшого продвижения обеих кабин вперед. Это привело к мизерному увеличению переднего свеса (всего на 93 мм) и удлинению полезной части рамы до семи метров. До середины 2000-х годов было выпущено свыше 2,6 тысяч шасси МАЗ-543А.

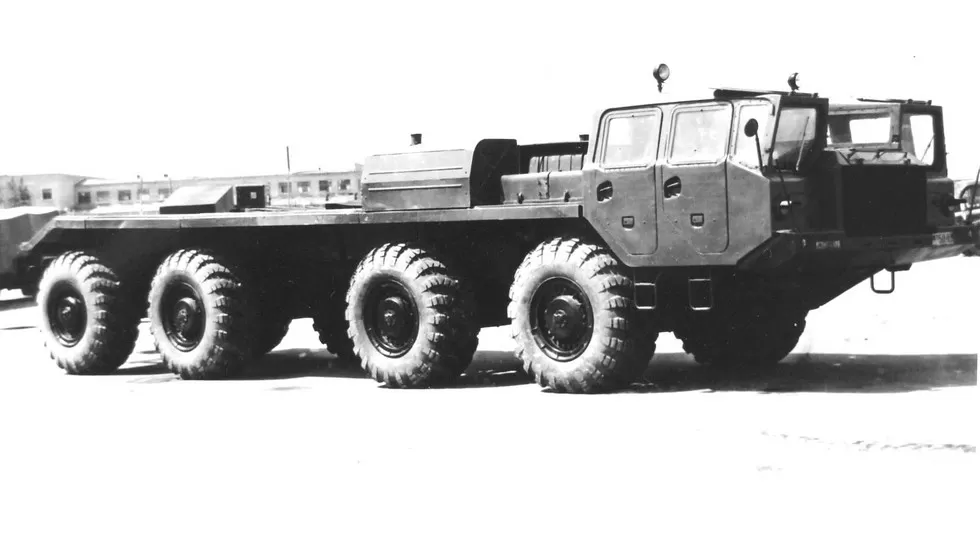

Серийное шасси МАЗ-543А с монтажной длиной рамы более 7 метров (из архива СКБ-1 МАЗ)

    Испытания шасси МАЗ-543А с двумя сдвинутыми вперед кабинами

Главным и наиболее серьезным предназначением машины МАЗ-543А являлось несение пусковой установки 9П120 ОТРК «Темп-С» и входивших в ее состав транспортной и транспортно-заряжающей машины (ТЗМ), а также ТЗМ системы залпового огня «Смерч».

Оперативно-тактический комплекс «Темп-С» на базе МАЗ-543А (фото автора)

Самоходная пусковая установка 9П120 ракетной системы «Темп-С» (фото автора)

На этом автомобиле базировался расширенный набор военной техники: транспортно-установочные агрегаты, автокраны, подвижные командные пункты, машины связи и охраны ракетных комплексов, радиолокационные средства, мастерские, электростанции и другие.

Оборудование установочной спецмашины ТУАН на шасси МАЗ-543А

           Опытные и мелкосерийные машины семейства МАЗ-543

В конце 1960-х и начале 1970-х годов к 543-му семейству относилось несколько проходных экспериментальных и мелкосерийных модификаций. Первыми в алфавитном порядке являлись два опытных образца шасси МАЗ-543Б, построенные на базе МАЗ-543 и служившие для монтажа модернизированной пусковой установки 9П117М комплекса 9К72.

Главной новинкой был малоизвестный прототип МАЗ-543В с принципиально иной компоновкой и полезной нагрузкой 19,6 т, послуживший основой известного в будущем варианта МАЗ-543М. В отличие от предшественников, на нем впервые появилась единственная сдвинутая вперед двухместная кабина, расположенная с левой стороны рядом с моторным отсеком. Такая компоновка позволила существенно удлинить монтажную часть рамы под установку более крупного оборудования. Шасси МАЗ-543В собрали в количестве 233 экземпляров.

Опытное шасси МАЗ-543В с одной передней кабиной (из архива НИИЦ АТ)

Для выполнения тыловых транспортных операций в Советской армии и народном хозяйстве в середине 1960-х был разработан многоцелевой бортовой вариант МАЗ-543П двойного назначения, выполнявший роль учебных машин или балластных тягачей для буксировки артиллерийских орудий и тяжелых прицепов.

Бортовое шасси МАЗ-543П в качестве военной учебной машины (из архива Л. Шугурова)

К малоизвестным единичным прототипам, не получившим развития, относились шасси МАЗ-543Д с многотопливным вариантом штатного дизеля и экспериментальный «тропик» МАЗ-543Т для эксплуатации в горной и пустынной местности.

                                                      МАЗ-543М

В 1976 году, через два года после создания и испытаний опытного образца, родилось наиболее удачное, совершенное и эффективное шасси МАЗ-543М, сразу же поступившее в производство и на вооружение, а затем возглавившее всё 543-е семейство. От двух первых машин 543/543А новый автомобиль отличался установкой только одной левой кабины, расположенной рядом с моторным отсеком и сдвинутой на передний свес рамы, достигший своего максимума (2,8 м). При этом все агрегаты и узлы не претерпели изменений, а полезная нагрузка возросла до 22,2 т.

Полигонные испытания 525-сильного шасси МАЗ-543М с одной кабиной (из архива СКБ-1 МАЗ)

     Готовое спецшасси МАЗ-543М на территории Минского автозавода

Поздний вариант шасси МАЗ-543М с длиной рамы около 9 м (из проспекта МЗКТ)

К немногочисленным модификациям этого автомобиля относилось пробное многоцелевое шасси с цельнометаллической бортовой платформой от гражданского грузовика МАЗ-7310 двойного назначения.

Оригинальный вариант шасси МАЗ-543М с цельнометаллическим кузовом (из архива НИИЦ АТ)

На долю МАЗ-543М приходились наиболее мощные и совершенные отечественные системы вооружения и многочисленные специализированные надстройки и кузова-фургоны. На нем монтировали самую мощную в мире боевую систему залпового огня «Смерч», пусковые установки берегового артиллерийского комплекса «Берег» и ракетного «Рубеж», несколько типов зенитных пусковых систем С-300 и т. д.

Серийная самоходная многозарядная система залпового огня «Смерч-М» (фото автора)

Первая мобильная четырехзарядная пусковая установка системы С-300ПМУ

Транспортная машина противоракетного комплекса «Амур» (фото Р. Белозерского)

Самым же обширным был перечень вспомогательных средств обеспечения подвижных ракетных комплексов: мобильные командные пункты, машины обнаружения целей, связи, боевого дежурства, обороны и охраны, автономные мастерские и электростанции, передвижные столовые и общежития для боевого расчета и многие другие.

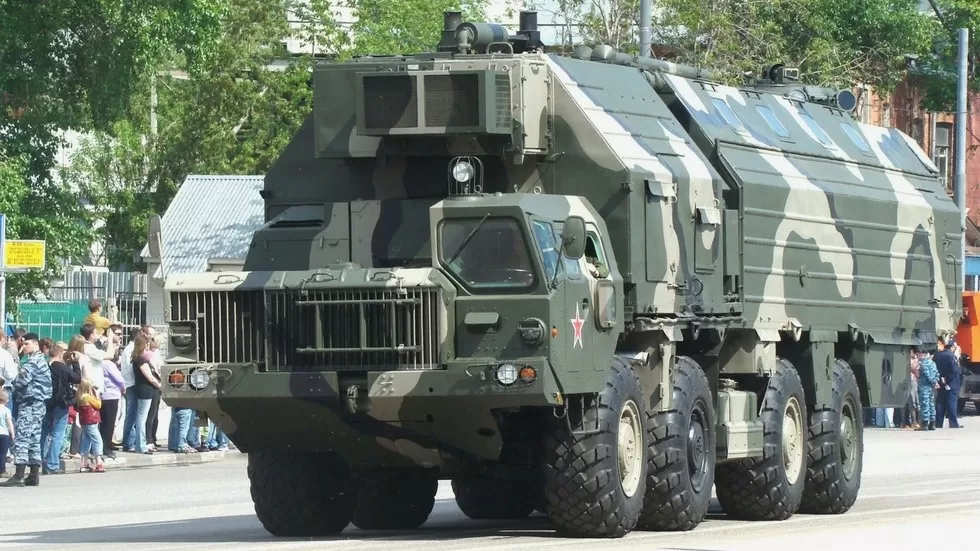

Тропосферная радиостанция «Торф-2» высшего командного звена (фото автора)

Машина боевого дежурства в обитаемом кузове на шасси МАЗ-543М (фото автора)

Мобильная 24-местная полевая гостиница 15Т118 на автомобиле МАЗ-543М

Пик производства машин МАЗ-543М пришелся на 1987 год. До середины 2000-х Минский автозавод собрал свыше 4,5 тыс. машин этой серии.

Распад Советского Союза привел к остановке серийного производства всех трех базовых шасси МАЗ-543, но их продолжали собирать небольшими партиями по заказам для восполнения парка списанной автотехники, а также для опробования на них новых перспективных систем вооружения. К середине 2000-х в Минске в общей сложности собрали более 11 тыс. машин 543-й серии, на которых размещалось около ста систем вооружения и военного оборудования. С 1986 года по лицензии сборка доработанных машин серии МАЗ-543 осуществляется китайской фирмой Wanshan под маркой WS-2400.

В 1990 году, накануне распада СССР, для замены уже устаревших к тому времени машин МАЗ-543 был создан многоцелевой 22-тонный прототип МАЗ-7930 с многотопливным двигателем V12 мощностью 500 л. с. и многоступенчатой трансмиссией Ярославского моторного завода, новой моноблочной кабиной и высокобортным стальным кузовом.

Прототип многоцелевого автомобиля-шасси МАЗ-7930 (из архива НИИЦ АТ)

Опытный грузовик МАЗ-7930 с цельнометаллическим кузовом (из архива НИИЦ АТ)

Тем временем 7 февраля 1991 года военное подразделение Минского автозавода было выведено из состава головного предприятия и преобразовано в Минский завод колесных тягачей (МЗКТ) с собственными производственными мощностями и научно-исследовательским центром. Несмотря на это, в 1994-м опытные образцы прошли испытания, через четыре года поступили в производство и в феврале 2003 года под маркой МЗКТ-7930 были приняты на снабжение Российской армии, где служат для монтажа новых видов вооружения и спецнадстроек.

Предсерийный вариант 500-сильного автомобиля МЗКТ-7930 (фото автора)

До настоящего времени базовые машины семейства МАЗ-543 остаются в производственной программе МЗКТ и при необходимости могут быть вновь поставлены на конвейер.
