Здравствуйте, уважаемые читатели!
Ну, вот, добрались мы и до наших "камней преткновения", спать не дающих хисторическим братишкам, -
технологий обтёски, шлифовки и полировки

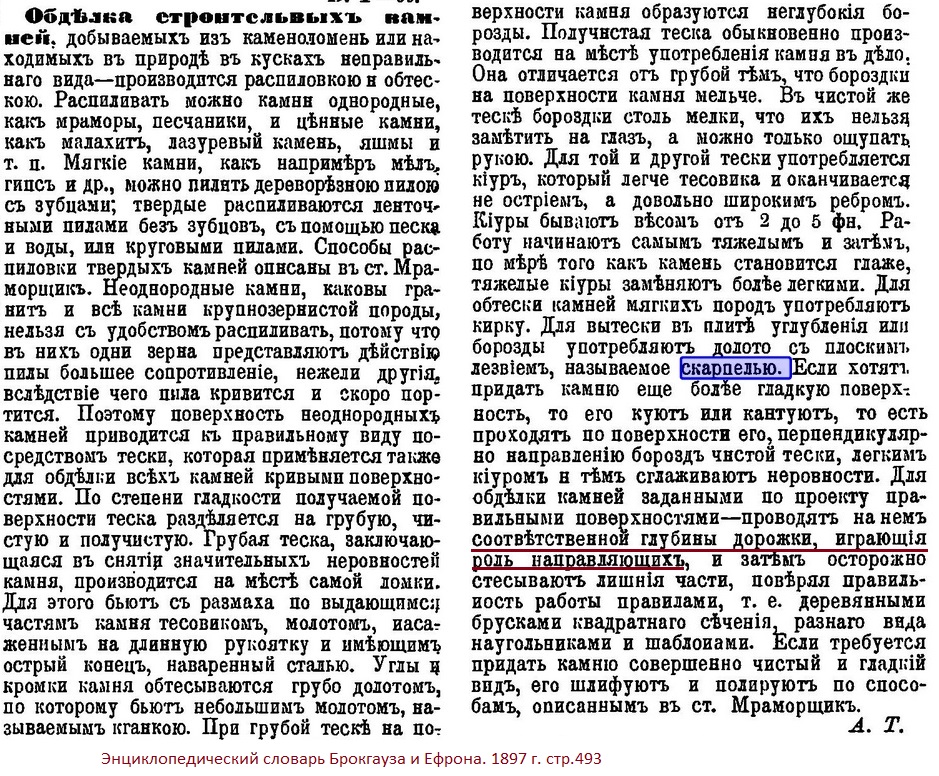

В журнале Зодчий, с цитирования которого началась эта серия, сообщается о том, какими способами обрабатывали (обделывали) гранитные штуки. Для удобства различения (где идут слова автора статьи 1874 года, а где - мои) далее выделяю отсебяшные курсивом.
Рекомендую также ознакомиться со статьёй, которую ещё в 2016 году опубликовал коллега Fenol.
Итак, Н. М. Бихеле в своей статье пишет:
Обделка гранитных камней производилась следующим образом: на доставленный камень накладывался шаблон или лекало, отмечались главные поверхности постелей и лица, после чего вытёсывались заправки (у Фенола они названы "дорожками", см. ниже), количество и направление которых зависит от более или менее сложной формы обделываемого камня.
Между этими заправками остаются выступающие части камня, которые скалывались тесовиками, а в иных случаях долотами.

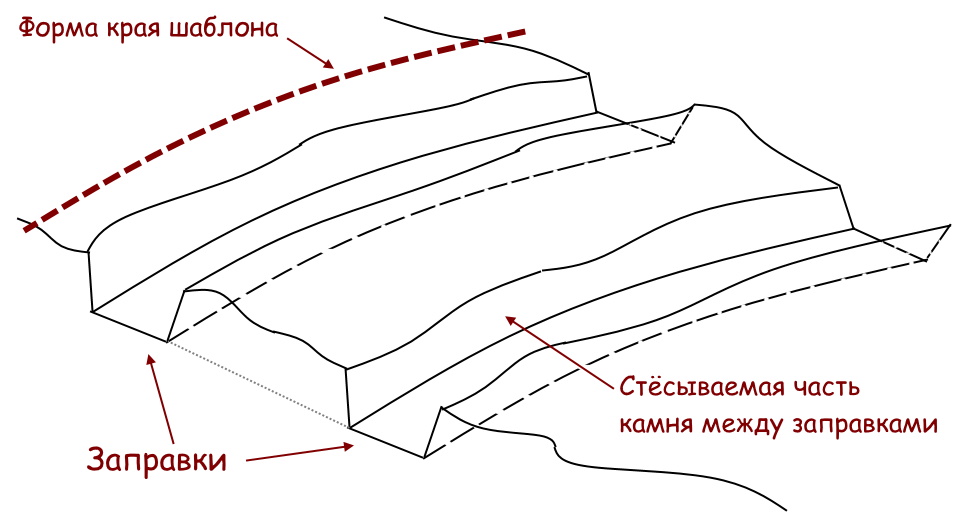

Слово «заправка» обозначает не только то, что отправляют в бульон при варке супов, но это ещё и термин в каменотёсном деле. Это, своего рода канавка, дно которой на промежуточном этапе обработки является ориентиром для создания будущей поверхности изделия. Такую канавку протёсывают после разметки, а форма её дна (по долевой линии) должна повторять форму рабочей линии шаблона. Посмотрите, какие заправки/дорожки делали для вытёсывания колонн Исаакия и Александровской
Из альбома архитектора Антонио Адамини, хранящегося в НТБ ПГУПС
Заправки делают и в наше время те, кто занимается обработкой камня вручную.
Можно посмотреть ролик об изготовлении шара, в котором имеются кадры о заправках и применении шаблона.
Далее цитирую Фенола:
Рис. 3
Эта работа, хотя довольно грубая, тем не менее производилась весьма осторожно, так как от толщины скалываемого слоя, а равно и от формы камня, зависят разные случайности, могущие испортить всю штуку, чему при работе у нас даже был один пример. Образовавшимися таким образом в уровень с заправками поверхностями составился оболваненный вид того камня, который требовался проектом.
Дальнейшая затем обделка начиналась всегда с нижней постели и производилась постепенно, а именно: сколотые поверхности обтёсывались нагрубо, т.е. в наминку, потом получисто под деревянные шаблоны и лекала, имевшие значительные запасы против железных лекал шаблонов. По окончании этой получистой тёски, камень приводился в проектный вид только начерно, затем приступали к чистой тёске по железным шаблонам и лекалам, поверхности же, назначенные под полировку, отделывались окончательно мелкой наковкой их, для чего употреблялись самые лёгкие тесовики и скарпели.

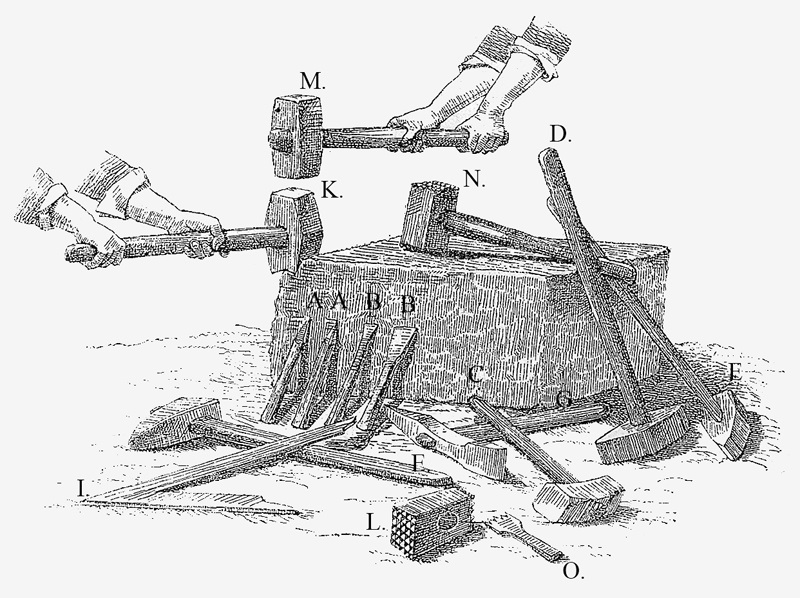

Скарпели обозначены буквой В, тесовик - G
Предварительная подготовка поверхностей под полировку состояла в шлифовке песком в несколько приёмов: для этого на поверхность, назначенную под полировку, насыпался сперва крупный кварцевый песок, смачивался водой, и кусками гранитных камней или нарочно приготовленными чугунными тёрками производилось трение, потом песок заменялся другим - более мелким, и т.д. Этот процесс производился до тех пор, пока камень принимал на ощупь гладкую, не шероховатую поверхность, причём следили, чтобы на поверхностях не оставалось пяток от тесовиков или вообще знаков от инструментов; на отшлифованные таким образом поверхности накладывались железные шаблоны и лекала, и если оказывалось, что они не по всей поверхности плотно и ровно прилегают, то камни вновь подвергались трению песком.
Полировка
Готово отшлифованные камни поступали на полировку, для чего употреблялся наждак, постепенно размельчённый; сперва накладывался наждак крупный, поливался водой и растирался на поверхности железками. При такой работе соблюдалось, чтобы люди делали полные размахи, и чтобы при длинных штуках размахи двух-трёх рабочих, стоящих в ряд, составляли одно продолжение. Если этого не соблюдать, то полируемая поверхность представится с переломами, т.е. будет иметь зеркала. После двух дней наждак заменялся другим, более мелким, и полирование продолжалось, покуда наждак совершенно стирался: тогда он заменялся мельчайшим порошком наждака, и т.д. Для наблюдения - ровно ли растирается поверхность, наждак по временам смывался губкой: хорошо отполированная поверхность имеет совершенно ровный, тускловатый лоск, без переливов.
Убедившись, что полировка хороша, приступали к натиранию глянца, для чего делались холщёвые куклы, на подобие употребляемых столярами; на нижний слой куклы накладывалась наждаковая пыль, она прикрывалась ветошкой и слегка смачивалась, преимущественно слюной; этой куклой со значительным напряжением натирался камень или, выражаясь языком рабочих, накатывался глянец, а потом все полированные поверхности окончательно оттирались порошком, составленным из трепела, свинца и крепкой водки.
Три вида камня
Как уже было сказано, пьедестал памятника сделан из трёх цветов гранитных камней: из красного путсальского гранита основание, состоящее из 4 тетив, расположенных крестообразно под прямым углом, и между ними по высоте 4 ступени, на верхней площадке лестницы цоколь, над ним из светло-серого гранита с ломок Яницарь база с выкружкой и над ней карниз. Переход от этого карниза к постаменту на высоте до скамейки, как совершенно облицованный снаружи бронзой, сделан из красного гранита; затем постамент над скамейкой и подножие статуи императрицы из тёмно-серого гранита с ломок Сюкесаломи.
Последовательность установки камней
1-й ряд
На чисто отёсанной поверхности прокладного ряда (был) расчерчен весь план гранитной кладки 1-го ряда пьедестала, затем готово отёсанные и отполированные камни устанавливались на надлежащие места, а именно: надвинута тетива ( верхние поверхности их отделаны были только начерно, так как они должны были служить опорами для подмостей и лесов), в боковых щеках её были высечены места для сопряжения примыкающих к тетиве камней о ступенями, а равно и внутренней кладки: при установке и подливе тетивы, кладка производилась с двух её сторон в следующем порядке: укладывалась полуступенная штука, за ней остроугольный камень, прилегающий к тетиве, затем надвигалась вторая полуступенная штука, и укладывался за ступенными камнями пятиугольный камень; за ним распорный камень, с входящими углами по концам (на этом камне, а равно и на обоих полуступенных камнях, оставлены большие шипы), и потом укладывался последний остроконечный камень; образовавшаяся боковая поверхность приводилась по шаблонам и рейкам в требуемый вид и затем к ней надвигалась следующая тетива. Таким образом уложены все камни, за исключением последней полуступенной штуки, для которой в щеке тетивы не вырубалось места, но этот камень в плоскости соприкосновения с тетивой отшлифован, вдвинут на место и каменной врубкой соединён с внутренней кладкой, камни которой укладывались на места по мере их изготовления. Этот способ укладки камней и взаимное соединение притёской не требует употребления скоб или иных железных скреплений.
1-й (слева) и 2-й (справа) ряды кладки пъедестала
2-й ряд
Второй ряд кладки состоит из четырёх монолитов, в две ступени каждый, вдвинутых между тетивами; на нижней постели этих камней выдолблены гнёзда, посредством которых камни насаживались на шипы, оставленные на камнях первого ряда кладки; образовавшаяся таким способом связь приводит всю систему кладки в обоюдную зависимость каждого камня, в кладке находящегося. Позади ступеней 2-го ряда уложены камни внутренней кладки: примыкающие к тетивам, и между ними замковый камень с шипом; укладка остальных камней произведена без особенностей. Эти два ряда гранитной кладки от основания до постели цоколя имеют 2 1/4 арш. высоты, а нижний диаметр 6 саж. 1 арш. и 6 верш.
3-й ряд
Третий ряд, образующий цоколь, состоит из 8 лицевых камней, из коих 4 тычка и 4 ложка; тычковые камни для сопряжения с ложками обделаны в виде лапы, на боковых гранях которой оставлены полуцилиндрической формы выступы во всю высоту камня; на нижней же постели выдолблены гнёзда, посредством которых эти камни соединены со вторым рядом кладки, в которой, как уже сказано, шипы оставлены на замковых камнях внутренней кладки. К тычковым камням надвигали ложковые, поверхность соприкосновения с тычками отделана соответственно вырубкам; последний тычковый камень опускался на место с весу, затем укладывалась внутренняя кладка: по всему ободу цоколя выдолблено шесть гнёзд, для сопряжения со следующим рядом кладки: высота цоколя 1 арш. 12 вершк., а диаметр его 9 арш. 11 вершк.
Здесь мы должны немного остановиться на некоторых подробностях.
Гранитные камни для тетивы доставлены: длин. 13,41 фут. и выс. 6 фут., при этих размерах вес камня составлял 3214,38 пуд., по обделке же вес каждой тетивы 2322,69 пуд.; 8 камней для ступеней 1-го ряда доставлены: длин. 14,6 фут., шир. 8,75 и выс. 3,5 фут., - вес каждого до обделки 2101.5 пуд., а по обтёске и окончательной обделке каждая полуступень представляла тяжесть в 859,72 пуда, 4 монолита 2-го ряда доставлены: каждый длин. 19,5 фут., ширин. 9 фут. и выс. 3.5 фут., - вес его в этом виде 2886,97 пуд., по укладке же их на места каждый камень весит 1070,33 пуд.; 8 камней для 3-го ряда доставлены следующих размеров: четыре камня, длин. 12,25 фут., шир. 6,66 и выс. 7,75, - каждый из них весит 1821,4 пуд., по обделке же 1311,16 пуд.; из других четырёх камней два длиною каждый по 12,25 фут., шир. 5,41 и высот. 5,09, - весом каждый в 1774,2 пуд., а по обделке 950,27 пуд.; остальные два камня длин. 9 фут., шир. 5,41 и выс. 5 фут., весом 1144,21 пуд., а по укладке на места вес каждого из них был 612,8 пуд.
Чтобы покончить с красным гранитом, находим полезным сообщить случай, имевший некоторое влияние как на продолжительность, так и на увеличение в некоторой степени стоимости работы. При отделке одной из тетив обнаружено было следующее явление: вся верхняя поверхность представляла совершенно прочную массу, звук от ударов повсюду односильный, кроме одного незначительного места, почти по середине поверхности, где при ударах казалось, что во внутренности есть пустота, и по самому тщательному осмотру обнаружены две незначительной величины плёнки; судя по звуку от лёгких ударов киянкой, толщина этих плёнок над пустотой должна была быть небольшая. Строитель памятника, сомневаясь, однако, в прочности этой плёнки и имея в виду, что по контракту с подрядчиком в исчислении качеств требуемого гранита подобное обстоятельство не предусмотрено, нашёл необходимым подвергнуть этот камень освидетельствованию особой комиссии. Комиссия, под председательством инженер-действительного-статского советника Казнакова, 28 ноября 1870 г., по осмотру нашла, что в камне (тетиве), принятом и начатом обделкою, обнаружились на верхней поверхности две плёнки, но как толщина этих плёнок неизвестна, то и положила произвести дальнейшую тёску сего камня по усмотрению строителя памятника, с тем, чтобы когда стёска дойдёт до крайнего предела, то сообщить комиссии для нового освидетельствования и для постановления окончательного заключения о его годности. На основании этого, тотчас же приступлено было к дальнейшей стёске поверхности тетивы, и к 9 декабря приглашена была вновь комиссия, которая нашла:
1) что обе плёнки действительно стесались, одна из них имела самую незначительную толщину - до 1 дюйма, другая была глубиной в 2 3/4 дюйма;
2) что за снятием плёнок, камень не представляет никаких видимых пороков, а потому может быть употреблён в дело, если будет допущено увеличение покатости верхней поверхности на 3 дюйма. Допущение подобной покатости верхней поверхности во всех четырёх камнях, по мнению комиссии, вполне возможно, так как это составит самое незаметное изменение в форме камней, и во всяком случае не ко вреду изящества памятника.
На основании этого постановления, было испрошено разрешение Государя Императора об увеличении покатости тетив на 3 дюйма. Это увеличение повлекло за собой и стёску покатостей ступеней, и как большая часть ступеней была уже отполирована, то работа эта составила предмет особого расхода.
В следствие последовавшего, в феврале 1871 г., изменения в бронзовых частях памятника, именно добавлением двух фигур вокруг постамента, необходимо было увеличить верхнюю окружность гранитной выкружки, для которой камни были уже заготовлены по размерам первоначального проекта, так что неизбежно было вновь доставить шесть монолитов для базы с выкружкой и четыре больших камня для карниза: эта работа немаловажная, так как на острове Яницарь можно было притупить к работам ломки не раньше конца мая или начала июня, следовательно, первый груз мог прибыть в Петербург только в конце августа. По особому старанию подрядчика г. Осетрова, исполнившего все свои работы по сооружению памятника усердно и добросовестно, все необходимые камни были доставлены с ломок в начале навигации 1872 г., и нам из-за материала далее уже остановок не представлялось.
4-й ряд
4-й ряд - база
Четвёртый ряд кладки пьедестала составляют шесть камней с базою и выкружкой, на нижних постелях коих оставлены шипы, входящие в соответствующие гнёзда, выдолбленные в цокольных лицевых камнях предшествовавшего ряда; прежде установлена была одна база (один внешний камень базы), и к ней с обеих сторон надвигались другие камни, последний же камень был вдвинут на своё место, до установки его был положен один ряд внутренней забутки (камни трапециевидной в плане формы), другой же над ним уложен в перевязку по сомкнутии всей базы. Камни для выкружки с базою доставлены клинообразной формы, следующих размеров: длин. 12 фут., шир. 10 фут. и выс. 7,25 фут., вес до обделки был 3530 пуд., по обтёске же каждый камень весил 1337,76 пуд. на верхних постелях, к задней грани каждого камня, оставлены шипы, на которые насаживались камни 5-го ряда кладки,
5-й ряд
Ряды 5-й и 6-й
состоящей из четырёх камней, представляющих каждый четвёртую часть круга, радиус которого 3 арш. 7 вершк. Камни эти составляют карниз под выкружкою (6-й ряд) и вместе с тем служат основанием постамента; чтобы связать эти камни между собой и также образовать подкладку для бронзового плинта и пола под скамейкой, уложены четыре подкарнизные камни из красного гранита (на чертеже почему-то показаны лишь два камня), образующие 6-й ряд кладки; на краях каждого из них оставлены шипы, коих два входят в одно гнездо, сделанное в верхней постели предыдущего ряда. Седьмым рядом кладки образуется основа для скамейки; камни для сего употреблены красного гранита, сопряжение их между собой и с предыдущим рядом также посредством шипов и гнёзд, на верхней постели этого ряда сделан большой шип цилиндрической формы, в диаметре до 2 арш.
7-й ряд

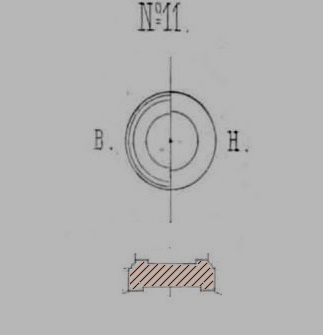

Ряды 8-й и 9-й составляют два монолита из тёмно-серого гранита Сюскесаломи; они связаны между собой и с предшествующим рядом цилиндрическими гнёздами и шипами, сделанными на соответствующих частях. Нижний из этих камней высотой 1 арш. 4 вершк., а вышина верхнего 2 арш. 12 вершк., при общем диаметре 3 арш. 2 вершка.
8-й и 9-й ряды
Наконец, 10-й ряд составляет непосредственное подножие, также из серого гранита, посаженное гнёздами на цилиндрический шип, диаметр которого 1 арш. и 6 вершк.; все шипы в кладке имели высоту от 1 1/4 до 2 вершк., соответствующие им гнёзда выдалбливались немного глубже этой меры. И так высота всей гранитной сплошной кладки, считая от поверхности тротуара до подножия главной статуи, составляет 4 саж. 1 арш. 14 вершк.
10-й ряд
Установка камней на место
Камни из мастерских перекатывались по намощенным доскам до места сооружения и для первого ряда кладки подняты на прокладной ряд с помощью аншпугов, домкратов и ольх; для передвижения их в плоскостях укладки, а равно и для пригонки их к местам, к нижней постели подкладывались катки из болтового 2-х дюймового железа; когда камни были пригнаны, эти катки заменялись другими, меньшего диаметра, и, наконец, перед самым подливом они опускались на стальные катки, диаметр которых не превышал 1/2 дюйма, с этих последних камни спускались на подкладки, сделанные из рольного свинца. Когда камни окончательно приправлены были на места, то приступали к подливу их, для чего предварительно все швы и постели промывались водой, потом разводился цемент Роше, без примеси песка, и выливался на постель и в швы; с лицевой же стороны для вливания раствора приделывались к швам так называемые печки. По прошествии времени от 10 до 14 дней, расчищались наружные швы, которые впоследствии замастичивались шеллаковой мастикой, подготовленною под цвет камней. Для захватки камней ломами или ольхами нарочно выдалбливались гнёзда и закуски, конечно на таких поверхностях, которые скрывались во внутренностях кладки; гнёзда эти, по миновании надобности, заделывались щебнем и цементом, с лицевых же сторон приходилось захватывать только 4 камня третьего ряда и 6 камней базы с выкружкою, на которых для этого были оставлены кулаки; эти кулаки служили в то же время опорой для подмостков, основание которых опиралось на тетивы и на тротуар. По мере освобождения лесов, эти кулаки стёсывались, и места их тщательно подгонялись под общую поверхность отделки. Камни, начиная со второго ряда кладки, подымались на места на катках по наклонной плоскости, которая по мере возрастания сооружения делалась по возможности положе; самый же подъём совершался посредством лебёдок, шпиля, снастей и шкивных блоков.
Шатёр
Вся гранитная кладка памятника, в том числе гранитный тротуар вокруг него, с 26-ю тумбами, производилась в шатре, устроенном в начале весны 1870 года; шатёр этот должен был удовлетворять следующим условиям: иметь просторные пролёты со всех четырёх сторон для протаскивания больших гранитных штук, быть по возможности светлым и системою своей конструкции не стеснять внутреннего пространства, размеры которого должны быть таковы, чтобы свободно должны быть установлены леса для подъёма камней и бронз. Из приложенных чертежей усматривается, как строителем решена эта задача: шатром этим покрыта была площадь прямоугольного вида, длин. 10 саж. и шир. 8,5 саж., вся высота шатра до конька крыши составляла 9 саж. Стены дощатые, забранные между брусьями, образовавшими систему всего здания; впоследствии, когда оказалось нужным отапливать весь шатёр, - то все стены с внутренней стороны были обшиты 2-х дюймовыми досками, и пространство между ними и наружною заборкою наполнялось древесными опилками; само собою разумеется, что на зиму входные пролёты заделывались. Шатёр нагревался четырьмя чугунными переносными печами; температура в нём поддерживалась от 5 до 7 градусов тепла.
(продолжение следует)
