Первые два года войны стали тяжелым испытанием для Красной армии и всего советского государства. Серьезнейшему экзамену подверглась и боевая техника, созданная в довоенный период, – танки, артиллерийские системы, самолеты. Только к 1942 году советская промышленность смогла перейти на военные рельсы и значительно нарастить выпуск продукции. Начали работать эвакуированные заводы, налажены поставки стратегических материалов и оборудования по ленд-лизу.
В первые месяцы войны перед руководителями оборонных заводов ставилась только одна задача: максимально увеличить количество выпускаемой продукции, отвергались любые изменения конструкции оружия и военной техники, если они уменьшали их выпуск. Несмотря на такую установку, игнорировать опыт, полученный на фронте и во время серийного производства, было уже невозможно.
Як-9 стал четвертым по счету (после Як-1, Як-3 и Як-7) истребителем периода Второй мировой войны, разработанным конструкторами ОКБ Яковлева. При его создании был учтен весь опыт применения истребительной авиации на начальном этапе войны. По сути, самолет Як-9 был продолжением истребителя Як-7 (он был очень похож на него внешне), но конструкционно эта машина была намного совершенней.
Самолет Як-9 — наиболее массовый советский истребитель военного периода. Его производство началось в октябре 1942 года и продолжалось до 1948 года. За этот период было выпущено 16 769 самолетов. Эта машина находилась в эксплуатации до 1950 года. Кроме советских ВВС, Як-9 использовали военно-воздушные силы Болгарии, Польши, Албании, Венгрии, Югославии, Китая и КНДР. Есть информация о поставках этих истребителей в США и Великобританию.
В 1944 году самолетов Як-9 разных модификаций на фронте было больше, чем любых других истребителей вместе взятых. Производство машины было налажено на четырех авиационных заводах: № 153 (г. Новосибирск), № 166 (г. Омск) и № 82 (г. Москва). На его пике выпуск истребителей на заводе № 153 достигал двадцати самолетов в день.
За период серийного производства было изготовлено более двадцати модификаций истребителя, пятнадцать из которых пошли в серию. Як-9 был хорош своей универсальностью: разные модификации этой машины могли выполнять различные задачи, включая истребитель-бомбардировщик, фронтовой истребитель, высотный перехватчик, истребитель дальнего сопровождения. На Як-9 истребитель устанавливали пять различных видов двигателя, самолет имел шесть модификаций с разными объемами топливных баков и семь вариантов вооружения.
Як-9 принимал участие во всех важнейших сражениях войны, начиная со Сталинградской битвы. Переоценить вклад этой машины в победу над гитлеровской Германией практически невозможно. Простота в управлении, высокая огневая мощь и хорошие летно-технические характеристики этого истребителя во многом способствовали завоеванию господства в воздухе советскими ВВС. На Як-9 были устранены большинство конструкционных и технологических дефектов, которые были свойственны его предшественникам. Як-9 также принимал участие в войне на Корейском полуострове.
Однако прежде чем перейти к обзору Як-9, необходимо несколько слов сказать об истории его создания, а также о модификациях, которые имела эта прославленная машина.
История создания
Опыт начального периода войны ясно показал, что основная проблема истребителей Як — недостаточная энерговооруженность по сравнению с немецкими истребителя (отношение мощности силовой установки к массе летательного аппарата). Именно по этой причине они проигрывали своим оппонентам Bf-109F и Bf-109G в вертикальном маневре и скороподъемности.
Решить эту проблему можно было двумя способами: уменьшить массу летательного аппарата или же установить на него более мощный двигатель. Повышало скоростные характеристики самолета и улучшение аэродинамических качеств машины. По первому пути пошли при создании истребителя Як-3, он был максимально облегчен за счет уменьшения объемов топливных баков и укороченного крыла. Однако такая модернизация резко уменьшала практическую дальность самолета и время нахождения его в воздухе.
Еще одним эффективным и простым способом облегчения истребителя была максимальная замена в его конструкции всех деревянных элементов на металлические (дюралевые). Однако в начале войны СССР испытывал жесточайший дефицит «крылатого металла». Ситуация начала меняться к лучшему только к концу 1942 года. Что и позволило конструкторам ОКБ Яковлева приступить к созданию нового, более скоростного истребителя.
За его основу был взят серийный самолет Як-7Б, на котором был установлен двигатель М-105ПФ. Конструкторы тщательно проанализировали элементы истребителя на предмет возможного уменьшения веса и улучшения аэродинамических качеств машины. Были заменены деревянные лонжероны крыла на дюралевые. Только это изменение позволило уменьшить общий вес конструкции на 150 кг. Чтобы еще больше облегчить машину с нее был снят один пулемет УБС, а для улучшения обзора из кабины, был понижен гаргрот и установлен новый фонарь.

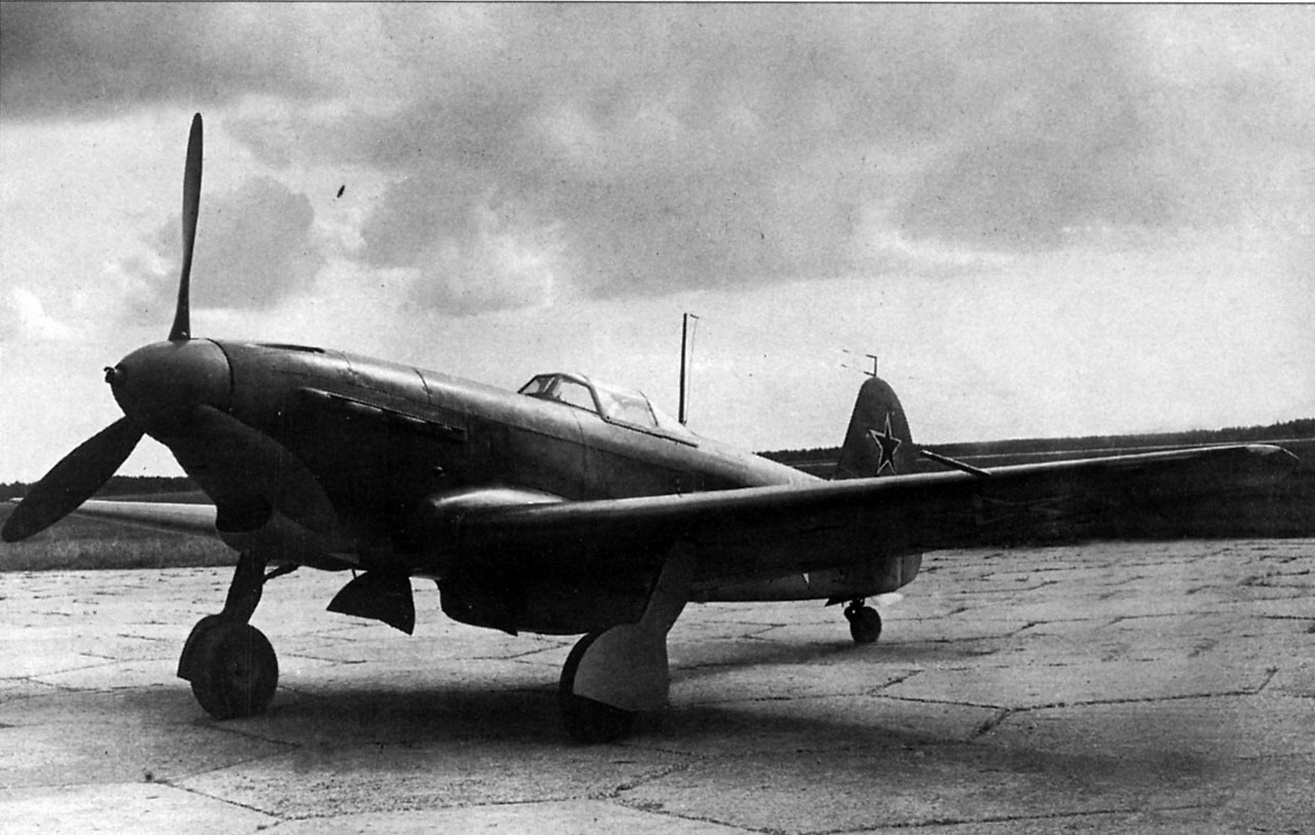

26 июня 1942 года опытный образец самолета, получивший обозначение Як-7ДИ, впервые поднялся в небо. Результаты испытаний обнадежили конструкторов: новый истребитель превосходил Як-7Б по дальности полета, показывал лучшую маневренность и скороподъемность. Государственные испытания были завершены 5 августа, истребитель приняли на вооружение под наименованием Як-9.
Серийный выпуск Як-9 начали в октябре 1942 года, сначала производство было налажено на новосибирском заводе № 153 (оно шло параллельно с Як-7Б), а позже к выпуску Як-9 приступил и омский завод № 166.
Первые истребители Як-9 появились на фронте уже в конце 1942 года, во время Сталинградской битвы, однако количество их было незначительным. Массово поступать в строевые части новые машины начали только в весной 1943 года. Первым сражением, в котором Як-9 применялись более или менее массово, стала Курская битва.
Первый опыт эксплуатации истребителя выявил некоторые недостатки, большинство из которых были связаны с низким качеством изготовления машин. В частности, нередки были случаи отрыва деревянной обшивки крыла от силового каркаса. На фронт были отправлены бригады ремонтников, которые совместно с техническим персоналом строевых частей,и устранили проблемы.
К началу Курского сражения Як-9 стоял на вооружении пяти истребительных авиадивизий, а к концу июля 1943 года к ним добавился 11-й смешанный авиакорпус, в состав которого входили три полка, вооруженные Як-9. Самолет обладал хорошими пилотажными качествами и отличной маневренностью, был легок в управлении. Однако по скоростным характеристикам он проигрывал лучшим немецким истребителям Bf 109G и Fw 190А. Причина была проста – на немецких машинах стояли более мощные двигатели. Еще одним недостатком Як-9 была его недостаточная вооруженность, о чем в своих мемуарах упоминали многие известные летчики.
Уже летом 1943 года были созданы две новые модификации машины – Як-9Д и Як-9Т. О последней из них необходимо сказать несколько слов отдельно. Литера «Т» в обозначении машины обозначает «тяжелый» и это определение относится не к весу истребителя, а к его вооружению – 37-мм авиационной пушке НС-37. Чтобы установить ее на самолет, пришлось менять его конструкцию, однако оно того стоило. Ранее, чтобы сбить крепкий немецкий двухмоторный бомбардировщик, летчику иногда приходилось расходовать весь боезапас, 37-мм орудие могло выполнить эту задачу за десяток выстрелов. Позже Як-9Т весьма эффективно применялся и против бронетехники противника, и кораблей на Черном море.
Правда, были к новому орудию и замечания. Ее скорострельность была неудовлетворительной для авиационного орудия, а значительная отдача уменьшала точность стрельбы. Як-9Т отлично подходил пилотам, умеющим хорошо стрелять, но таких было не так уж и много.
На момент окончания войны Як-9 был основным истребителем советских ВВС. После ее окончания СССР поставлял эти самолеты своим союзникам в Восточной Европе и Азии.
Модификации
Одним из главных преимуществ Як-9 была высокая универсальность этого самолета. Он легко модифицировался в боевые машины, предназначенные для выполнения самых разных задач. Всего было пятнадцать серийных модификаций истребителя, ниже описаны некоторые из них:
Як-9Д. Модификация с увеличенным запасом топлива (480 кг, вместо 320 у Як-9). Самолет имел четыре топливных бака – два корневых и два, размещенных в консолях крыла, дальность полета была увеличена до 1400 км. Серийное производство машины началось весной 1943 года и продолжалось до середины 1944 года. За это время было изготовлено 3068 истребителей этой модификации. Отзывы об этой модификации довольно противоречивы: эксплуатация показала, что дополнительное топливо зачастую просто не нужно, поэтому часть баков закрывали заглушками.

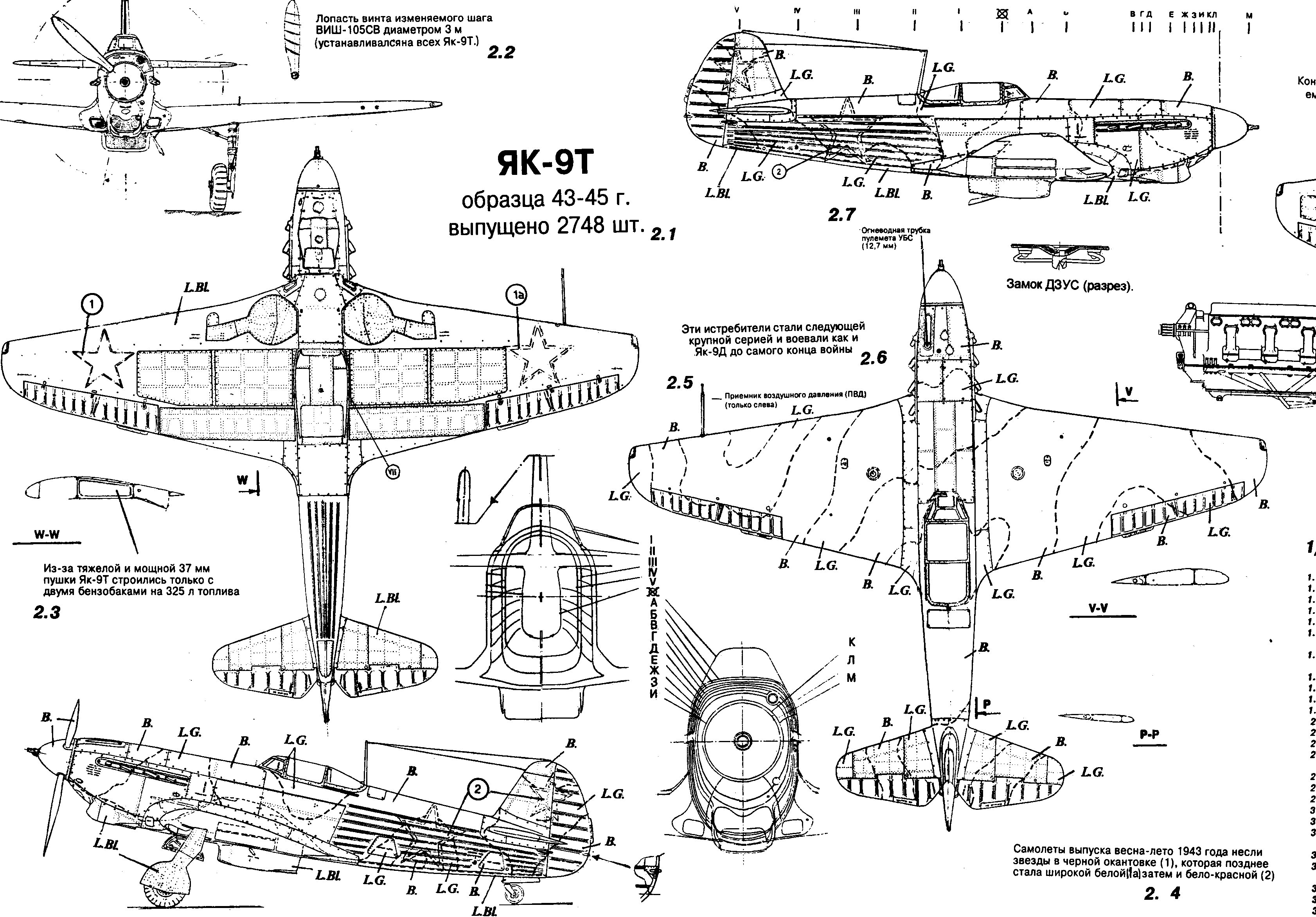

Як-9Т. Вариант истребителя, вооруженный 37-мм пушкой НС-37, которая устанавливалась в развале цилиндров. Из-за ее значительной длины кабина пилота была сдвинута назад на 400 мм, а конструкция самолета подверглась усилению. Боезапас орудия составлял 30-32 снарядов. Кроме НС-37 на Як-9Т был установлен один синхронный пулемет УБ. Эту модификацию истребителя довольно успешно использовали для поражения наземных целей. Бронебойный 37-мм снаряд пробивал броню толщиной 30 мм с 500 метров. Производство самолета было развернуто в марте 1943 года и продолжалось до середины 1945 года, всего было выпущено более 2700 самолётов.
Як-9ТД. Это еще одна модификация с увеличенным запасом топлива, серийное производство было начато в 1944 году.
Як-9К. Еще одна «бронебойная» модификация «девятки», созданная на базе самолета Як-9Т. На этот истребитель оснащался 45-мм пушкой НС-45. Чтобы уменьшить отдачу орудия, на него устанавливали дульный тормоз. Несмотря на это, во время стрельбы истребитель немного разворачивало и подбрасывало, стрелять рекомендовалось только короткими очередями. За одну секунду Як-9К выбрасывал 5,53 кг металла. Модификация выпускалась в апреле-июне 1944 г., всего успели построить 53 самолета. В большую серию истребитель не пошел из-за ненадежной работы пушки.
Як-9ТК. Модификация с усиленной конструкцией и системой монтажа оружия, которая позволяла устанавливать на него пушку ШВАК, НС-37, ВЯ-23 или НС-45, в зависимости от конкретных задач, стоявших перед истребителем. Модификация была разработана во второй половине 1943 г.
Як-9М. Эту модель истребителя можно назвать дальнейшим развитием Як-9Д. Самолет имел фюзеляж с кабиной пилота, сдвинутой назад на 400 мм (как на Як-9Т). В 1944 году на машину начали устанавливать более мощный мотор ВК-105ПФ-2, что несколько улучшило его ЛТХ. Як-9М – одна из самых массовых модификаций истребителя, всего было выпущено 4239 самолетов.
Як-9ДД. Истребитель, специально разработанный для сопровождения дальних бомбардировщиков типа Ту-2. Як-9ДД использовался в совместных операциях с авиацией союзников по антигитлеровской коалиции. Истребитель имел восемь топливных баков, расположенных в крыльях, с общим запасом топлива в 630 кг. На машину было установлено более совершенное приборное и навигационное оборудование, позволяющее совершать полеты на большие расстояния в разных метеоусловиях. Дальность полета Як-9ДД составляла 1800 км, а весил он 3390 кг. Вооружение осталось прежним: 12,7-мм пулемет и 20-мм пушка.
Як-9Р. Базовая модель истребителя, переоборудованная в ближний разведчик. В свободный отсек устанавливалось фотооборудование. Выпускался серийно на авиазаводах, небольшими партиями, также в разведчик переделываться серийные Як-9 в авиаремонтных мастерских. Был и еще один самолет-разведчик, созданный на базе истребителя Як-9Д, который можно назвать дальним разведчиком.
Як-9Б. Модификация Як-9Д, которую можно назвать истребителем-бомбардировщиком. Бомбоотсек оборудовался за кабиной пилота, он вмещал четыре стокилограммовые бомбы или четыре кассеты с противотанковыми кумулятивными бомбами. Всего было выпущено 109 самолетов этой модификации.
Як-9ПД. Высотный самолет-перехватчик, разработанный специально для ПВО Москвы. Работы над этим истребителем начались еще в 1942 году, после того, как над столицей стали появляются немецкие самолеты-разведчики Ju-86r-1. Очень долго не удавалось отладить силовую установку истребителя, ее нормальной работы смогли добиться только к весне 1944 года. Но в это время немцам уже было не до разведывательных полетов над Москвой. Всего было изготовлено 35 машин этой модификации.

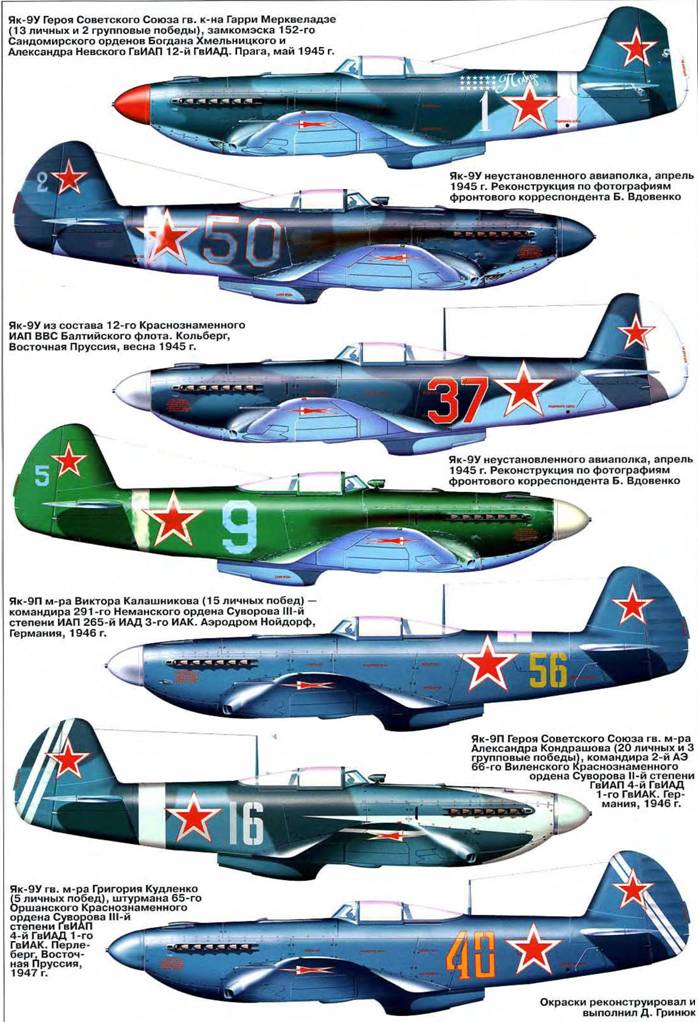

Як-9У. Модификация самолета, которая появилась в конце 1943 года. На самом деле, существовало два варианта истребителя Як-9У – с двигателем М-107А и М-105ПФ-2. Кроме установки нового мотора, в конструкцию истребителя были внесены и другие изменения. Маслорадиатор переместился из-под капота в центральную часть крыла, хвостовую часть фюзеляжа обшили фанерой вместо полотна, улучшили герметизацию машины. В состав вооружения обоих истребителей входила пушка в развале двигателя (20 или 23-мм) и два пулемета калибра 12,7 мм. Его производство началось в апреле 1944 года. Позже была модернизирована система охлаждения.
Як-9УТ. Истребитель, созданный на базе модификации Як-9У, он отличался более мощным вооружением. Эта боевая машина была вооружена тремя пушками: центральной НС-37 (37 мм) и двумя синхронными Б-20 (20 мм). В секунду истребитель мог выпустить во врага 6 кг смертоносного металла. Выпуск Як-9УТ начался в феврале 1945 года, всего было изготовлено 282 самолета. Они успели попасть на фронт буквально в последние дни войны.
Як-9 «Курьерский». Модификация самолета, предназначенная для перевозки одного пассажира (обычно фельдъегеря). Место для него оборудовалось в задней кабине.
Описание конструкции
Як-9 — это одноместный одномоторный поршневой моноплан с низкорасположенным свободнонесущим крылом и убирающимся в полете трехопорным шасси. Самолет имел смешанную конструкцию, изготовленную из дерева, дюраля, фанеры и полотна.
Фюзеляж истребителя имел каркас из хромансилевых труб, к передней части которого крепилась моторама. Обшивка носовой части фюзеляжа выполнялась из металла, хвостовая часть машины обшивалась фанерой. В центральной части фюзеляжа находилась кабина пилота, имевшая довольно богатый набор оборудования. Спереди и сзади летчика защищали бронестекла, также имелась броневая плита, установленная за спинкой сидения. Центральная часть фонаря была сбрасываемой.

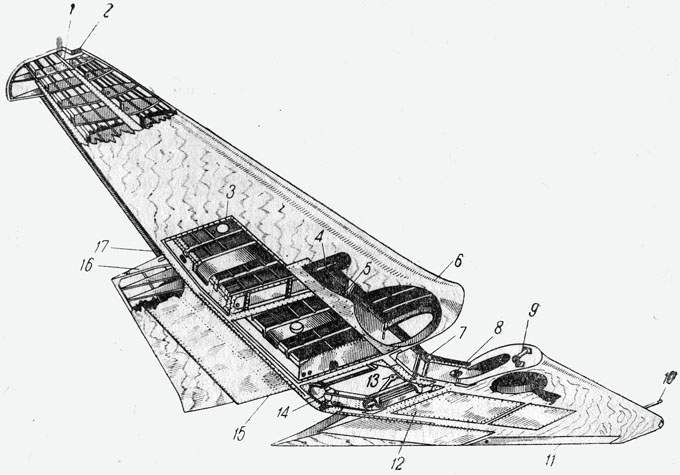

Крыло Як-9 имело модифицированный профиль Кларк-YH, его конструкция состояла из двух дюралевых лонжеронов, набора деревянных нервюр и стрингеров, а также рабочей фанерной обшивки довольно значительной толщины. Сверху обшивка была обклеена полотном на эпоксидном клее. Механизация крыла состояла из тормозных щитков и элеронов. Их каркас также был выполнен из дюраля. Управление элеронами производилось с помощью тяг, а щитки выпускались пневмосистемой. В крыле самолета находились два (на других модификациях их было четыре или даже восемь) топливных бака, которые изнутри имели специальное покрытие, закрывающее пробоины.
Як-9 имел оперение смешанной конструкции, с металлическими лонжеронами, нервюрами, но обшивка частично состояла из фанеры и полотна. Управление рулями происходило посредством тяг.
Истребитель имел трехопорное шасси, основные стойки которого убирались с помощью пневматической системы. Если она ломалась, выпуск и уборку шасси можно было произвести вручную.

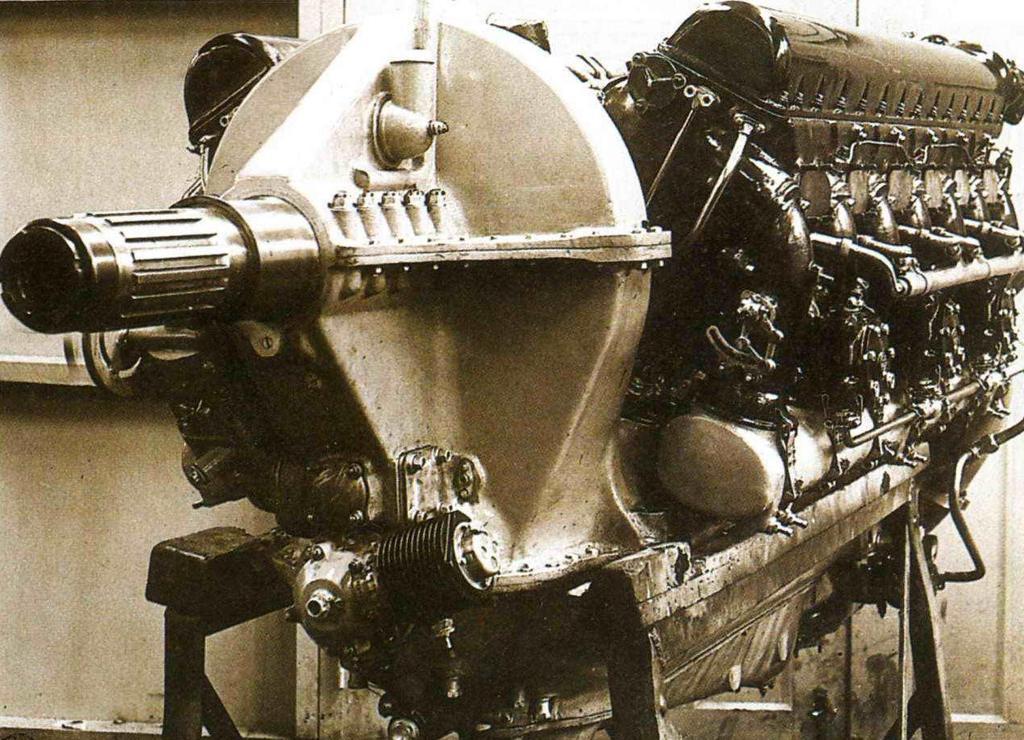

На Як-9 был установлен двигатель водяного охлаждения М-105ПФ с двенадцатью цилиндрами и номинальной мощностью 1260 л. с. Истребитель был оснащен металлическим трехлопастным винтом ВИШ-61П с изменяемым шагом.
Вооружения Як-9 состояло из центральной пушки, размещенной в развале двигателя и синхронного пулемета, стрелявшего через плоскость винта. Изначально на Як-9 была установлена орудие ШВАК (20 мм) и пулемет УБС (12,7 мм). На последующих модификациях машины вооружение неоднократно усиливалось.
В 1943 году коллиматорные прицелы на Як-9 были заменены на примитивные кольцевые ВВ-1. Они представляли собой рамку с перекрестьем, выполненную из проволоки, и мушку, установленную на капоте истребителя. Летчики восприняли такую «примитивизацию» в целом положительно, потому отечественные коллиматорные прицелы были очень низкого качества.
Оценка проекта и боевое применение
В советской историографии активно продвигалась позиция, что последнее предвоенное поколение отечественных истребителей (МиГ-3, Як-1 и ЛаГГ-3) превосходило по своим основным характеристикам немецкие Ме-109. Но, мол, их было очень мало. При этом ЛТХ советских самолетов сравнивали с модификацией Bf 109E, которая на момент начала войны уже считалась у немцев устаревшей и практически не использовалась на Восточном фронте. Модификации Bf 109F-1 и Bf 109F-2 превосходили вышеуказанные советские машины по всем параметрам.
На протяжении первых лет войны Яковлев постоянно занимался улучшением своих самолетов, но и немецкие конструкторы не теряли времени даром. Летом 1942 года появился новый истребитель – Ме-109G-2, что сделало разрыв между характеристиками советских и немецких самолетов еще больше.
Существует отчет НИИ ВВС о боевом использовании истребителей «Як», датированный концом 1942 года. В нем приведены оценки этих самолетов, выказанные непосредственно самими летчиками. По их мнению, «… для успешного исхода воздушного боя под Сталинградом на каждый немецкий истребитель необходимо было иметь два истребителя «Як».
Схожая ситуация наблюдалась и на протяжении всего 1943 года. Позиции советских ВВС постепенно улучшались, но основной причиной этому стало значительное увеличение их численности. В начале 1942 года они превосходили ВВС Германии в 1,8 раза, а к лету 1943 года эта цифра выросла еще в два раза (до 3,6).
В 1943 году союзная авиация начала планомерно уничтожать немецкие города, что, с одной стороны, серьезно усложнило работу промышленности Германии, а с другой заставило направить часть истребительной авиации на защиту собственной территории.
Як-9 не уступал немецким истребителям на малых и средних скоростях, но был несколько хуже своих оппонентов в вертикальном маневре и в наборе высоты. Появление у немцев тяжеловооруженного Bf 109G поставило вопрос об отставании истребителей «Як» по мощи вооружения. Только появление «тяжелого» Як-9Т смогло вернуть равновесие, но этот самолет требовал высокой квалификации летчика.
Як-9, несомненно, можно назвать лучшим истребителем семейства «Як». Он имел лучшую скорость и скороподъемность, чем Як-1 и Як-7, также «девятка» имела лучшую вертикальную маневренность. В целом характеристики этого самолета позволяли успешно противостоять немецким истребителям.
В конце войны качество советских истребителей отошло на второй план – численное превосходство ВВС СССР над Люфтваффе стало совсем неприличным (в 9,6 раза).
Характеристики
Ниже даны основные ЛТХ Як-9:
размах крыла, м – 9,74;
длина, м – 8,55 м
высота, м – 3;
масса, кг – 3080;
двигатель – ВК 105ПФ-3
мощность, л. с. – 1360;
макс. скорость, км/ч – 602;
практическая дальность, км – 1410;
макс. скороподъемность, м/мин. – 1020;
практический потолок, м – 10600;
экипаж – 1 чел.
