Автомат АЕК-971 Патрон. Калибр. Устройство. Скорострельность

В августе 1981 года советские конструкторы-оружейники в рамках опытно-конструкторских работ по теме «Создание автомата, в 1,5 раза превышающего по эффективности автомат АК-74», более известной под шифром «Абакан», начали активную разработку перспективных образцов автоматического оружия. При создании нового автомата основной задачей стало повышение в 5-10 раз кучности стрельбы непрерывным огнем для повышения точности стрельбы даже у не опытных молодых солдат. Новое оружие, разрабатываемое по теме «Абакан», должно было сохранить все боевые качества своих предшественников в первую очередь надежность возможность устанавливаться во всех существующих объектах военной техники, допускать присоединение к нему всех штатных комплектующих: штык-ножа, подствольного гранатомета, оптических приборов и т.д.

В данном конкурсе «Абакан» по разработке нового автомата принимали участие все ведущие оружейники и конструкторы СССР.

В 1984 году на конкурс было представлено двенадцать проектов автоматов. Из представленных образцов до стадии испытаний дошли девять проектов среди которых был 5,45-мм автомат Гарева - Кокшарова – АЕК-971 имеющий конструкцию по безударной схеме и сбалансированную автоматику.

Сбалансированная автоматика является главной отличительной особенностью конструкции автомата АЕК-971, данная схема создается на основе газового двигателя (аналогично автоматам АК-107 / АК-108). При такой схеме дополнительный газовый поршень, связанный с противомассой, движется синхронно с основным, перемещающим затворную раму, но навстречу ему, тем самым компенсируя импульсы, возникающие при движении затворной группы и при ее ударах в заднем и переднем положении. В результате применения такой схемы при стрельбе очередями автомат не дергается. И именно благодаря этой схеме в автомате АЕК-971 кучность автоматической стрельбы очередями в два раза лучше чем у АК-74 и АКМ.

В АЕК-971 питание патронами осуществлялось из стандартного магазина емкостью 30 патронов от АК-74. Запирание канала ствола производилось поворотом затвора. Приклад окидывался на левую сторону ствольной коробки. Флажок переводчика-предохранителя был выведен на обе стороны ствольной коробки, флажок, расположенный с левой стороны, не имел функции предохранителя, что несколько снижало его возможности.

Отличительной особенностью первой модели АЕК-971 являлось необычное надульное устройство. В основу конструкции этого дульного тормоза-компенсатора была заложена совершенно новая концепция ведения огня стрелком из устойчивых и неустойчивых положений. При ведении автоматической стрельбы очередями из неустойчивых положений: стоя, на ходу, с колена, можно было уменьшать отверстия в дульном тормозе-компенсаторе специальным рычагом, расположенным с левой стороны ствольной коробки, при стрельбе из устойчивых положений: лежа с упора, сидя с упора, стоя с упора соответственно можно было их увеличивать. Использование изменения диаметра отверстий для пороховых газов , истекающих в дульный тормоз-компенсатор вместе с сбалансированной автоматикой позволяло добиться еще большей стабилизации оружия при автоматической стрельбе.

Ударно-спусковой механизм АЕК-971 допускал ведение одиночного и автоматического огня и огня фиксированными очередями по два выстрела, что в немалой степени увеличивало эффективность стрельбы из этого автомата при темпе стрельбы 1500 выстрелов в минуту.

Впоследствии конструкция этого автомата была существенно упрощена. По настоянию представителей МО регулируемый дульный тормоз-компенсатор был заменен на стандартный дульный тормоз-компенсатор от автомата АК-74 что значительно снизило темп стрельбы автомата. Приклад стал постоянным и практически полной переделке была подвергнута ложа.

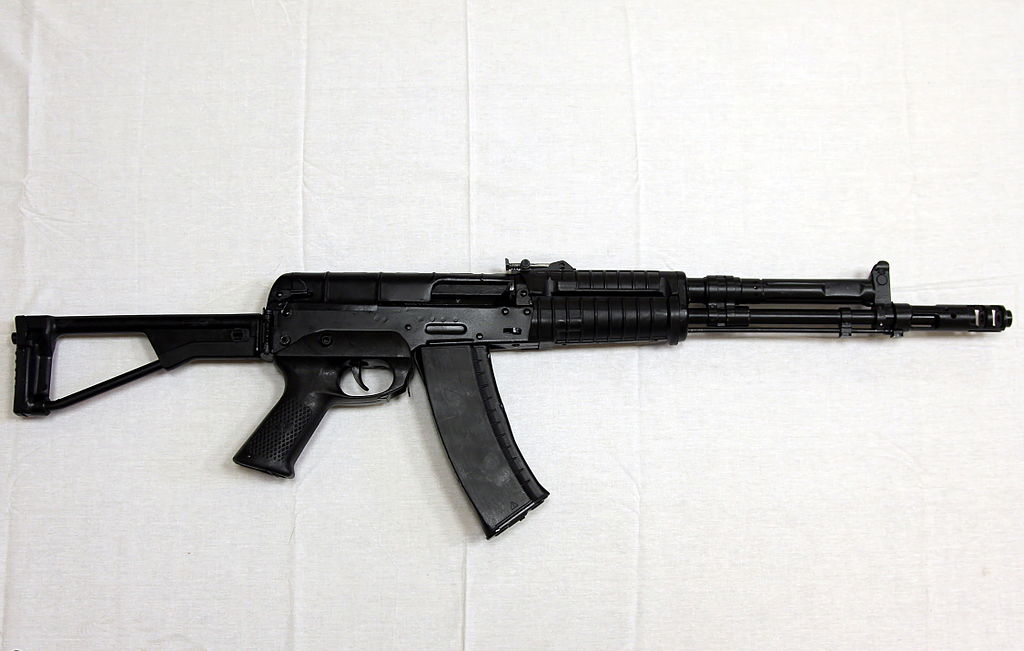

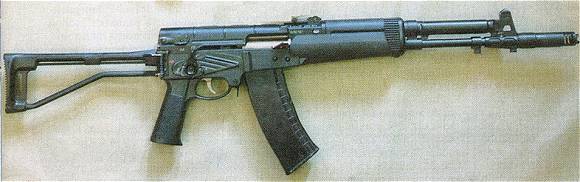

Автомат АЕК-971 калибра 5.45x39, ранний опытный вариант

Модернизированный автомат Гарева-Кокшарова показал результаты при стрельбе непрерывным огнем, на 15 - 20 % превосходящие аналогичные результаты штатного 5,45-мм автомата Калашникова АК-74. Но АЕК-971 уступал по кучности второго выстрела при ведении стрельбы автоматическим огнем своему основному сопернику – автомату Никонова, хотя и превосходил его по этому показателю при стрельбе длинными очередями. По результатам конкурса «Абакан» был принят на вооружение автомат Никонова, получивший в дальнейшем обозначение АН-94. Но на этом история автомата АЕК-971 не закончилась. В конце девяностых годов Министерство обороны РФ вновь востребовало оружие со сбалансированной автоматикой над которым работали ковровские оружейники.

Автомат АЕК-971 был снова модернизирован в соответствии с новыми требованиями МО. На левой стороне ствольной коробки появился универсальный кронштейн для крепления на автомате всех видов оптических и ночных прицелов, кронштейн удалось установить благодаря появлению нового железного приклада складывающегося на правую сторону ствольной коробки. Был также реализован режим стрельбы фиксированными очередями по три выстрела. Автомат был запущен в серийное производство.

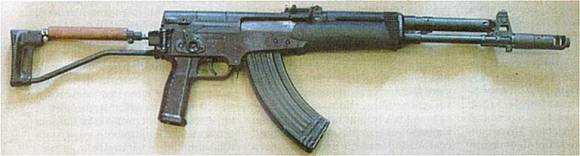

Автомат АЕК-973 калибра 7.62х39, ранний опытный вариант

Серийная модель автомата АЕК-971 состояла из следующих основных частей и механизмов:

- ствола со ствольной коробкой;

- крышки ствольной коробки;

- подвижных частей (затвора, затворной рамы, балансира и каретки);

- возвратного механизма;

- ударно-спускового механизма, выполненного в виде отдельного узла;

- предохранительного щитка;

- переводчика огня;

- направляющей балансира;

- цевья;

- ствольной накладки;

- дульного тормоза-компенсатора;

- штык ножа и магазина;

- принадлежности.

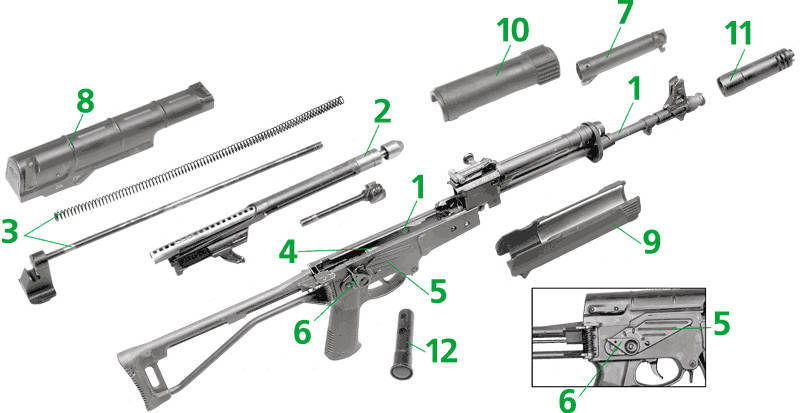

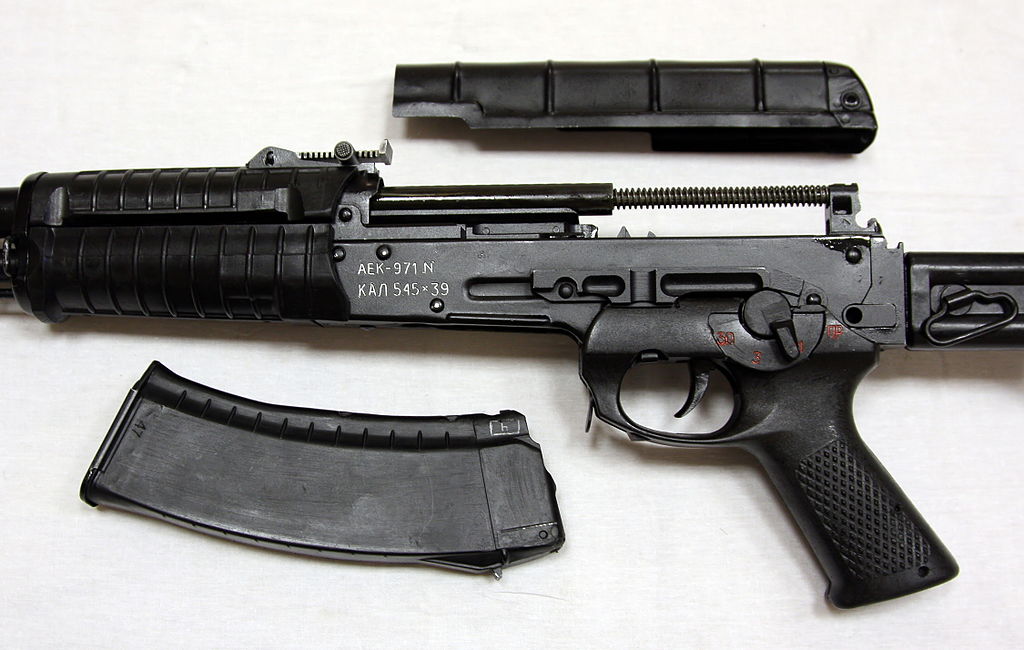

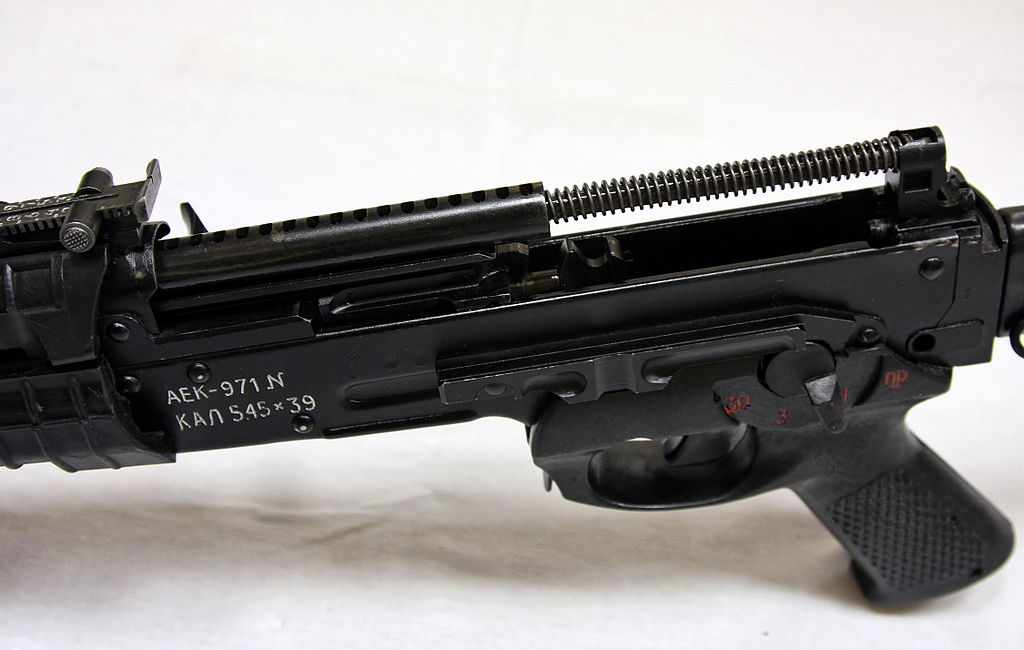

Неполная разборка АЕК-971

В комплект автомата входят: принадлежность, ремень и чехол с карманом для магазина, а также ночной стрелковый прицел универсальный (НСПУ).

Автоматика АЕК-971 построена по газоотводной схеме с длинным ходом газового поршня и дополнительным балансиром, имеющим свой, второй газовый поршень, двигающийся в противоположном основному направлении. Синхронизация затворной рамы и балансира осуществляется при помощи вертикально расположенной между ними шестерни. Запирание ствола осуществляется поворотным затвором, схожим по конструкции с затвором автомата Калашникова АК-74.

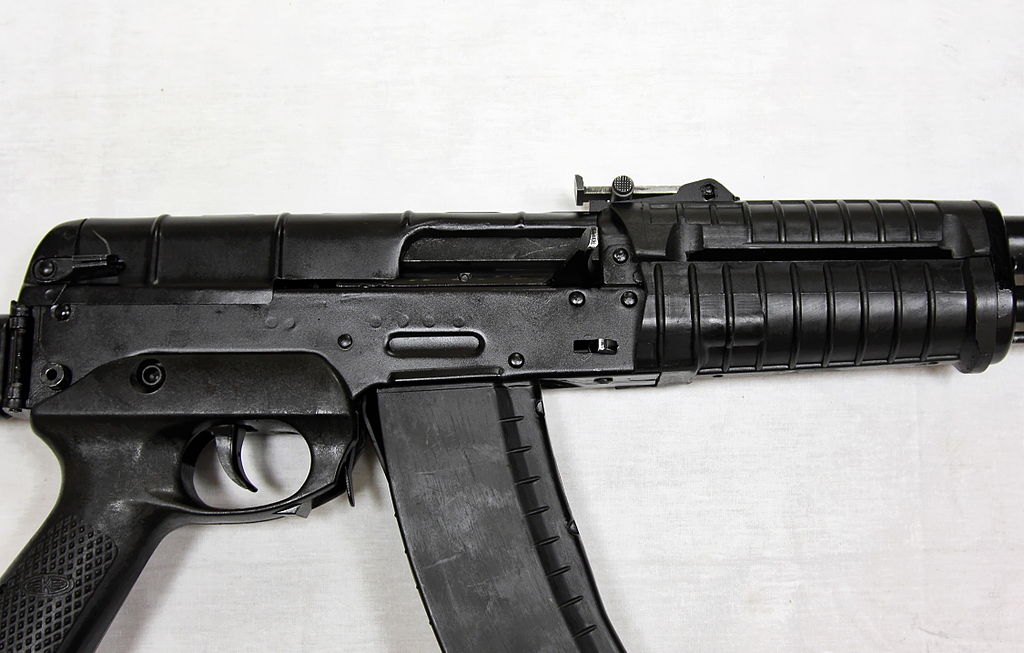

Ствольная коробка АЕК-971 представляет собой отливку, внутри которой выполнены полости для размещения ударно-спускового механизма, магазина, принадлежности. Для обеспечения направления движения подвижных частей коробка армирована стальными направляющими. На левой направляющей выполнен зуб отражателя. К задней части коробки при помощи заклепок присоединен затыльник с осью складного приклада. В передней части к ствольной коробке при помощи заклепок присоединена муфта ствола. Впереди предохранительной скобы на оси закреплена защелка магазина с пружиной.

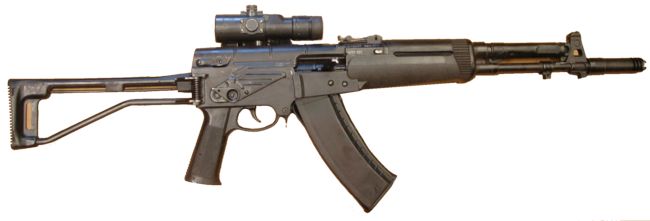

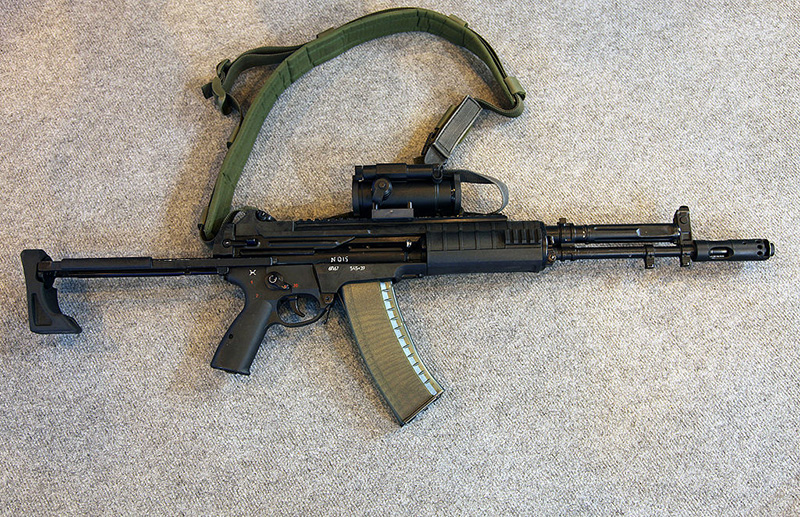

Автомат АЕК-971 калибра 5.45x39, ранний серийный вариант,

с установленным коллиматорным прицелом

Подвижные части являются основным механизмом автоматики и состоят из затвора, затворной рамы, балансира и каретки. Затвор служит для досылания патрона в патронник, закрывания канала ствола, разбивания капсюля и извлечения из патронника гильзы (патрона). Затвор состоит из собственно затвора, подпружиненного выбрасывателя с осью, ударника и штифта ударника. Затворная рама служит для приведения в действие затвора, балансира и ударно-спускового механизма. Затворная рама состоит из рамы, вкладыша, рейки рамы, упора возвратной пружины. Рама соединена с рейкой рамы и вкладышем двумя цилиндрическими пальцами. Балансир служит для уравновешивания импульсов от движения затворной рамы и затвора. Балансир телескопически размещен внутри рейки затворной рамы, в передней части имеет резьбовой участок для присоединения штока, выполняющего роль поршня. В стенке балансира имеются продольные перфорации для взаимодействия с шестернями.

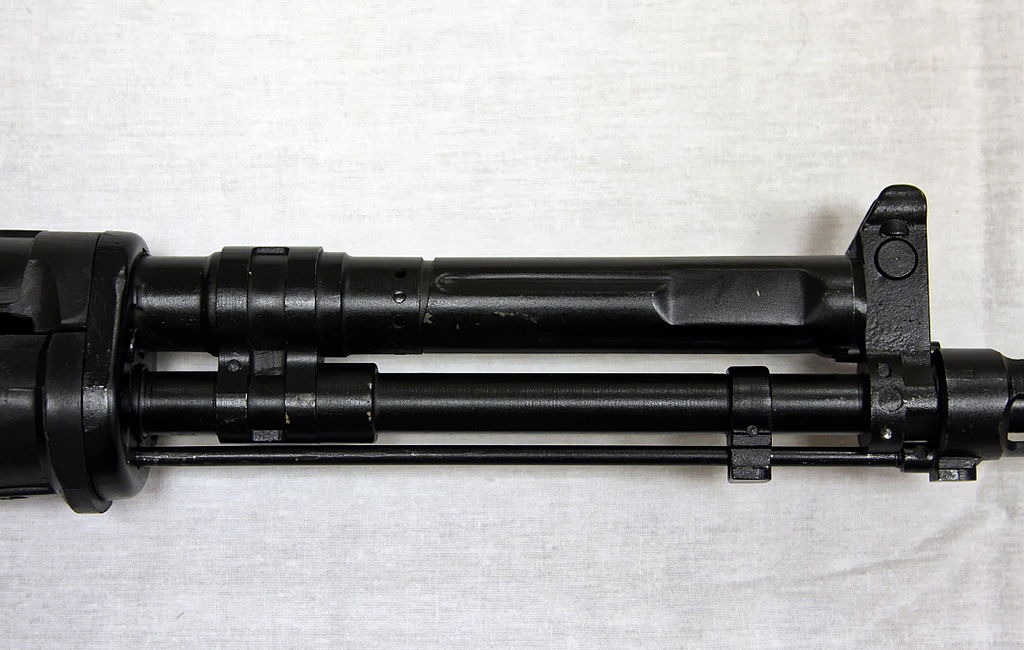

Направляющая балансира служит для направления движения балансира. Она состоит из соединенных сваркой трубки, заглушки и упора. Каретка служит для размещения двух шестерен, кинематически связывающих балансир и затворную раму. Ударно-спусковой механизм служит для управления стрельбой из автомата, выполнен в виде отдельного узла, содержит ударный и спусковой механизм. Переводчик огня, расположенный с левой стороны оружия, служит для установки необходимого режима стрельбы (одиночного, автоматического и с отсечкой по 3 выстрела). Он имеет цилиндрическую часть с поперечными пазами для взаимодействия с шепталами ударно-спускового механизма и флажок для переключения.

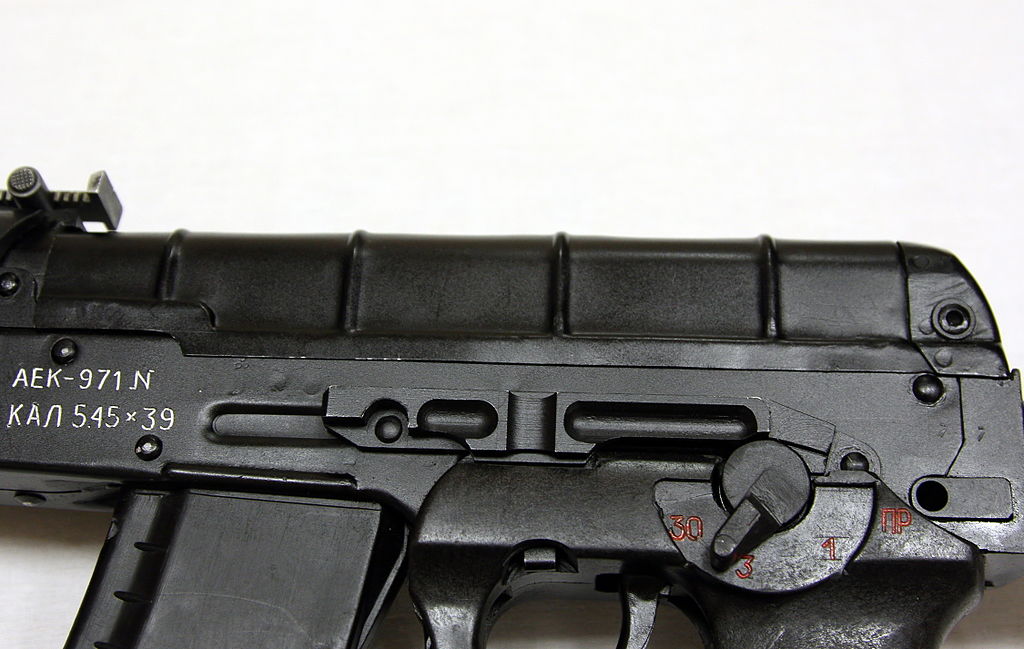

Для производства одиночного выстрела необходимо флажок переводчика перевести в положение «ОД», при этом переводчик освобождает спусковой крючок и шептало одиночного огня. При нажатии на спусковой крючок курок под действием боевой пружины наносит удар по ударнику. Ударник накалывает капсюль патрона - происходит выстрел. После того, как пуля минует газоотводное отверстие в стволе, газы через него устремляются в газовую камеру, воздействуют на подвижные части, посылая их в откат. Отходя назад, затворная рама поворачивает затвор вокруг продольной оси и выводит его боевые выступы из-за боевых упоров муфты ствола - происходит отпирание затвора и открывание канала ствола.

Гильза, удерживаемая выбрасывателем, наталкивается на выступ ствольной коробки и экстрактируется. Затворная рама, двигаясь назад, взводит курок, происходит захват курка шепталом одиночного огня и курок остается в заднем положении. Накат подвижных частей происходит под действием возвратной пружины. В накате происходит досылание очередного патрона в патронник и запирание канала ствола. В конце свободного хода затворная рама разобщает автоспуск с курком, но курок удерживается во взведенном положении шепталом одиночного огня, поэтому очередного выстрела не происходит. Для производства следующего выстрела необходимо отпустить спусковой крючок и снова нажать на него. Цикл работы автоматики повторится.

При групповом режиме огня (по 3 выстрела) взаимодействие деталей и механизмов автомата аналогично их взаимодействию при одиночном огне; отличие - в работе ударно-спускового механизма. Переводчик освобождает спусковой крючок и шептало группового огня, а шептало одиночного огня заперто и не может взаимодействовать с курком. При нажатии на спусковой крючок он поворачивается, а вместе с ним поворачивается шептало группового огня до введения хвостовика шептала в зацепление с нижними зубьями храпового колеса. Храповое колесо, препятствуя дальнейшему повороту шептала группового огня, само запирается хвостом шептала.

Зацеп шептала в это время находится вне зоны взаимодействия с курком, клик освобождается, происходит рабочий ход курка. Во время рабочего хода толкатель, соединенный с курком, своим зацепом поворачивает храповое колесо за верхний передний зуб на один шаг, а хвостовик шептала запирает храповое колесо в новом положении. При взведении курка после выстрела толкатель перемещается назад и захватывает зацепом очередной верхний зуб. После трех рабочих ходов курка храповое колесо освобождает хвостовик шептала и он вместе с шепталом поворачивается так, что зацеп шептала встает на пути движения курка и захватывает его; очередной выстрел не происходит. Для производства следующей группы выстрелов необходимо отпустить спусковой крючок и снова нажать на него.

Для ведения автоматической стрельбы необходимо перевести флажок переводчика в положение «А». При автоматической стрельбе взаимодействие деталей и механизмов автомата аналогично взаимодействию их при одиночном и групповом режиме огня, отличие заключается в работе ударно-спускового механизма. При нажатии на спусковой крючок курок освобождается и совершает рабочий ход. При взведении курок удерживается только автоспуском, а по приходу затворной рамы в переднее положение срывается с него. Стрельба продолжается до тех пор, пока нажат спусковой крючок. При отпускании спускового крючка курок встает на боевой взвод.

В положении «ПР» (Предохранитель) переводчик запирает спусковой крючок и поднимает предохранительный щиток, блокируя движение подвижных частей.

Боевая скорострельность автомата при стрельбе одиночными выстрелами составляет 40 выстрелов в минуту, при стрельбе очередями - до 100 выстрелов в минуту.

Благодаря особенностям конструкции спускового механизма в автомате АЕК-971 практически полностью исключена возможность непроизвольного перезаряжания оружия с выключенным предохранителем при ударах приклада об твердую поверхность.

Крышка ствольной коробки предохраняет от загрязнения части и механизмы, помещенные в ствольной коробке. С правой стороны она имеет ступенчатый вырез для прохода выбрасываемых наружу гильз и для движения рукоятки затворной рамы. Крепление осуществляется поворотной чекой.

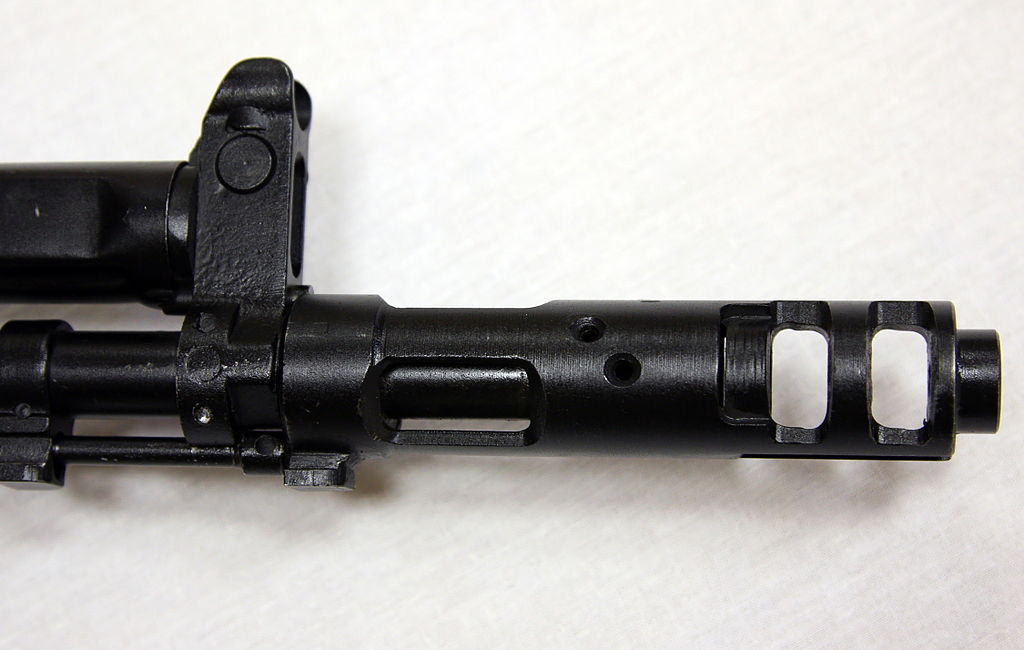

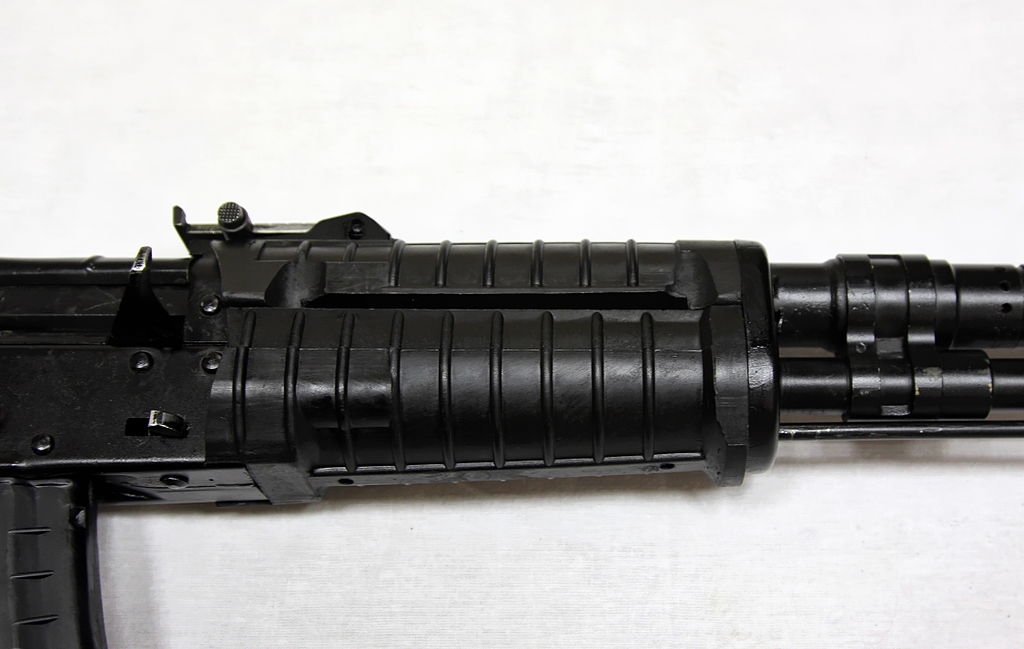

На стволе крепится дульный тормоз компенсатор, служащий для уменьшения пламенности и звука при выстреле и повышения кучности боя при стрельбе очередями.

Механическое прицельное приспособление секторного типа конструктивно аналогично автомату АК-74. Прицельная дальность стрельбы из автомата - 1000 м. Кроме того на левой стороне ствольной коробки расположен универсальный кронштейн для крепления на автомате различных видов коллиматорных, оптических и ночных прицелов.

Варианты

АЕК-971

АЕК-971 - базовый вариант под патрон 5,45×39 мм.

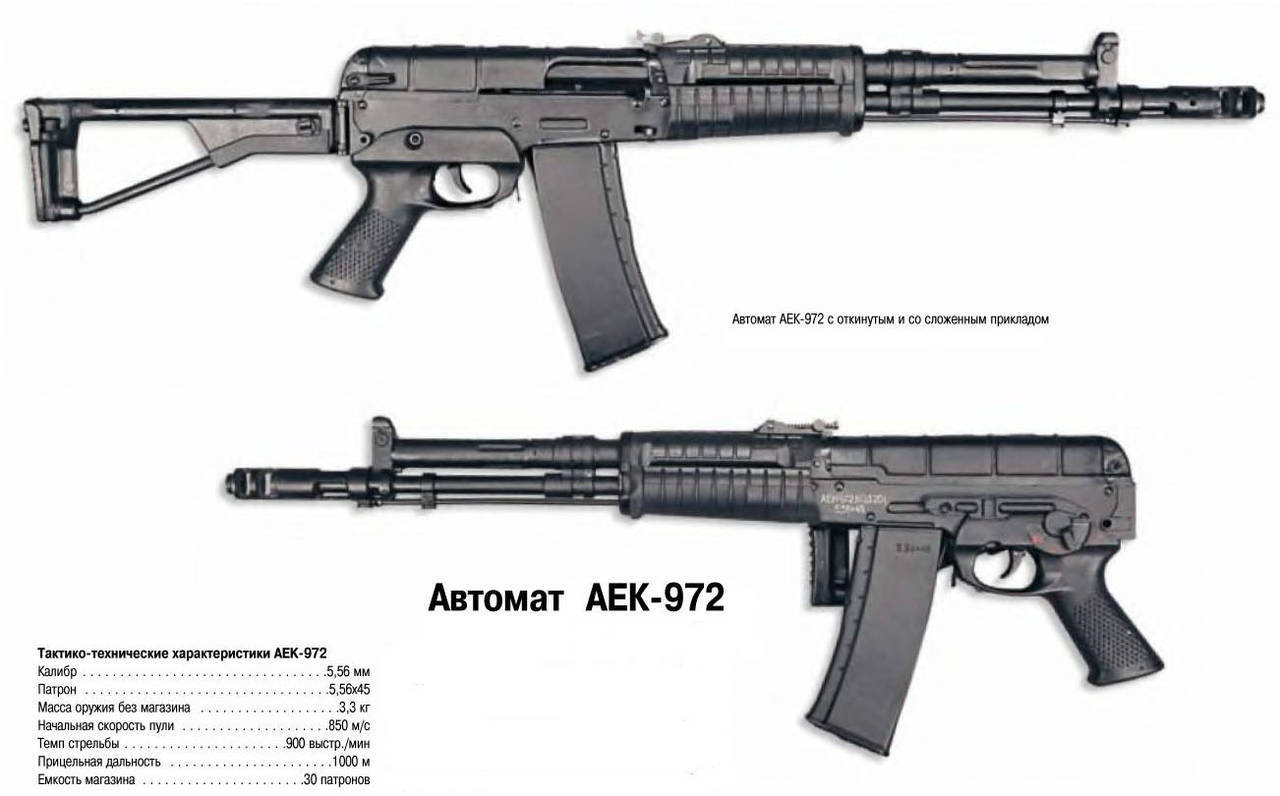

АЕК-972

АЕК-972 – вариант АЕК-971 под патрон 5.56х45 мм НАТО. Кроме изменений вызванных

сменой калибра оружия, других конструктивных отличий от базовой модели не имеет.

АЕК-973

АЕК-973 – вариант АЕК-971 под советский патрон 7.62х39 мм. Использует магазины от автомата АК-47, в остальном автомат идентичен АЕК-971.

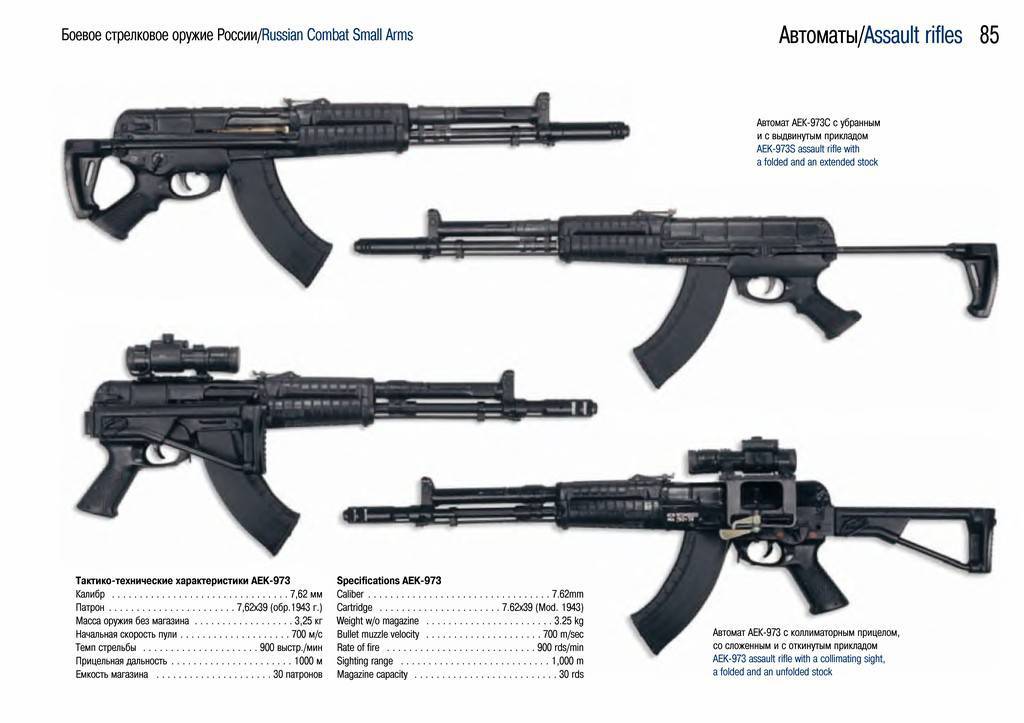

АЕК-973С

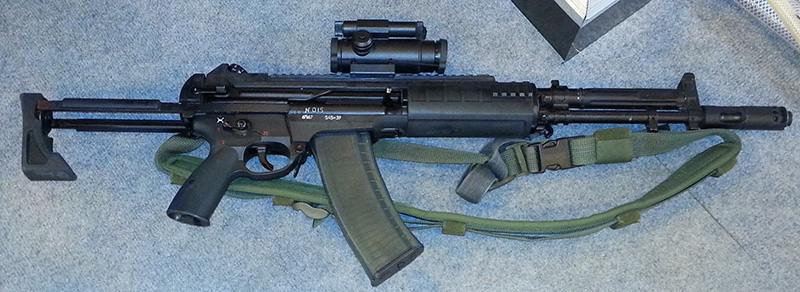

АЕК-973С – версия АЕК-973, снабженная выдвижным телескопическим прикладом. При убранном прикладе плечевой упор смыкается с пистолетной рукояткой, образуя обтекаемую конструкцию и не затрудняя стрельбу. Изменены форма и угол наклона пистолетной рукоятки. Из-за особенностей конструкции измененного УСМ рычажок переводчика-предохранителя расположен с правой стороны ствольной коробки.

Для питания автомата применяются штатные магазины от автомата АК-74 емкостью на 30 патронов, а также возможно применение магазинов от ручного пулемета Калашникова РПК-74 (РПК-74М) емкостью на 45 патронов. С целью удобства при переноске автомат имеет складной на правую сторону легкий приклад рамочного типа.

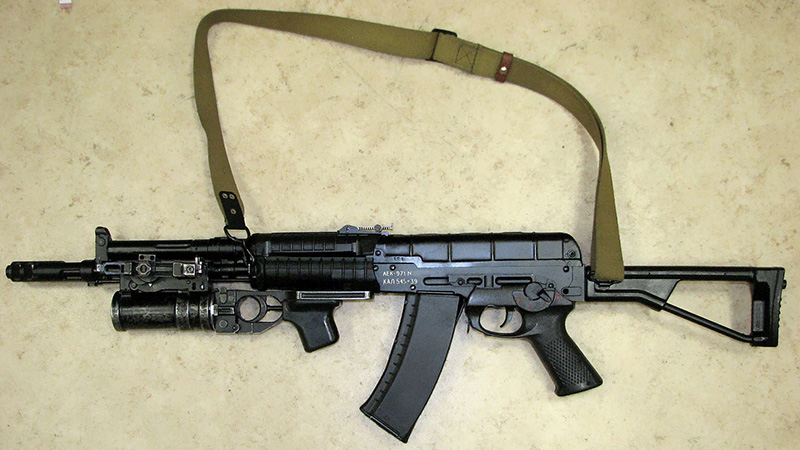

Цевье, пистолетная рукоятка, ствольная накладка газовой трубки изготавливаются из ударопрочной пластмассы. Пластиковая пистолетная рукоятка выполнена зацело со спусковой скобой. Автомат снабжен креплениями для штатного штык-ножа 6Х4 и подствольных гранатометов ГП-25, ГП-30, ГП-34.

Модификации

А-545

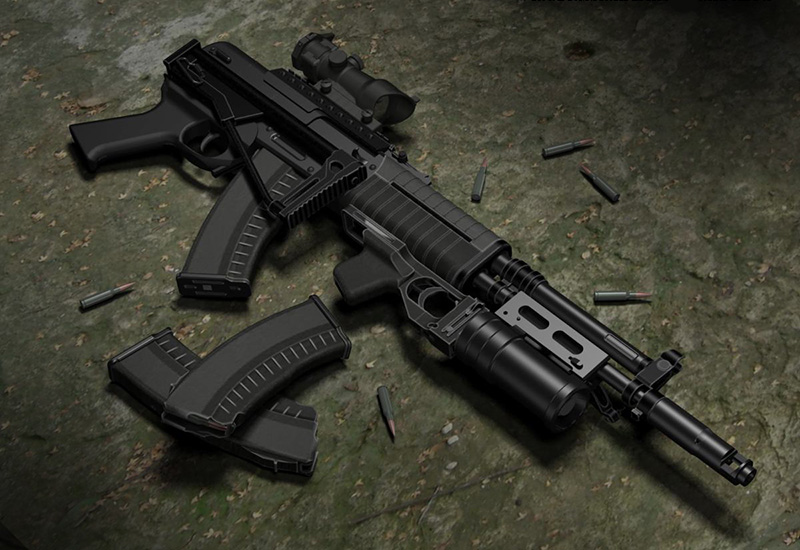

Автомат А545 или 6П67, проходящий в 2014 году испытания в рамках программы "Ратник"

Создан для участия в конкурсе на новый общевойсковой автомат. Проходил государственные испытания в 2014 году по теме «Ратник» вместе с АК-12 концерна «Калашников», удовлетворив всем тактико-техническим требованиям Министерства обороны Российской Федерации. В ходе испытаний А-545 показал лучшую кучность при стрельбе длинными очередями, однако уступил по соотношению «цена-качество». По результатам испытаний было принято решение о принятии на войсковую эксплуатацию обоих автоматов в течение 2015 года.

От базовой модели его отличает, прежде всего, иная конструкция ствольной коробки (на АЕК-971 — съёмная крышка), что позволяет крепить на автомат планку Пикатинни для возможности установки различных прицелов и переключатель режима огня с обеих сторон автомата.

А-762

Этот вариант использует патрон 7,62×39 мм.

Автоматы АЕК-971 выпускались небольшими партиями и состояли на вооружении спецподразделений МВД и других силовых ведомств. В 2006 году, на Ковровском Машиностроительном заводе было полностью прекращено производство продукции военного назначения. Все производство было передано на Ковровский завод имени Дегтярева (ЗиД), однако развертывание производства автоматов серии АЕК-971 на ЗиД было приостановлено, налаживание производства потребовало больших предварительных затрат, которые могли окупиться лишь в случае поступления больших заказов на новый автомат.

Тактико-технические характеристики АЕК-971

- Принят на вооружение: 1990

- Конструктор: Кокшаров, Станислав Иванович

- Разработан: 1978 год

- Производитель: Завод имени Дегтярёва

Вес АЕК-971

- 3,53 кг (без патронов); 0,23 кг (пустой магазин АК-74); 0,17 кг (пустой магазин АКМ из лёгкого сплава)

Размеры АЕК-971

- Длина, мм: 960 (с разложенным прикладом); 720 (со сложенным прикладом)

- Длина ствола, мм: 420

Патрон АЕК-971

- 5,45×39 мм (АЕК-971); 5,56×45 мм НАТО (АЕК-972); 7,62×39 мм (АЕК-973)

Калибр АЕК-971

- 5,45 (АЕК-971); 5,56 (АЕК-972); 7,62 (АЕК-973)

Скорострельность АЕК-971

- 900 выстрелов/мин

Скорость пули АЕК-971

- 880 (АЕК-971); 850 (АЕК-972); 730 (АЕК-973) м/с

Прицельная дальность АЕК-971

- 500 метров

Емкость магазина АЕК-971

- коробчатый магазин на 30 патронов от АКМ или АК74 (в зависимости от калибра), возможно использование коробчатых магазинов на 45 патронов от пулемётов РПК и РПК74

Максимальная дальность, м: 1000

Прицел: секторный, имеется крепление для установки различных прицелов

Принципы работы: отвод пороховых газов, поворотный затвор, сбалансированная автоматика.

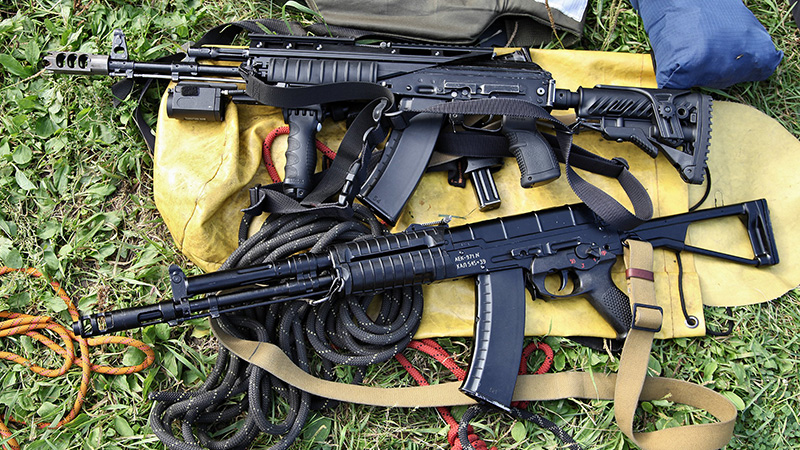

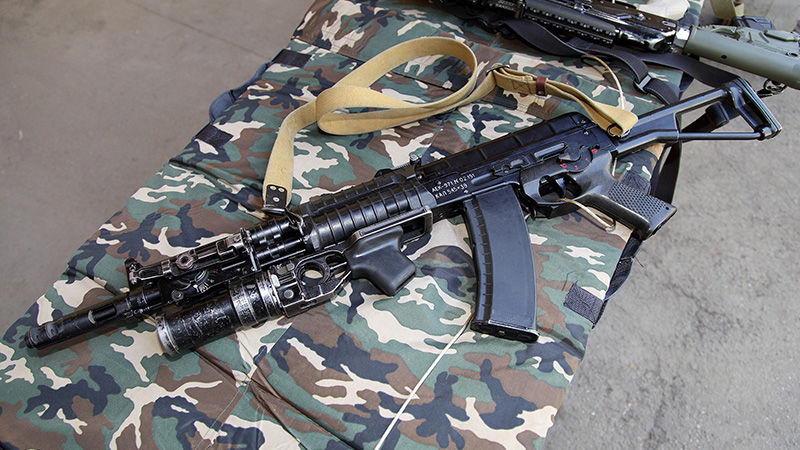

Фото АЕК-971
