Пистолет Маузер К96 патрон калибр 7,63 и 9 мм. Устройство

«Результаты опытов ясно указывают, что автоматический пистолет Маузера обладает прекрасной меткостью, и что пуля его производит страшное разрушение в теле человека», — писал гвардии штабс-капитан русской армии Халтурали в 1900 г. В 1893 г. братья Фидель, Фридрих и Йозеф Федерле, служившие на заводе Маузера в Оберндорфе, разработали «автоматический» пистолет. Владелец фирмы Пауль Питер Маузер совместно со старшим мастером Гайзером доработал конструкцию и запатентовал ее на свое имя. С конца 1896 г. начался выпуск пистолета под обозначением С/96 (К-96). Пистолет неоднократно модернизировался. В 1899 г. он получил переменный прицел и пазы для крепления кобуры-приклада, превратившись в «пистолет-карабин» — идея оружия, сочетающего черты пистолета и карабина, долгое время была весьма популярна, в первую очередь, в связи с потребностями кавалерии. Наиболее известны модели этого пистолета 1902, 1908 и «классическая» 1912 г.

Автоматика «Маузер» К-96 действовала по схеме отдачи ствола с коротким его ходом. Запирание канала ствола производилось с помощью качающейся личинки, сцеплявшей затвор со стволом. Ударно-спусковой механизм куркового типа допускал ведение только одиночного огня, снабжался флажковым неавтоматическим предохранителем. Характерной особенностью пистолета был постоянный двухрядный магазин, размещенный «по-винтовочному» — перед спусковой скобой — и снаряжавшийся также по типу винтовочного — сверху, из обоймы при открытом затворе.

Секторный прицел был насечен до 1000 м. Такая дальность не соответствовала реальным возможностям оружия по точности и кучности стрельбы, но стрельба на 200 м была вполне возможна благодаря сравнительно высокой начальной скорости пули. 7,63-мм патрона «маузер» превосходил большинство пистолетных и револьверных патронов того времени и по пробивному действию — его пуля с 35 шагов пробивала 8 поставленных одна за одной дюймовых сосновых досок. Тяжелый ствол к тому же обеспечивал высокую живучесть оружия, а также большую боевую скорострельность, чем у большинства других пистолетов. На задней части рукоятки (прозванной за характерную форму «метелкой») имелись пазы под кобуру-приклад. Деревянная кобура-приклад носилась на плечевом ремне, имела кармашек для отвертки, откидную крышку.

Из всех «пистолетов-карабинов» «Маузер» К-96 оказался наиболее успешным. «Ваффенфабрик Маузер» продвигала его на рынке весьма активно. Не будучи практически нигде принятым на вооружение официально, он закупался в больших количествах как частным порядком, так и государственными ведомствами разных стран (Россия, Турция, Италия, Персия и др.) для вооружения отдельных воинских частей, полиции, жандармерии, иррегулярных формирований. Впервые К-96 «Маузер» применили в боях в 1898 г. во время Второй англо-суданской войны британские кавалеристы, в числе которых был, кстати, лейтенант Уинстон Черчилль, оставивший об этом оружии отличный отзыв. Во время Англо-бурской войны 1899–1902 гг. К-96 «Маузер» оказался у обеих воюющих сторон. Вообще К-96, его «потомки» и копии широко применялись в больших и малых войнах в разных частях света — от Северной Европы до Южной Африки и от Латинской Америки до Китая. Колониальная эпоха сделала К-96 популярным среди чиновников, искателей приключений, любителей экзотических охот — выпускался даже охотничий патрон к К-96.

В ходе Первой мировой войны «Маузер» переделала для германского рейхсвера часть пистолетов под штатный 9-мм патрон «парабеллум» — для отличия эти пистолеты несли цифры «9», вырезанные на щечках рукоятки и залитые красной краской. Этот пистолет не нужно путать с моделью под более мощный 9-мм патрон «маузер», не получивший такой популярности.

После 1918 г. «Маузер-Верке» в Оберндорфе на Неккаре продолжала выпуск модификаций К-96. Версальский мирный договор, среди прочего, запрещал Германии производить пистолеты с длиной ствола более 100 мм, поэтому официально выпускались, в основном, короткоствольные (так называемы «полицейские») модификации, в короткоствольные переделывали часть старых К-96. Общее же количество выпущенных пистолетов семейства К-96 оценивается примерно в миллион штук.

«Маузер» К-96 не остался «чисто германским». С середины 1920-х гг. в Испании компания «Унсета и Ко» выпускала пистолеты «Астра» 900-й серии по схеме К-96. Появились и пистолеты с возможностью автоматической стрельбы — поначалу это были испанские «Астра» моделей 901-904 и F, их модификации, выпускавшиеся фирмами «Ацуль» и «Бестегу Херманос», затем уже сама «Маузер-Верке АГ» выпускала автоматические пистолеты моделей 711 и 712 с отъемными магазинами на 10, 20 и 40 патронов. Хотя огонь очередями мог быть эффективен только на малой дальности, автоматические пистолеты «Маузер» 712 успешно продавались, например, в Югославию и Китай, в годы Второй мировой использовались в частях СС.

В нашей стране «Маузер в колодке» давно ассоциируется с революционными комиссарами и сотрудниками ВЧК. Между тем они попали в Россию раньше. Накануне Первой мировой войны «Маузеры» закупали для… экипажей аэропланов. С началом мировой войны «Маузеры» среди прочих пистолетов закупались централизованно и отпускались «специальным частям: авиационным, автомобильным, мотоциклетным». От технических войск их вместе с куртками-«кожанками» и переняли комиссары и чекисты, а также те формирования, где форма одежды или особенности действия затрудняли ношение винтовок и подсумков с патронами. Позже «Маузер» оставался оружием войск ОГПУ-НКВД и пограничных войск. Служил он и на других границах — И.Д. Папанин, например, держал его при себе на полярных зимовках.

Советская Россия закупала 7,63-мм «Маузеры» модели 1920 г. с укороченным до 98–99 мм стволом. Не удивительно, то за рубежом указанная модель известна под прозвищем «боло», т.е. «большевистская». В ходе Великой Отечественной войны с «Маузерами» нередко шли в германский тыл группы специального назначения НКВД-НКГБ, прыгали парашютисты-десантники, ценили их и пехотные командиры РККА.

Модификации

Германия

Пистолет выпускался под несколько различных типов патронов, в значительном количестве модификаций (только в период до 1912 года фирмой "Mauser" было выпущено 22 различных модификации):

- Маузер К-96 Модель 1896 года. С конусным бойком, рельефная поверхность, длинный экстрактор. На 6,10 и 20 патронов. Номера 1-5-значные.

- Маузер К-96 Модель 1899 года, боек с большим кольцом, рельефная поверхность, длинный экстрактор. 5-значный номер.

- Маузер К-96 Модель 1899 года «флэт», с гладкой поверхностью и боек с большим кольцом. Контракт для итальянских ВМФ (со своей нумерацией) и коммерческие, 5-значный номер.

- Маузер К-96 1904 года. Ранний, переходная довоенная модель с номером 34ххх, с длинным экстрактором, маленьким кольцом.

- Маузер К-96 1905 года, довоенная модель с коротким экстрактором, маленьким кольцом на бойке.

- Маузер К-96 обр. 1912 года. Уменьшенный и облегченный курок, укороченный и расширенный выбрасыватель, несколько ослабленная возвратная пружина. Ствол с шестью нарезами (у более ранних модификаций — 4). Головка рычажка предохранителя без отверстия. На тыльной стороне курка маркировка «NS». Самая массовая модификация, 9-мм Маузеры и Маузеры «Боло» делались именно на её базе.

- Маузер К-96 обр. 1916 года — вариант под патрон 9×19 мм Парабеллум для германской армии (на рукоятке нанесена красная цифра «9»).

Пистолет Маузер К96 обр. 1920 г. («Боло» — «Большевик»)

После окончания Первой мировой войны и подписания Версальского договора, Германии было запрещено производить пистолеты с длиной ствола свыше 100 мм.

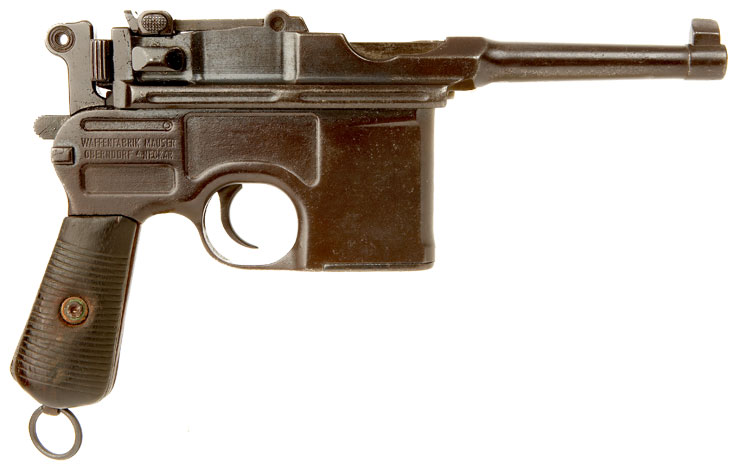

- Маузер К-96 обр. 1920 г. («Боло» — «Большевик») — вариант под патрон 7,63×25 мм с укороченным до 99 мм стволом. Пистолеты имели укороченную рукоятку с ореховыми щечками, имеющими 22 канавки и курок «Small Ring Hammer» с клеймом «NS». Основным отличием модели является качающаяся горизонтально антабка на рукоятке. Большая часть была продана в Советскую Россию.

- Маузер К-96 модель 712 «Schnellfeuer» обр. 1932 года — автоматический вариант с магазином на 20 патронов. Темп стрельбы в автоматическом режиме составлял около 850 выстрелов в минуту.

Пистолет Mauser C-96 «Red Nine» представляет собой переделку стандартный патрон 9mm Parabellum отличается крупными цифрами «9», с красной краской, на боковых сторонах щечек рукоятки

Иностранное производство

Производство нескольких не слишком удачных копий и вариантов модели К-96 (под наименованием «Astra») развернула испанская фирма «Unceta».

В Китае пистолеты получили распространение с начала XX века, в так называемую эру милитаристов, позднее на китайских предприятиях было начато производство запасных частей и нескольких вариантов реплик этого оружия.

- так, в 1923 году китайский оружейный завод Ханьян (Hanyang) начал производство копии К-96 под патрон 7,63х25 мм, известную как Ханьян К-96. Всего было выпущено около 13 тыс. шт.

- в Тайюане — главном городе провинции Шаньси, находившейся в то время под управлением генерала Янь Сишаня, в 1920-е годы был построен военный завод, производивший для его отрядов копию пистолета-пулемёта Томпсона 45-го калибра. С целью упростить снабжение войск боеприпасами Янь Сишань санкционировал переделку имевшихся на вооружении пистолетов К-96 под патрон .45 АСР. В 1929 году Тайюаньский арсенал начал выпуск пистолета «Шаньси тип 17», который поступил на вооружение железнодорожной охраны, защищавшей дороги от бандитов и отрядов других милитаристов. Переделанные под патрон .45 калибра, Тип 17 были заметно больше своих 7,63 мм-аналогов, их 10-зарядный магазин опускался ниже спусковой скобы. Для снаряжения магазина использовались две обоймы по пять патронов, вместо одной обоймы на десять патронов как у оригинальных Маузеров. Маркировка состояла из надписей на китайском языке «Тип 17» на левой стороне, и «Восемнадцатый год республики, сделано в Шаньси» на правой. Всего было выпущено около 8 500 пистолетов «Тип 17», помимо отрядов Янь Сишаня трофейные пистолеты использовались другими участниками гражданской войны в Китае, в том числе НОАК. После окончания войны, большинство пистолетов было отправлено в переплавку, некоторое количество попало на рынок гражданского оружия.

- в конце 1970-х годов на основе конструкции немецкого M712 Schnellfeuer для офицеров НОАК был начат выпуск автоматического пистолета Тип 80 под патрон 7,62×25 мм ТТ

В 1970 годы в Бразилии оружейник Jener Damau Arroyo произвёл модернизацию пистолетов M1932 Schnellfeuer (500 шт. было закуплено в 1930-е годы в Испании): вместо заряжания из обойм они получили отъёмные коробчатые магазины на 10 и 20 патронов, режим автоматического огня и переднюю рукоятку. Оружие поступило на вооружение бразильской полиции под наименованием автоматический пистолет PASAM (Pistola Automática Semi-Automática Mauser).

Тактико-технические характеристики Маузер К96

- Принят на вооружение: 1899

- Конструктор: братья Федерле (Фидель, Фридрих и Йозеф)

- Разработан: 1895-1896

- Производитель: Mauser

- Годы производства: 1896—1938

- Всего выпущено: 950 000 шт.

Вес Маузер К96

- 1,25 (без патронов)

Размеры Маузер К96

- Длина, мм: 312

- Длина ствола, мм: 140

Патрон Маузер К96

- 7,63×25 мм Маузер;

- 9 мм Парабеллум;

- 9×25 мм Маузер;

- .45 ACP

Скорость пули Маузер К96

- 425 м/с

Прицельная дальность Маузер К96

- 200 метров (без приклада)

- 300 (с кобурой-прикладом)

Максимальная дальность Маузер К96

- 500 метров

Емкость магазина Маузер К96

- 6, 10 или 20-зарядный встроенный или отъёмный магазин; также выпускались 40-зарядные отъёмные магазины

Принципы работы: отдача ствола при коротком ходе.

Фото Маузер К96

Пистолет Mauser Model 1930

Пистолет Mauser Model 1895

Пистолет Mauser «Cone Hammer»

Пистолет Маузер К96 «Large Ring Hammer» (Большое кольцо), 1899 год

Пистолет Маузер К96 «Large Ring Hammer» в варианте «Flat Side» изготовленный по заказу итальянского ВМФ

Пистолет Маузер К96 «Small Ring Hammer»

Пистолет Маузер К96 с предохранителем «Neue Sicherung» (Модель 1912)

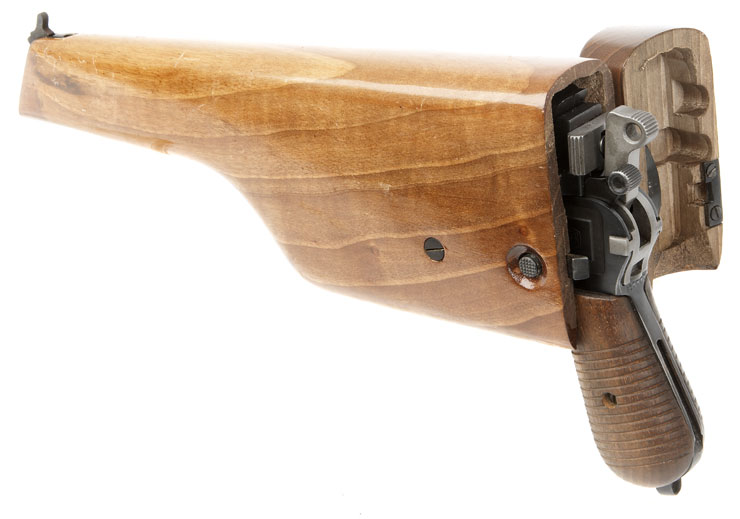

Пистолет Маузер К96 «Red Nine» с присоединенной кобурой-прикладом

Пистолет Маузер К96 послевоенного периода, выпуска 1920 года, со стволом длинной 99 мм и клеймом «1920», переделанный из пистолета «Red Nine» Прусского заказа

Пистолет-карабин Mauser выполненный на основе варианта «Cone Hammer»

Коммерческий вариант пистолета Маузер К96 (Mauser-Selbstlade-Pistole) под очень мощный патрон 9mm Mauser Export

Патроны, использовавшиеся в пистолетах Маузер К96: 9mm Parabellum, 7,63mm Mauser и 9mm Mauser Export (слева на право)

Пистолет Mauser «Model 1912» с предохранителем «Neue Sicherung»

Пистолет Mauser Model 1930 раннего выпуска

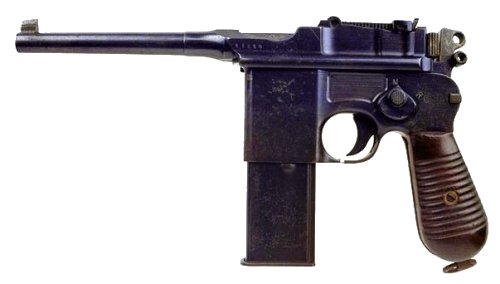

Маузер К-96 модель 712 с магазином на 20 патронов, вид слева

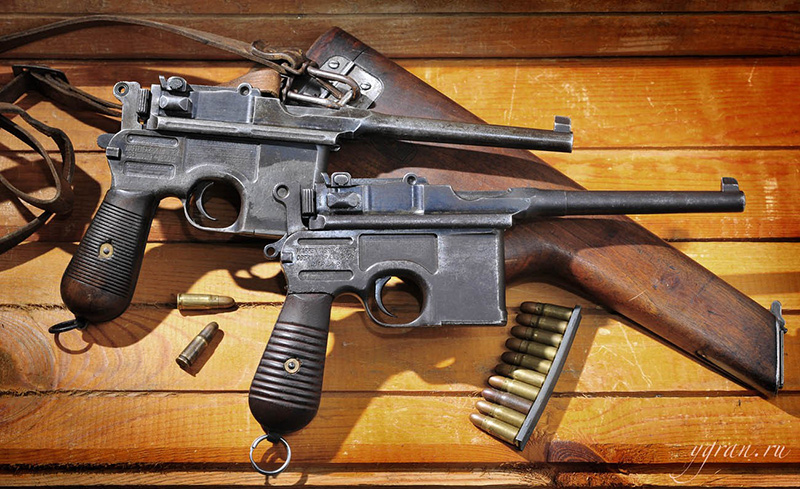

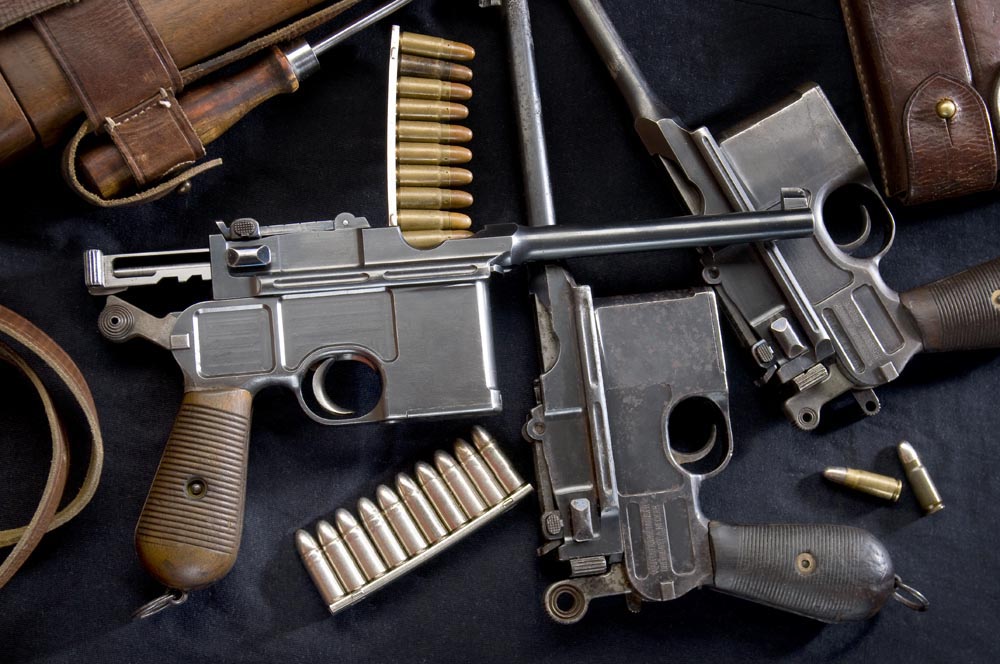

Пистолет Mauser «Bolo» с пачкой патронов 7,63×25 и обоймами

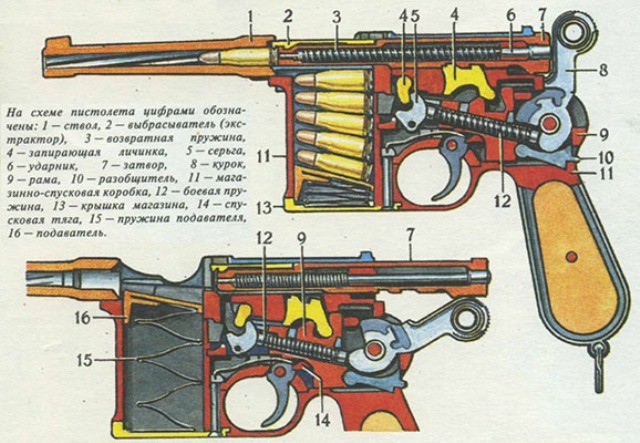

Элементы пистолета Маузер

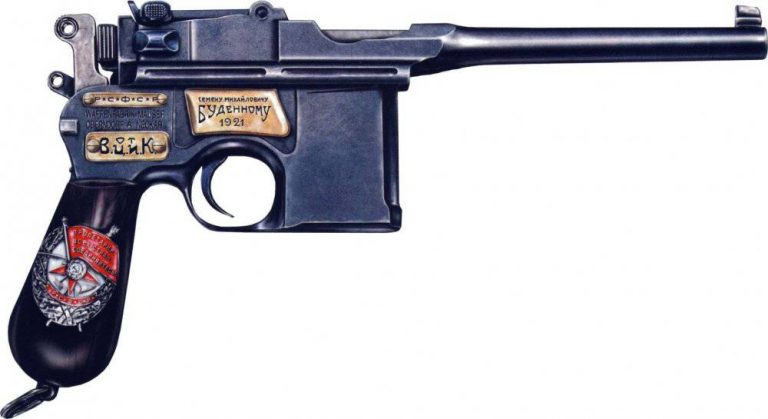

Почетное революционное оружие - наградной "Маузер" С. Буденного

Лейтенант Буш из 4-го королевского баварского пехотного полка с Маузер К96

Воин Первой Мировой с пистолетом Маузер К96

Воин Первой Мировой с пистолетом Маузер К96
