«Пиранья»

В связи с непрерывным укреплением флота НАТО, а также возможностью войны советское командование решило обратить свое внимание на постройку мини-подлодок, которые были бы способны действовать в реках, на мелководье, на территории баз флота противника. Для воплощения этих целей в жизнь флотское руководство поручило ленинградскому КБ «Малахит» спроектировать мини-подлодку. Разрабатываемая лодка получила обозначение проект 865 и шифр «Пиранья». Впоследствии в Ленинграде были созданы 2-е подводных лодки данного типа – это опытная лодка МС-520 и головная лодка серии МС-521. Всего было построено только 2 лодки, обе они находились на службе с 1990 по 1999 годы.

На протяжении многих лет сверхмалые и малые подлодки не строились и не проектировались отечественной промышленностью. Их проектирование возобновилось только в 70-х годах прошлого века. С 1973 года в КБ «Малахит» приступили к работе над подводной лодкой пр. 865 «Пиранья». Главными конструкторами лодки были Ю. К. Минеев, С. М. Бавилин, Л. В.Чернопятов. Малая подводная лодка предназначалась для осуществления спецзаданий в мелководных, прибрежных и сложных для навигации районах, в которых действия обычных подводных лодок были либо невозможны, либо серьезно затруднены, в том числе, в условиях серьезной противолодочной обороны.

Первоначально главным конструктором по проекту выступал Л. В. Чернопятов, но в 1984 году его сменил Ю. К. Минеев. Главным наблюдателем по данному проекту от ВМФ СССР был капитан 2-го ранга А. Е. Михайловский. Опыт создания и проектирования подобных технических средств на тот момент в стране отсутствовал. По этой причине работать пришлось практически с нуля. При этом новизна поставленной перед конструкторами и инженерами задачи привела к выполнению очень большого количества модельных и натурных испытаний лодки, опытных работ, проведения разнообразных экспериментов по отдельным элементам конструкции, технологическим процессам и устройствам. По этой причине закладка первой, опытной подлодки проекта 865 произошла только в июле 1984 года в Ленинградском адмиралтейском объединении.

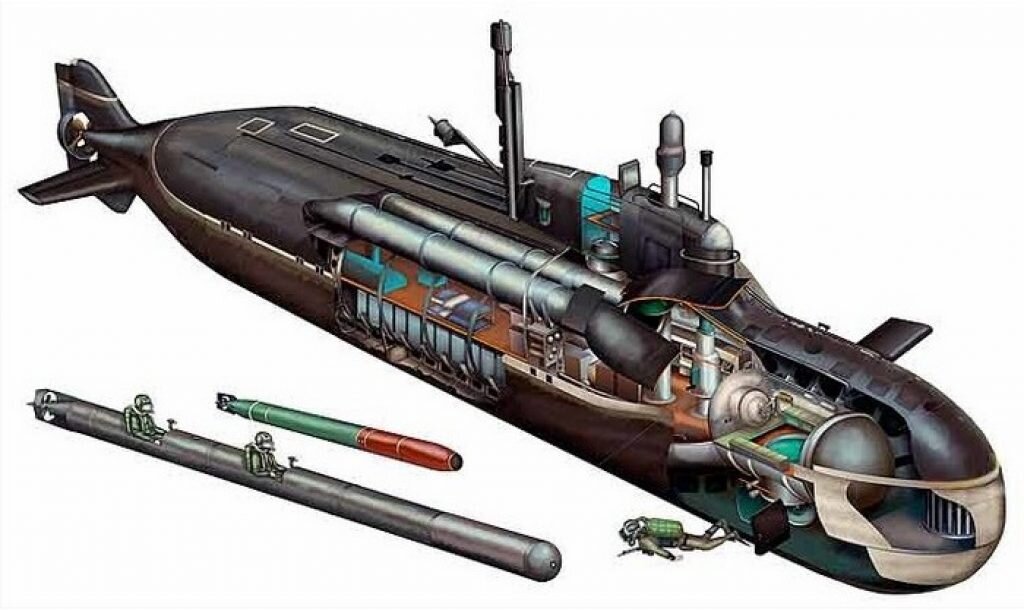

Для выполнения поставленных перед ними задач подводные лодки «Пиранья» оснащались специализированным водолазным комплексом, который включал в свой состав 2 забортных герметичных автоматизированных контейнера (диаметр 0,62 м., длина 12 м.) предназначенных для хранения индивидуальных средств движения водолазов и водолазного снаряжения и камеру сухого шлюзования для выхода водолазов-диверсантов в море в подводном положении. Помимо этого имелось 2 забортных проницаемых устройства (диаметром 537 мм). Подводные лодки «Пиранья» оснащались современным комплексом радиоэлектронного вооружения, включающего в свой состав малогабаритные средства навигации, связи и наблюдения (радиолокационных и гидроакустических) и автоматизированной системой управления, которая позволяла сократить численность экипажа до минимума (всего 3 человека).

Комплекс вооружения находился в средней части надстройки лодки и состоял из 2-х грузовых контейнеров, в которых могли быть расположены 2 транспортировщика типа «Сирена-УМЭ» или 4 буксировщика типа «Протон». Помимо этого имелось 2 устройства минной постановки, в которых находились мины типа ПМТ (до 4 мин большой мощности, возможно использование ядерных зарядов), либо 2 решетки для 400-мм торпед «Латуш», которые применялись на всем диапазоне глубин погружения «самовыходом». Для выгрузки, погрузки, а также крепления водолазного снаряжения на лодке имелся выдвижной лоток. Органы управления и приводы лотка находились внутри прочного корпуса мини-подлодки. Устройство минной постановки представляло собой пусковую проницаемую решетку с направляющими дорожками пневмомеханического выталкивающего устройства, которое обеспечивало выталкивание мин по ходу движения подлодки – вперед. Согласно второму варианту вместо мин могли применяться торпеды.

Помимо разнообразного спецоборудования и состава вооружения, подлодка обладала повышенной скрытностью. Достигалось это за счет использования немагнитного корпуса, малошумных механизмов, совершенной акустической защите и использованию дизель-электрической энергоустановки с полным электродвижением. На лодке использовался дизель-генераторор мощностью 160 кВт, а также тихоходный всережимный главный электродвигатель мощностью в 60 кВт. На лодке проекта 865 могла использоваться свинцово-кислотная аккумуляторная батарея общей емкостью в 1200 кВт-часов или серебряно-цинковая батарея, обладавшая вдвое большей емкостью.

Сверхмалая подводная лодка пр. 865 обладала водоизмещением в 319 тонн в подводном положении, в надводном – 218 тонн. Размеры лодки составляли 28,2х4,7х5,1 метра. При этом лодка была двухкорпусной (легкий и прочный корпус), обладала развитой надстройкой и одним валом. Для обеспечения повышенной управляемости и маневренности лодки на малом ходе на ней был смонтирован движитель с гребным винтом в поворотной насадке.

В центральном посту мини-субмарины находился пульт оператора, средства отображения информации и приборная стойка, органы управления основными устройствами и системами. Приборный комплекс лодки включал в свой состав средства звукоподводной связи, гидролокатор, радиолокатор и другие устройства. Под настилом палубы центрального поста (ЦП) располагалась аккумуляторная яма. Ближе к носу от пульта оператора располагались шахта выдвижного устройства комплекса РЛС, перископ и входной люк. Ограничивающая ЦП сферическая переборка обладала входным люком в шлюзовую камеру, которая, в том числе могла использоваться и для декомпрессии. На переборке имелся шлюз для передачи предметов из ЦП в камеру и иллюминатор, чтобы наблюдать за водолазами. Тут же размещались приборы управления системой шлюзования водолазов.

Кормовая плоская переборка, оснащенная газоплотной дверью, отделяла ЦП от электромеханического отсека, где на специальной амортизированной платформе, отключенной от прочного корпуса, находились дизель-генератор, гребной электродвигатель постоянного тока, компрессоры, вентиляторы, насосы и другое оборудование. Шумопоглощающее покрытие на корпусных конструкциях подводной лодки в сочетании с системой двухкаскадной амортизации обеспечивали мини-субмарине очень небольшое акустическое поле. При этом электромеханический отсек был необитаем, во время нахождения лодки в походе его посещали только для того, чтобы проверить состояние оборудования. Винт, который был установлен в поворотной кольцевой насадке, также выполнял и функции вертикального руля.

Экипаж мини-подлодки включал в себя всего 3-х человек. Все они были офицерами: командир-штурман, помощник по радиоэлектронному вооружению и помощник по электромеханической части. Помимо экипажа лодка могла взять на борт разведывательно-диверсионную группу в количестве 6 человек. Именно диверсанты, по сути, и были главным «оружием» подлодки. Боевые пловцы могли покинуть субмарину как на грунте, так и на глубинах до 60 метров. Находясь за пределами субмарины, они обладали возможностью пополнять запас газовой смеси в дыхательных приборах, а также применять электроэнергию, подаваемую с лодки по проводам. Автономность подводной лодки проекта 865 равнялась 10 суткам.

Непосредственным развитием лодок типа «Пиранья» могли стать мини-подлодки «Пиранья-2» с нормальным водоизмещением на уровне 400 тонн, обладавшие воздухо-независимой (анаэробной) энергетической установкой, которая использовала топливные элементы «Кристалл-20». Скорость максимального подводного хода такой подлодки должна была составить 12 узлов, а дальность плавания около 1200 морских миль. Лодку планировалось вооружить 2-8 торпедами в специальных пусковых установках на легком корпусе. В начале 1993 года «Малахит» начал продвигать свою подлодку на международном рынке. При этом нормальное водоизмещение было доведено до 250 тонн, а экипаж вырос до 4 человек. В целом же на базе подлодки пр. 865 было разработано целое семейство подлодок водоизмещением от 130 до 920 тонн.

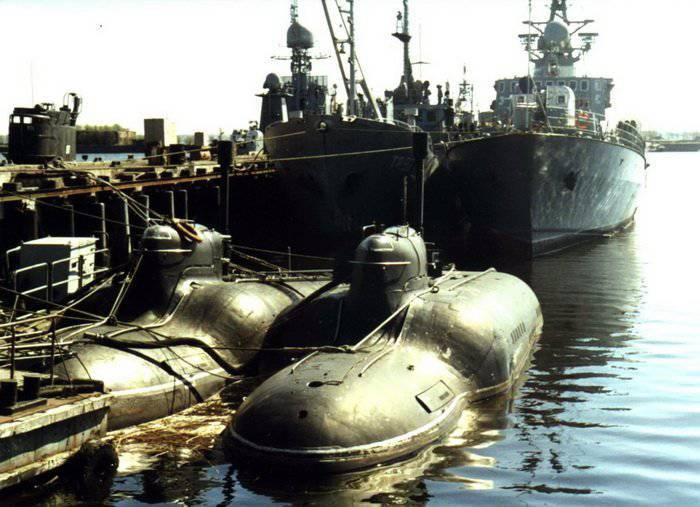

Судьба кораблей данного проекта оказалась достаточно печальной. Уже в марте 1999 года обе построенные лодки были отбуксированы в Кронштадт, где их разрезали на металлолом. В составе флота они не прослужили и 10 лет. Причин для вывода лодок из состава флота было несколько: это, в первую очередь, отсутствие финансирования, а также мнение ряда морских офицеров о ненужности таких подлодок российскому флоту. Стоит отметить, что до того как мини-подлодки были распилены на металлолом, одна из них приняла участие в съемках комедии «Особенности национальной рыбалки».

Тактико-технические характеристики «Пираньи»:

Габариты: длина – 28,3 м, ширина – 4,7 м, высота – 5,1 м.

Водоизмещение – надводное – 218 т, подводное – 319 т.

Скорость хода подводная – 6,7 уз., надводная – 6 уз.

Дальность плавания – полная 1000 миль, непрерывная подводным ходом – 260 миль.

Максимальная глубина погружения – 200 м.

Автономность плавания – 10 суток.

Экипаж – 3 чел + до 6 боевых пловцов

Вооружение – 2 торпеды 400 мм торпеды «Латуш» или 4 мины.
