Ручной противотанковый гранатомет РПГ-16

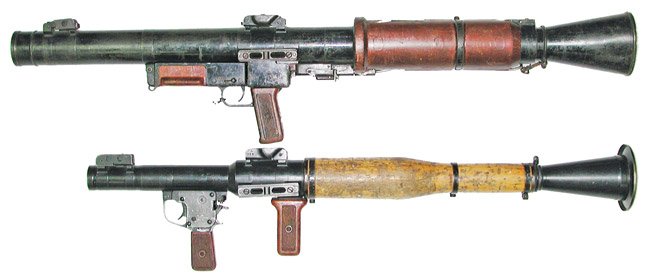

РПГ-16 «Удар» — это советский противотанковый гранатомет, который был разработан специально для Воздушно-десантных войск в конце 60-х годов. Был принят на вооружение в 1970 году. Внешне это оружие сильно напоминает другой знаменитый советский ручной гранатомет – РПГ-7. Однако в отличие от последнего, РПГ-16 мог использовать только один тип боеприпаса – кумулятивную калиберную гранату ПГ-16В.

История создания РПГ-16

На протяжении большей части своей истории Советский Союз располагал крупнейшими и сильнейшими в мире воздушно-десантными войсками. Десантники всегда считались элитой вооруженных сил, в них отбирали лучших, огромное внимание обращали оснащению частей ВДВ. Для десантников разрабатывали специальное оружие и боевую технику, в конструкции которой учитывалась специфика применения этих частей.

В конце 60-х годов специально для ВДВ СССР началась разработка нового противотанкового гранатомета, она велась коллективом конструкторов под руководством И. Е. Рогозина. Основным предназначением нового оружия было поражение танков и другой бронетехники противника, а также вражеской живой силы в укрытиях или различных укреплениях. Гранатомет был принят на вооружение в 1970 году и получил обозначение РПГ-16 «Удар».

Несмотря на сильное внешнее сходство с РПГ-7, конструкции двух этих гранатометов отличались значительно. Хотя, по сути, РПГ-16 был дальнейшим развитием РПГ-7.

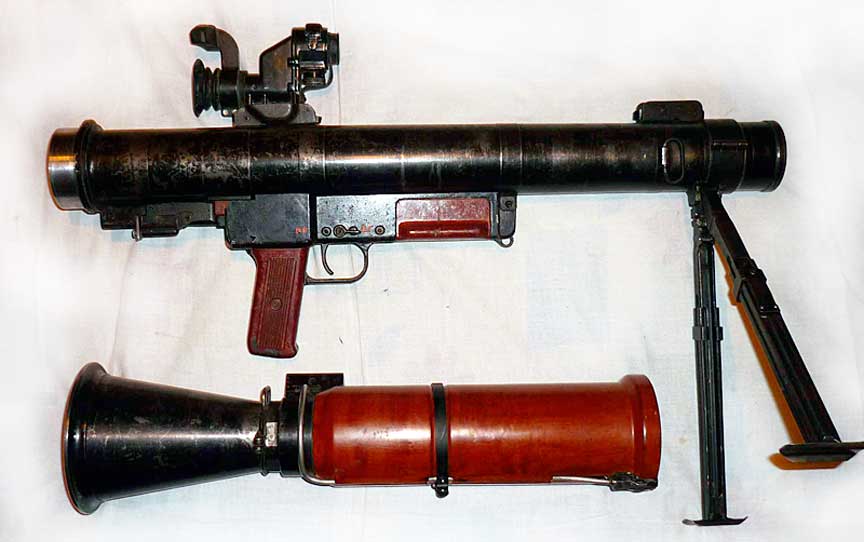

Гранатомет изначально разрабатывался с учетом специфики применения десантных войск. Он имел разборной ствол большего калибра, чем у РПГ-7 и калиберную, а не надкалиберную гранату. В походном положении оружие разбиралось на две части и носилось в одном вьюке. При десантировании гранатометчик прыгал с разобранным РПГ-16 и двумя выстрелами к нему, а второй номер расчета имел еще три дополнительных выстрела к оружию. Граната ПГ-16В имела мощный двигатель, благодаря чему достигалась большая дальность стрельбы оружия, чем у РПГ-7, и увеличивалась ее точность.

РПГ-16 активно применялся в Афганистане, советские бойцы любили это оружие за его хорошую точность и значительную дальность полета гранаты. Хотя, надо признать, что применялся РПГ-16 не по назначению: у моджахедов не было бронетехники, поэтому гранатомет использовали для подавления огневых точек противника. В Афганистане РПГ-16 использовали не только десантники, но и части специального назначения. Позже гранатомет применялся в различных локальных войнах, которые возникли на территории бывшего Советского Союза.

Вообще же, если говорить о боевой эффективности гранатомета РПГ-16, то можно отметить следующее. На момент своего создания это было весьма эффективное оружие, компактное, точное, с отличной дальностью стрельбы. Дистанция прицельного выстрела по цели с высотой два метра составляла 520 метров. У РПГ-7 этот показатель был куда скромнее – всего 330 метров. Основной и единственной целью для гранатомета являлись танки противника. Поначалу РПГ-16 не уступал в бронепробиваемости гранатомету РПГ-7 (у обоих видов оружия она составляла 300 мм), но при этом значительно превосходил его по дальности стрельбы и ее точности. Проблема была в том, защита танков увеличивалась стремительно, а повысить могущество калиберной гранаты РПГ-16 уже было невозможно. Уже в середине 70-х она не устраивала советских военных.

Чтобы повысить бронепробиваемость РПГ-7, можно было просто увеличить размер надкалиберной боевой части гранаты. В 1977 году для этого гранатомета был изготовлен новый боеприпас ПГ-7Л (калибр БЧ 93 мм), который мог пробить 500 мм танковой брони.

Подобная ситуация привела к тому, что уже в начале 80-х годов на вооружение ВДВ стали возвращать гранатометы РПГ-7Д. К настоящему времени РПГ-16 уже давно устарел, его можно использовать только для борьбы с легкой бронетехникой противника или его огневыми точками.

Описание конструкции гранатомета РПГ-16

РПГ-16 относится к гранатометам второго поколения, что означает не только наличие стартового порохового заряда, но и собственного реактивного двигателя у гранаты.

Гранатомет РПГ-16 оружие состоит из следующих компонентов:

ствол;

ударно-спусковой механизм;

стопорно-контактный механизм;

прицельные приспособления.

Ствол гранатомета разъемный, в его состав входит труба, а также камора с патрубком. Труба соединяется с патрубком с помощью сухарного соединения, место стыка фиксируется специальной втулкой, а прорыв газов предотвращается обтюратором.

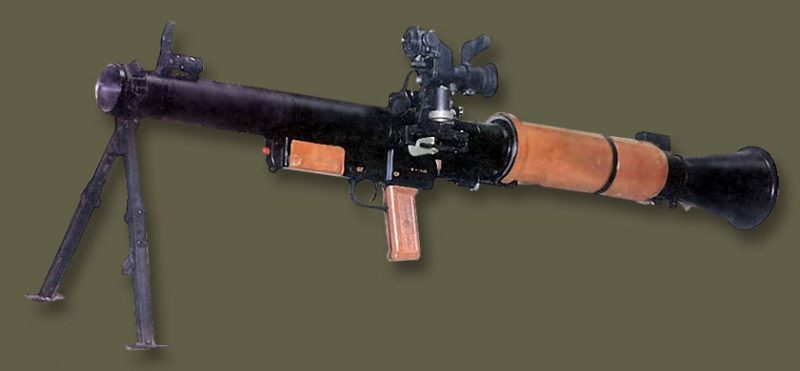

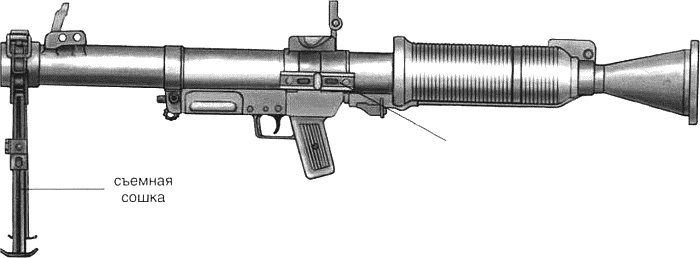

Сверху на трубе расположены механические прицельные приспособления, состоящие из прицела и мушки. Слева от них находится планка для установки оптического прицела. Камора сверху закрыта накладками, здесь же находится трубка с проводом и стопорно контактный механизм. В передней части ствола оружия установлена сошка.

В состав ударно спускового механизма входит индукционный генератор, взводной рычаг, толкатель, предохранитель и спусковой крючок.

Реактивная кумулятивная граната ПГ-16 имеет пьезоэлектрический взрыватель и стартовый пороховой двигатель. По своей конструкции ПГ-16 напоминает гранату ПГ-7, она имеет реактивный двигатель с одним соплом и шесть раскладывающихся перьев стабилизатора, а также два трассера.

Перед использованием стартовый заряд соединяется с гранатой, после чего снимается защитный колпачок с головной части взрывателя.

Стопорно контактный механизм удерживает выстрел внутри ствола гранатомета и передает импульс от генератора на электрозапал стартового заряда. Отводя взводной рычаг вниз, гранатометчик генерирует импульс, достаточный для срабатывания запала. После нажатия спускового крючка он передается на электрозапал, который воспламеняет заряд дымного пороха, а через него и весь стартовый заряд целиком.

После вылета гранаты раскрываются ее стабилизаторы, а затем включается и основной двигатель боеприпаса. Взрыватель встает на боевой взвод на расстоянии 3-20 метров от дульного среза оружия. Стабилизация гранаты в полете осуществляется благодаря ее вращению, а также перьям стабилизатора.

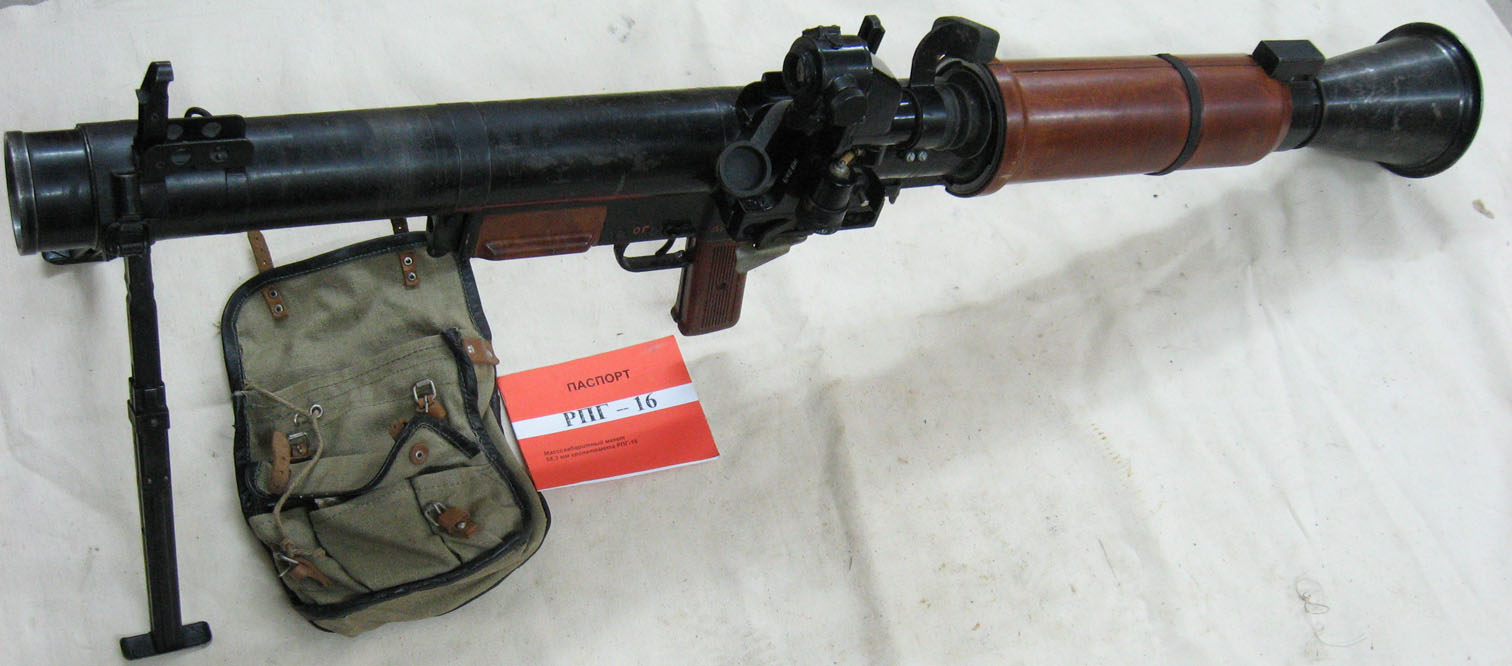

РПГ-16 оснащен оптическим прицелом ПГО-16 с кратностью увеличения 2,7. Планка механического прицела имеет шкалу от 200 до 800 метров с шагом 100 метров. При плюсовой температуре прицеливание проводится по мушке. Если она опускается ниже нуля, то мушка откидывается и ориентиром служит выступ на ее основании.

Характеристики РПГ-16

основные характеристики РПГ-16:

масса оружия, кг – 10,3;

прицельная дальность, м – 800;

дальность прямого выстрела, м – 520;

практическая скорострельность, выстр./мин – 5-6;

расчет, чел. – 2.
