На этой неделе в журнале Nature китайские учёные опубликовали работу, в которой сообщили о выходе за пределы кремния при производстве чипов. Полноценный 32-битный RISC-V-процессор был изготовлен на слое полупроводника толщиной в одну молекулу — не более 1 нм. Но что самое важное — производство не требует EUV-сканеров и обходится доступным Китаю литографическим оборудованием.
Около 20 лет исследователи занимаются графеном как материалом, который может вывести производство микросхем на новый уровень производительности и эффективности. Однако графен в чистом виде — это проводник. Изготовить с его помощью транзисторы, например с использованием нанотрубок, — почти как сварить пресловутую кашу из топора: необходимо множество других ингредиентов и процессов. Проблему мог бы решить атомарно тонкий полупроводник, но такие пока не открыты. Зато ряд молекул полупроводников может располагаться тонким слоем, близким к толщине отдельных атомов. Одной из таких молекул является дисульфид молибдена (MoS₂). За счёт гексагональной молекулярной структуры слой MoS₂ не толще 1 нм.

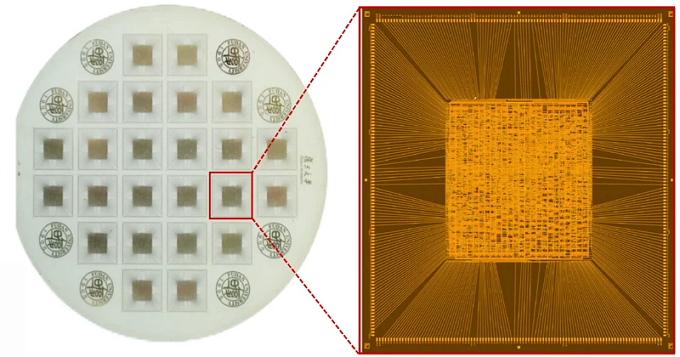

Учёные из Национальной лаборатории интегральных схем и систем Университета Фудань около пяти лет разрабатывали техпроцессы с использованием дисульфида молибдена, включая нанесение этого материала из паровой фазы на подложки. Сообщается, что они, как минимум, научились наносить слои MoS₂ на подложки из сапфира, на которых начали изготавливать работающие атомарно тонкие схемы. Примерно 70 % оборудования для производства чипов на слоях MoS₂ заимствовано у обычного производства кремниевых пластин. Это означает, что разработанный учёными техпроцесс может быть запущен в производство с относительно скромными затратами на модернизацию.
В конечном итоге исследователи создали массив инверторов 30 × 30. При этом они обошли ограничения MoS₂, который позволяет изготавливать транзисторы только одной проводимости — n-типа. В молекулы MoS₂ невозможно внести примеси для создания транзисторов с другой проводимостью, чем позволяет исходный материал. Поэтому напряжения затворов определялись проводниками под ними. В частности, были использованы алюминиевые и золотые контакты.
На основе изготовленных инверторов учёные смогли собирать электронные цепи из базового набора 25 электронных компонентов. Общая схема содержала 5900 работающих транзисторов. Частота их была невелика — несколько килогерц. Однако чип Wuji выполнял весь спектр 32-разрядных инструкций RISC-V. Это самый крупный в истории процессор на атомарно тонком полупроводнике, уверяют разработчики. И это первый серьёзный шаг за пределы кремниевой электроники.
Источник: https://3dnews.ru/1120830/kita...
