Несмотря на то, желаем мы того или нет, но термин «радиация» надолго вклинился в наше сознание и бытие, и никому не скрыться от факта ее присутствия. Людям приходится учиться жить с этим в какой-то мере негативным феноменом. Явление радиации может проявлять себя при помощи невидимых и неощутимых излучений, и без специальной аппаратуры выявить его практически нереально.

Из истории изучения радиации

В 1895 году произошло открытие рентгеновских лучей. Уже через год был открыт феномен радиоактивности урана, также связанный с открытием и применением рентгеновских лучей. Исследователям пришлось столкнуться с абсолютно новым, невиданным до той поры природным явлением. Следует отметить, что с феноменом радиации уже сталкивались за несколько лет до этого, однако явлению не было уделено должного внимания. И это при том, что обжигались рентгеновскими лучами даже знаменитый Никола Тесла, а также рабочий персонал в лаборатории Эдисона. Ухудшение здоровья объясняли всем, чем только могли, но не излучением. Руководство фабрики рассказало девушкам о безвредности радия, и они принимали смертельные дозы радиации: облизывали кончики кисточек с радиевой краской, ради развлечения красили ногти и даже зубы светящейся субстанцией. Пяти девушкам, которые пострадали от такой работы, удалось подать на фабрику судебный иск. В результате чего был создан прецедент по отношению к правам некоторых рабочих, которые получали профессиональные заболевания и подавали в суд на своих работодателей. Позднее с началом XX столетия произошло появление статьей о вредоносном воздействии радиации на подопытных животных. Это также прошло без внимания до одного нашумевшего происшествия, в котором пострадали «радиевые девушки» - работницы фабрики, выпускавшей светящиеся часы.

История появления счетчика Гейгера — Мюллера

Немецкий физик Ганс Гейгер, работавший в одной из лабораторий Резерфорда, в 1908 году разработал и предложил принципиальную схему действия счетчика «заряженных частиц». Он представлял собой модификацию уже знакомой тогда ионизационной камеры, которая была представлена в виде электрического конденсатора, наполненного газом с небольшим давлением. Камеру применял еще Пьер Кюри, когда изучал электрические свойства газов. Гейгер придумал ее употребить для выявления ионизирующего излучения именно от того, что это излучение оказывало непосредственное воздействие на уровень ионизации газов. В конце 20-х годов Вальтер Мюллер под руководством Гейгера создал некоторые типы счетчиков радиации, при помощи которых можно было регистрировать самые разнообразные ионизирующие частицы. Работа над созданием счетчиков была весьма необходимой, потому что без них нельзя было исследовать радиоактивные материалы. Гейгеру с Мюллером пришлось целеустремленно поработать над сотворением таких счетчиков, которые были бы чувствительны к любой из выявленных на то время разновидностей излучений типа альфа, бета и гамма.

Счетчики Гейгера-Мюллера оказались простыми, надежными, дешевыми, а также практичными датчиками радиации. Это при том, что они не являлись самыми точными инструментами для изучения излучения или некоторых частиц. Зато очень хорошо подходили в качестве приборов для общих измерений насыщенности ионизирующего излучения. В сочетании с другими приборами они и сейчас употребляются физиками-практиками для более точных замеров в процессе экспериментирования.

Что такое ионизирующее излучение?

Для лучшего понимания работы счетчиков Гейгера-Мюллера не мешало бы ознакомиться с ионизирующим излучением как таковым. К нему может относиться все то, что вызывает ионизацию веществ, находящихся в естественном состоянии. Для этого потребуется присутствие какой-то энергии. В частности, ультрафиолетовый свет либо радиоволны не причисляются к ионизирующему излучению. Разграничение может начинаться так называемым «жестким ультрафиолетом», еще именуемым «мягким рентгеном». Такая разновидность потока называется фотонное излучение. Поток фотонов высокой энергии — это гамма-кванты. В первый раз разделение ионизирующего излучения по трем видам было проделано Эрнстом Резерфордом. Все производилось на исследовательском оборудовании, в котором было задействовано магнитное поле в пустом пространстве. В дальнейшем все это было названо:

альфа - ядрами атомов гелия;

бета - электронами высокой энергии;

гамма - гамма-квантами (фотонами).

Позднее произошло открытие нейтронов. Так, выяснилось, что альфа-частицы могут с легкостью задерживаться даже с помощью обыкновенной бумаги, бета-частицы обладают несколько большей проникающей способностью, а гамма-лучи - самой высокой. Самыми опасными считаются нейтроны, особенно на дистанции во много десятков метров в воздушном пространстве. Вследствие их электрической индифферентности, они не вступают во взаимодействие ни с какой электронной оболочкой молекул в веществе.

Однако при попадании в атомные ядра с высоким потенциалом приводят к их неустойчивости и распаду после чего образуются радиоактивные изотопы. А те, далее в процессе распада; сами образуют всю полноту ионизирующего излучения.

Устройства счетчика Гейгера- Мюллера и принципы работы

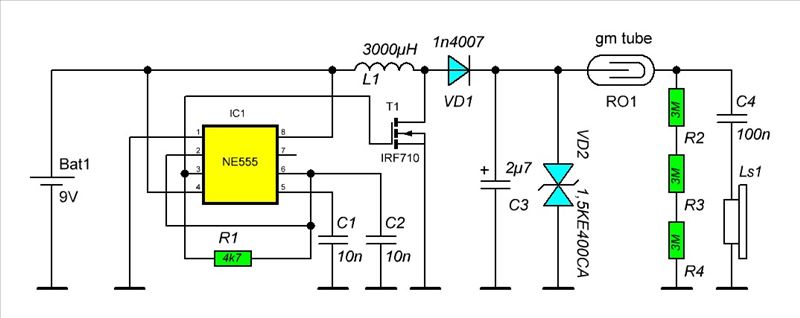

Газоразрядные счетчики Гейгера-Мюллера, главным образом, выполняются как герметичные трубки, стеклянные или металлические, из которых выкачан весь воздух. Его заменяют добавленным инертным газом (неоном или аргоном или их смесью) при невысоком давлении, с галогеновым или спиртовыми примесями. По осям трубок натянуты тонкие проволоки, а соосно с ними расположены металлические цилиндры. И трубки и проволоки — это электроды: трубки - катоды, а проволоки - аноды. К катодам подключаются минусы от источников постоянного напряжения, а к анодам - с использованием большого постоянного сопротивления - плюсы от источников с постоянным напряжением. С электрической точки зрения выходит делитель напряжения, а в середине него уровень напряжения почти такой же; как напряжение на источнике. Как правило, он может доходить до нескольких сот вольт. В процессе пролета ионизирующих частиц через трубки, атомы в инертном газе, которые уже находятся в электрополе высокой интенсивности, сталкиваются с этими частицами. Та энергия, которая была отдана частицами в процессе столкновения немалая, ее хватит для того, чтобы оторвались электроны от атомов газа. Образовавшиеся электроны вторичного порядка сами в состоянии формировать дальнейшие столкновения, после чего выходит целый электронный и ионный каскад.

При воздействии электрополя происходит ускорение электронов по направлению к анодам, о положительно заряженных ионов газа - к катодам трубок. Вследствие этого зарождается электроток. Поскольку энергию частиц уже израсходовали для столкновений, целиком или отчасти (частицы пролетели через трубку), ионизированные атомы газа стали заканчиваться. Как только заряженные частицы попали в счетчик Гейгера- Мюллера, путем зарождающегося тока произошло падение сопротивления трубки, одновременно с этим изменяется напряжение в центральной отметке разделителя, о чем было указано ранее. После этого сопротивление в трубке в результате его роста возобновляется, а уровень напряжения снова приходит в прежнее состояние. В результате, получаются отрицательные импульсы напряжения. Произведя отсчет импульсов, можно установить количество частиц, которые пролетели. Самая большая интенсивность электрополя наблюдается рядом с анодом, благодаря его малым размерам, вследствие этого счетчики становятся более чувствительными.

Конструкции счетчиков Гейгера- Мюллера

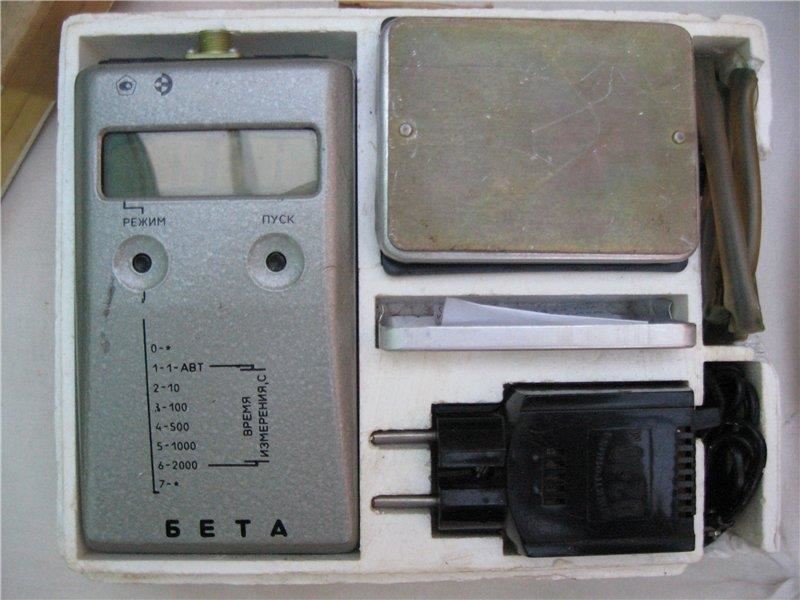

У всех современных счетчиков Гейгера-Мюллера имеются две основные разновидности: «классическая» и плоская. Классические счетчики выполняются из тонкостенных гофрированных металлических трубок. Гофрированные поверхности счетчиков делают трубки жесткими, они устоят перед внешним атмосферным давлением, и не дадут им мяться под любыми воздействиями. С торцов трубок имеются стеклянные или пластмассовые гермоизоляторы. Там же находятся отводы-колпачки, чтобы подключаться к схеме. Трубки маркированы и покрыты с помощью прочного изолирующего лака с указанием полярности отводов. Вообще это универсальные счетчики для любой разновидности ионизирующего излучения, особенно для бета-гамма- излучений. Счетчики, которые могут быть чувствительными к мягким излучениям, производятся по-иному. Вследствие малых пробегов бета-частиц, их делают плоскими. Слюдяные окошки слабо задерживают бета- излучения. Одним таким счетчиком можно назвать датчик БЕТА-2. Во всех остальных счетчиках определение их свойств относят к материалам их изготовления.

Все счетчики, которые регистрируют гамма-излучение, обладают катодами, изготовленными из таких металлов, в которых присутствует большое зарядовое число. Газы чрезвычайно неудовлетворительно ионизируются с помощью гамма-фотонов. Тем не менее, гамма-фотоны могут выбивать множество электронов вторичного происхождения из катодов, если выбирать их надлежащим образом. Большинство счетчиков Гейгера-Мюллера для бета-частиц изготавливаются так, чтобы у них были тонкие окна. Это делается, чтобы улучшить проницаемость частиц, потому что это всего лишь обычные электроны, получившие больше энергии. С веществами у них происходит взаимодействие очень хорошее и быстрое, вследствие этого энергия теряется. С альфа-частицами дела обстоят куда сквернее. Например, невзирая на довольно-таки порядочную энергию, несколько МэВ, у альфа-частиц происходит весьма сильное взаимодействие с молекулами, движущимися в пути и скоро теряющими энергетический потенциал. Обычные счетчики неплохо реагируют на а-излучения, но исключительно на удалении в несколько сантиметров. Чтобы произвести объективную оценку уровня ионизирующего излучения дозиметры на счетчиках с общим применением нередко снабжаются двумя последовательно функционирующими счетчиками. Один может быть более чувствительным к альфа-бета-излучениям, а другой к гамма-излучению. Порой среди счетчиков помещаются бруски или пластины из сплавов, в которых имеются примеси кадмия. При попадании нейтронов в такие бруски возникает гаииа-излучение, которое и регистрируется. Это делается для возможного определения нейтронного излучения, а к нему у простых счетчиков Гейгера практически отсутствует чувствительность.

Как на практике применяются счетчики Гейгера

Советской, а сейчас уже и российской промышленностью выпускается множество разновидностей счетчиков Гейгера- Мюллера. Такими приборами главным образом пользуются люди, которые имеют какое-то отношение к объектам ядерной индустрии, к научным или учебным учреждениям, к гражданской обороне, к медицинской диагностике.

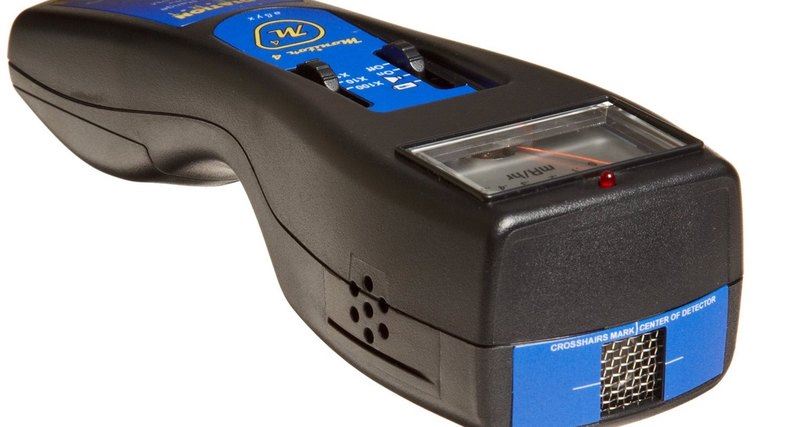

После того, как произошла чернобыльская катастрофа, бытовые дозиметры, раньше абсолютно незнакомые населению нашей страны даже по наименованию, начали приобретать поистине всенародную популярность. Начало появляться множество моделей бытового назначения. Во всех них используются собственно счетчики Гейгера-Мюллера в качестве датчиков радиации. Обычно в бытовых дозиметрах устанавливаются одна-две трубки или торцевые счетчики.
