Пулемет Максим патрон калибр 7,62 мм. Устройство. Вес

Пулемёт Максима — станковый пулемёт, разработанный британским оружейником американского происхождения Хайремом Стивенсом Максимом в 1883 году. Пулемёт Максима стал одним из родоначальников автоматического оружия; он широко использовался во время Англо-бурской войны 1899—1902 гг., Первой мировой и Второй мировой войн, а также во многих малых войнах и вооружённых конфликтах XX века.

Пулемет Максим - видео

Устаревший, но очень надёжный пулемёт Максима встречается в «горячих точках» по всему миру даже в наши дни.

В 1873 году американский изобретатель Хайрем Стивенс Максим создал первый образец автоматического оружия — пулемёт Максим. Он решил использовать энергию отдачи оружия, которая до этого никак не использовалась. Но испытания и практическое применение этого оружия были прекращены на 10 лет, так как Максим был не только оружейником и помимо оружия интересовался другими изобретениями. В его диапазон интересов входила различная техника, электричество и так далее, а пулемёт был лишь одним из многих его изобретений. В начале 1880-х годов Максим, наконец, взялся за свой пулемёт, но по внешнему виду его оружие уже сильно отличалось от образца 1873 года. Возможно, эти десять лет ушли на обдумывание, расчёты и усовершенствование конструкции в чертежах. После этого Хайрем Максим дал предложение правительству США о принятии его пулемёта на вооружение. Но изобретение никого в США не заинтересовало, и тогда Максим эмигрировал в Великобританию, где его разработка первоначально также не вызвала особого интереса со стороны военных. Однако им всерьез заинтересовался присутствовавший на испытаниях нового оружия британский банкир Натаниэль Ротшильд, согласившийся финансировать разработку и производство пулемёта.

«Оружейная компания Максима» начала изготовлять и рекламировать пулемёты, показывая их работу во многих государствах. Хайрему Максиму удалось добиться отменной живучести и надёжности своего оружия, и в конце 1899 года его пулемёт, произведённый под британский патрон калибра .303 (7,7 мм) произвёл 15 тыс. выстрелов без каких-либо серьёзных затруднений.

Система

Пулемёт системы Максима (или просто «Максим») — автоматическое оружие, основанное на автоматике с отдачей ствола, имеющего короткий ход. По мере выстрела пороховые газы отправляют ствол назад, приводя в движение механизм перезаряжания, извлекающий из матерчатой ленты патрон, досылающий его в казённик и при этом одновременно взводящий затвор. После производства выстрела операция повторяется заново. Пулемёт имеет средний темп стрельбы — 600 выстрелов в минуту (в зависимости от версий варьируется от 450 до 1000), а боевая скорострельность составляет 250—300 выстрелов в минуту.

Для стрельбы из пулемёта образца 1910 года применяются винтовочные патроны 7,62×54 мм R с пулями образца 1908 года (лёгкая пуля) и образца 1930 года (тяжёлая пуля). Спусковая система рассчитана только на автоматический огонь и имеет предохранитель от случайных выстрелов. Питание пулемёта производится патронами из приёмника ползункового типа, с матерчатой или металлической лентой ёмкостью 250 патронов, которая появилась позже. Прицельное приспособление включает в себя стоечный прицел и мушку с прямоугольной вершиной. На некоторых пулемётах также мог устанавливаться оптический прицел. Пулемёт первоначально устанавливали на громоздкие лафеты, по образцу лафетов митральез; затем появились портативные станки, обыкновенно на треногах; в русской армии с 1910 года использовался колесный станок, разработанный полковником А. А. Соколовым. Этот станок придавал пулемёту достаточную устойчивость при стрельбе и позволял, в отличие от треног, легко перемещать пулемёт при перемене позиции.

Основные детали

- Короб

- Кожух

- Затыльник

- Затвор

- Приёмник

- Возвратная пружина

- Коробка возвратной пружины

- Замок

- Спусковой рычаг

Изготовление одного пулемёта Максима требовало 2448 операций и занимало 700 рабочих часов.

Хайрем Максим со своим пулемётом

Пулемёт Максима в России

После успешной демонстрации пулемёта в Швейцарии, Италии и Австрии Хайрем Максим приехал в Россию с показательным образцом пулемёта .45-го калибра (11,43 мм). В 1887 году прошли испытания пулемёта «Максим» под 10,67-мм патрон винтовки Бердана с дымным порохом. 8 марта 1888 года из него стрелял император Александр III. После испытаний, представители русского военного ведомства заказали Максиму 12 пулемётов образца 1885 года под 10,67-мм патрон винтовки Бердана.

Поставлять пулемёты «Максим» в Россию начало предприятие «Сыновья Виккерс и Максим». Пулемёты были доставлены в Санкт-Петербург в мае 1889 года. Новым оружием заинтересовался и российский военный флот, он заказал ещё два пулемёта для проведения испытаний. В дальнейшем, винтовка Бердана была снята с вооружения, и пулемёты «Максим» были переделаны под 7,62-мм патрон русской винтовки Мосина. В 1891—1892 гг. для испытаний были закуплены пять пулемётов под патрон 7,62х54 мм. В течение 1897—1904 гг. был закуплен ещё 291 пулемёт.

В 1901 году 7,62-мм пулемёт Максима на колёсном лафете английского образца был принят на вооружение сухопутных войск, в течение этого года в русскую армию поступило первые 40 пулемётов Максим. Пулемёт (масса которого на тяжёлом лафете с большими колёсами и большим бронещитом составляла 244 кг) отнесли в подчинение к артиллерии. Пулемёты планировалось использовать для обороны крепостей, для отражения массированных атак пехоты противника огнём с заранее оборудованных и защищённых позиций. В марте 1904 года был подписан контракт о производстве пулемётов «Максим» на Тульском оружейном заводе. Стоимость производства тульского пулемёта (942 рубля + 80 фунтов стерлингов комиссионного вознаграждения фирме «Виккерс», всего около 1700 рублей) была дешевле, чем стоимость приобретения у англичан (2288 рублей 20 копеек за пулемёт). В мае 1904 года на Тульском оружейном заводе началось серийное производство пулемётов.

Пулемёт «Максим» образца 1895 г. на крепостном лафете со щитом.

Применение

Пулемёт «Максим» был предназначен для поддержки пехоты огнём, а также для подавления огня противника и расчистки пути пехотинцам при наступлении, или для прикрытия при отступлении. В обороне пулемёт «Максим» был предназначен для борьбы с огневыми точками противника, для обстреливания открытых подступов. В конце XIX — начале XX века европейские пацифисты часто предъявляли требования ввести полный запрет на использование пулемёта в военных конфликтах, как негуманного оружия. Спровоцированы эти требования были тем, что Великобритания первой среди колониальных империй выявила преимущества пулемёта и активно стала применять его в столкновениях с плохо вооруженными туземными повстанцами.

В Судане 2 сентября 1898 года в битве при Омдурмане 10-тысячное англо-египетское войско сражалось со 100-тысячной армией Судана, состоявшей, в основном, из иррегулярной конницы. Массированным пулемётным огнём атаки суданской конницы были отбиты. Английские части при этом понесли незначительные потери.

Боевое использование в Русско-японской войне

Пулемёт Максима применялся во время Русско-японской войны. В одном из сражений под Мукденом русская батарея, оснащённая шестнадцатью пулемётами «Максим» (тогда в русской армии пулемёты были подчинены артиллерийскому ведомству), противостояла нескольким атакам японцев, вскоре японская сторона потеряла половину наступавших. Без помощи пулемётов отбить эти атаки так эффективно было бы невозможно. Произведя несколько десятков тысяч выстрелов за сравнительно малый промежуток времени, русские пулемёты тем не менее не вышли из строя и были в хорошем состоянии, доказав тем самым свои исключительные боевые характеристики. Теперь пулемёты стали закупаться сотнями, несмотря на значительную цену, свыше 3000 рублей за пулемёт. При этом их уже в войсках снимали с тяжёлых лафетов и с целью повышения манёвренности ставили на самодельные, более лёгкие и удобные в перевозке станки.

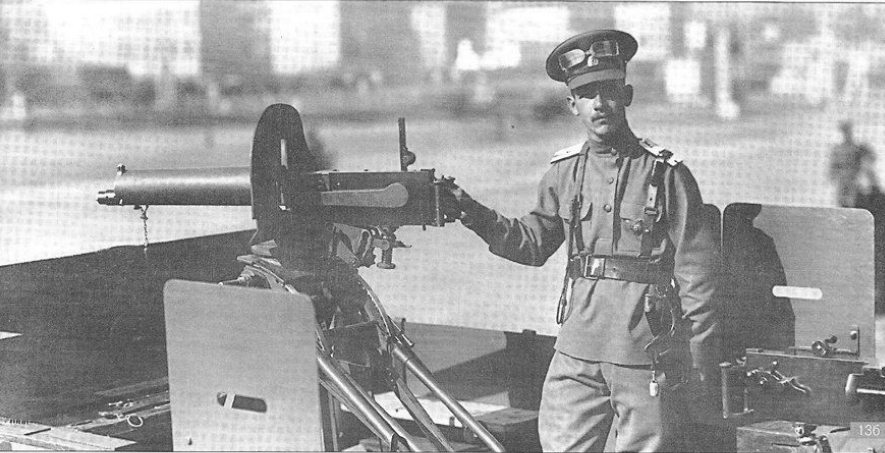

Прапорщик Военной автошколы у пулемета в кузове учебной бронемашины "Берлие". Петроград. 1915 год.

Применение в Великой Отечественной войне

Пулемёт Максима активно применялся РККА в Великой Отечественной войне. Его использовала как пехота, так и горнострелковые отряды, а также флот. Во время войны боевые возможности «Максима» пытались повысить не только конструкторы и производители, но и непосредственно в войсках. Солдаты часто убирали с пулемёта бронещит, тем самым пытаясь повысить манёвренность и добиться меньшей заметности. Для маскировки помимо камуфляжной окраски, на кожух и щит пулемёта надевали чехлы. В зимнее время «Максим» устанавливали на лыжи, санки или на лодку-волокушу, с которых и вели огонь. Во время Великой Отечественной пулемёты крепили на лёгкие внедорожники «Виллис» и ГАЗ-64.

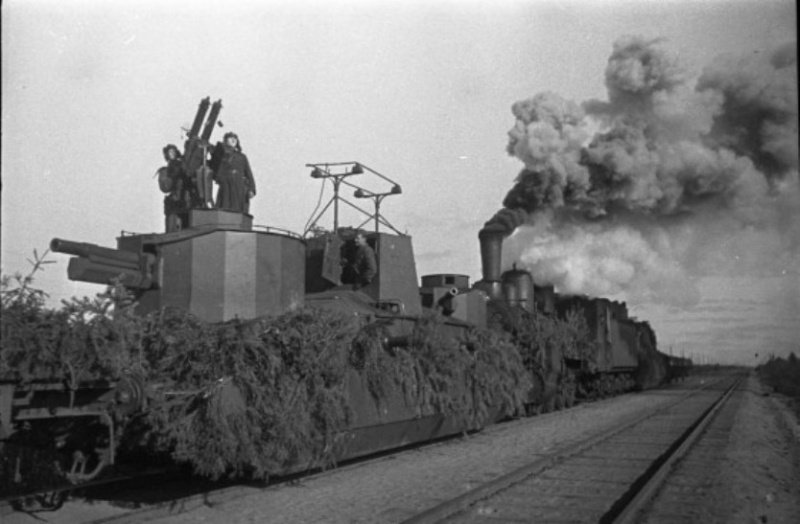

Был и счетверённый зенитный вариант «Максима». Эта ЗПУ широко применялась в качестве стационарной, самоходной, корабельной, устанавливалась в кузовах автомашин, бронепоездах, железнодорожных платформах, на крышах зданий. Пулемётные системы «Максима» стали самым распространённым оружием войсковой ПВО. Счетверённая зенитно-пулемётная установка образца 1931 года отличалась от обычного «Максима» наличием устройства принудительной циркуляции воды и большой ёмкостью пулемётных лент — на 1000 патронов вместо обычных 250. Используя зенитные кольцевые прицелы, установка была в состоянии вести эффективный огонь по низколетящим самолетам противника (максимально на высотах до 1400 м при скорости до 500 км/ч). Эти установки также часто использовались для поддержки пехоты.

К концу 1930-х годов конструкция «Максима» была морально устаревшей. Тело пулемёта (без станка, воды в кожухе и патронов) имело массу около 20 кг. Масса станка Соколова — 40 кг, плюс 5 кг воды. Поскольку использовать пулемёт без станка и воды было невозможно, то рабочая масса всей системы (без патронов) составляла около 65 кг. Перемещать такой вес по полю боя под огнём было непросто. Высокий профиль затруднял маскировку; повреждение тонкостенного кожуха в бою пулей или осколком практически выводило пулемёт из строя. Сложно было применять «Максим» в горах, где бойцам приходилось использовать самодельные треноги вместо штатных станков. Значительные трудности в летнее время вызывало снабжение пулемёта водой. Кроме того, система Максима была весьма сложна в обслуживании. Много хлопот доставляла матерчатая лента — её трудно было снаряжать, она изнашивалась, рвалась, впитывала воду. Для сравнения, единый пулемёт вермахта MG-34 имел массу 10,5 кг без патронов, питался металлической лентой и не требовал воды для охлаждения (при этом несколько уступая «Максиму» по огневой мощи, будучи по этому показателю ближе к ручному пулемёту Дегтярёва, хотя и с одним важным нюансом, — MG34 имел быстросменный ствол, позволявший при наличии запасных стволов вести из него более интенсивную стрельбу очередями). Стрельба из MG-34 могла вестись без станка, что способствовало скрытности позиции пулемётчика.

С другой стороны, отмечались и положительные свойства «Максима»: благодаря безударной работе автоматики он был очень устойчив при стрельбе со штатного станка, давал кучность даже лучше, чем более поздние разработки, и позволял очень точно управлять огнём. При условии грамотного обслуживания пулемёт мог служить вдвое дольше установленного ресурса, который и так был больше, чем у новых, более лёгких пулемётов.

Пулеметная команда. Кавказский фронт 1914-1915 год.

Ещё до войны была разработана и запущена в производство существенно более совершенная и современная конструкция станкового пулемёта — ДС конструкции В. Дегтярёва. Однако из-за проблем с надёжностью и существенно большей требовательности к обслуживанию его производство вскоре было свёрнуто, а большинство имевшихся в войсках экземпляров — потеряны на начальном этапе боевых действий (во многом схожая судьба постигла и другой образец вооружения РККА — самозарядную винтовку Токарева, которую не успели довести до должного уровня надёжности до начала войны, а впоследствии производство было вынужденно свёрнуто в пользу устаревшей, но хорошо отработанной и привычной бойцам «трёхлинейки»).

Тем не менее, настоятельная необходимость замены «Максима» более современным оружием не исчезла, поэтому в 1943 году на вооружение был принят станковый пулемёт системы Петра Горюнова СГ-43 с воздушной системой охлаждения ствола. СГ-43 превосходил «Максим» по многим параметрам. Поступать в войска он начал во второй половине 1943 года. Между тем, «Максим» продолжал выпускаться вплоть до конца войны на Тульском и Ижевском заводах, и до завершения производства он оставался основным станковым пулемётом РККА.

Последний факт применения пулемёта Советской армией произошёл в 1969 году во время пограничного конфликта на Даманском острове.

Однако, этот пулемёт активно применялся и применяется во многих горячих точках и поныне: в частности, его используют обе противостоящие стороны в ходе войны на Донбассе, в основном в качестве стационарных огневых точек.

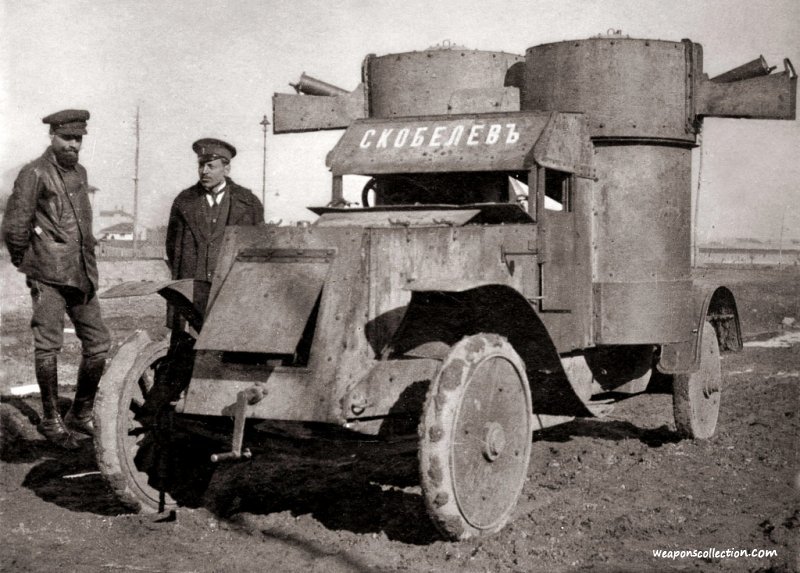

Пулеметная машина типа,,Остин" 1 серии 15 автопулеметного взвода Юго-Западного фронта.

Пулемёт Максима образца 1910 года

7,62-мм пулемёт «Максим» образца 1910 года — русский вариант британского пулемёта «Максим», прошедший модернизацию на Тульском оружейном заводе под руководством мастеров И. А. Пастухова, И. А. Судакова и П. П. Третьякова. Был уменьшен вес тела пулемёта и изменены некоторые детали: принятие на вооружение патрона с остроконечной пулей образца 1908 года вызвало необходимость изменить в пулемёте «Максим» прицельные приспособления, переделать приёмник, чтобы он подходил под новый патрон, а также расширить отверстие втулки надульника, во избежание слишком большой тряски пулемёта при стрельбе. Английский колёсный лафет был заменён на облегченный колёсный станок А. А. Соколова, броневой щит английского образца — на бронещит уменьшенных размеров. Кроме того, А. Соколов спроектировал патронные коробки, двуколку для перевозки патронов, герметичные цилиндры для ящиков с патронами.

Пулемёт Максима обр. 1910 года со станком весил 62,66 кг (а вместе с жидкостью, заливаемой в кожух для охлаждения ствола — около 70 кг).

Пулемёты Максима обр. 1910 года применялись в ходе Первой мировой войны и гражданской войны, их использовали в качестве станковых пулемётов, устанавливали на бронеавтомобили, бронепоезда и «тачанки».

Немецкая лошадь огневой поддержки

Пулемёт Максима образца 1910/30 года

В ходе боевого применения пулемёта «Максим» стало ясно, что в большинстве случаев огонь ведётся на дистанции от 800 до 1000 м, а на такой дальности нет заметного отличия в траектории легкой пули образца 1908 года и тяжёлой пули образца 1930 года.

В 1930 году пулемёт был снова модернизирован, в конструкцию были внесены следующие изменения:

- установлен откидной затыльник, в связи с чем изменились правая и левая задвижки и соединение спускного рычага и тяги

- предохранитель перенесён на спусковой крючок, что избавило от необходимости действовать двумя руками при открытии огня

- установлен указатель натяжения возвратной пружины

- изменён прицел, введена стойка и хомутик с защелкой, на целике боковых поправок увеличена шкала

- появился буфер — держатель для щита, прикрепленный к кожуху пулемёта

- введен отдельный боек к ударнику

- для стрельбы на дальние дистанции и с закрытых позиций введена тяжёлая пуля образца 1930 года, оптический прицел и угломер — квадрант

- для большей прочности кожух ствола выполняется с продольным рифлением.

Модернизированный пулемёт получил название «7,62 станковый пулемёт системы Максима образца 1910/30 года»

В 1940 году, по итогам опыта Советско-финской войны, пулемёт получил широкое заливное отверстие и сливной кран для выливного отверстия (по примеру финского M32), теперь в зимних условиях кожух можно было наполнять льдом и снегом.

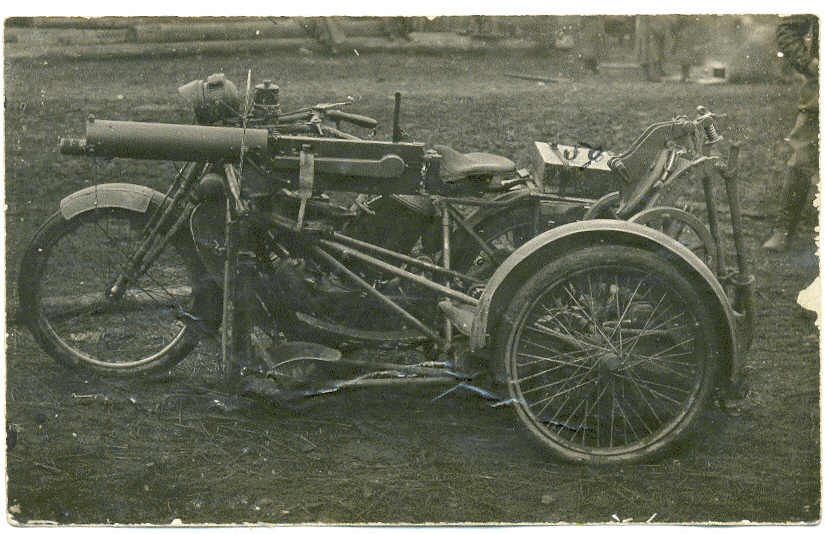

Мотопулемет - российское изобретение

M/32-33

Этот финский пулемёт представляет собой вариант русского пулемёта образца 1910 года. «Максим» M/32-33 был разработан финским оружейником Аймо Лахти в 1932 году, он мог стрелять с темпом стрельбы 800 выстр./мин., в то время как русский пулемёт образца 1910 года стрелял с темпом 600 выстр./мин.; помимо этого «Максим» M/32-33 имел ряд других новшеств. Он активно применялся финской стороной в Советско-финской войне. Используемый патрон отличался по допускам от советского.

Пулеметчики 84-й лейб-пехотного Ширванского Его Величества полка.

Виккерс

«Виккерс» — английский вариант пулемёта, он был практически главным тяжёлым автоматическим оружием пехоты в армии Великобритании со времени принятия на вооружение в 1912 году вплоть до начала 1960-х годов. Помимо Великобритании виккерсы также производили в США, Австралии, Португалии. Перед вступлением США в Первую мировую войну военное министерство оценило оружие Антанты и после этого в конце 1916 года заказало оружейной компании «Кольт» 4000 пулемётов виккерс.

Устройство пулемёта Виккерс немного отличалось от устройства русского пулемёта «Максим» образца 1910 года следующим:

- Замок был повёрнут на 180 градусов так, что нижний спуск обращён вверх; это давало возможность снизить высоту и вес короба.

- Крышка короба разделена на две половины: передняя половина крышки закрывает приёмник, а задняя половина закрывает короб; обе части зафиксированы на одной оси.

- Затыльник откидной, прикреплённый к коробу двумя засовами (верхним и нижним).

«Виккерс» в авиации

В 1914 году виккерсы стали устанавливать на военные самолёты, а в 1916 году появился «Виккерс» Мк I (51), его отличительной особенностью было воздушное охлаждение ствола и тяга синхронизатора для стрельбы через винт самолёта. В кожухе ствола спереди и сзади были сделаны вентиляционные отверстия. Масса «тела» пулемёта — 13,5 кг, цифра 511 указывала на увеличенный темп стрельбы с помощью буфера, который ускорял начальную скорость наката подвижной системы. Виккерс использовался как французской, так и русской авиацией. Пулемётами «Виккерс» так же стали вооружать первые танки.

MG 08

MG 08 (нем. Maschinengewehr 08) — немецкий вариант пулемёта Максима, он мог устанавливаться как на салазковом, так и на треножном станке. MG 08 активно применялся немецкой армией в Первую мировую войну. Как и у базового образца, автоматика MG 08 работает по системе использования отдачи ствола. Вермахт начал Вторую мировую войну имея на вооружении помимо других образцов пулемётов, 42 722 станковых, тяжёлых пулемётов MG 08/15 и MG 08/18. К началу Второй мировой войны MG 08 был уже устаревшим оружием, его применение в Вермахте объяснялось только нехваткой более новых и современных пулемётов.

MG 11

Швейцарский вариант пулемёта Максима, основывался на немецком MG 08. Использовал стандартный швейцарский винтовочный патрон 7,5×55 мм Шмидт-Рубин.

ПВ-1

ПВ-1 (Пулемёт Воздушный) — вариант, предназначенный для установки на военные самолёты. Отличается от базовой модели способом крепления к носителю и отсутствием кожуха водяного охлаждения.

Тип 24

Тип 24 — китайский вариант, являющийся копией немецкого MG 08 (24-й год по летоисчислению Миньго соответствует 1935 году григорианского календаря). Производился цзинлинскским арсеналом (Нанкин) с треногим станком Dreifuß 16. Всего было выпущено около 36 тысяч штук. Впоследствии многие из них были переделаны под советский патрон 7,62×54 мм R. Существовала также модификация пулемёта с воздушным охлаждением, «Тип 36».

Крупнокалиберные варианты

Помимо вариантов под винтовочный калибр, выпускались и крупнокалиберные версии: Vickers .50 (12,7×81 мм), применявшиеся в британском флоте и сухопутных войсках и экспериментальный MG 18 TuF (13,25×92 мм SR). Vickers .50 применялся во время Второй мировой войны. Также имелись счетверённые варианты в качестве зенитных пулемётов.

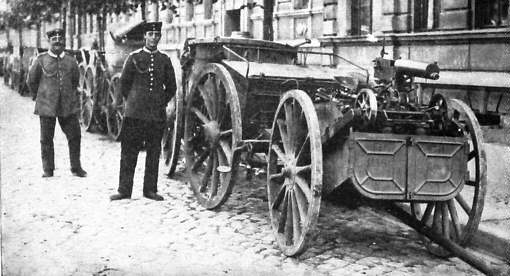

Трофейные русские станковые пулемёты Максима на пулеметной двуколке, Берлин

Тактико-технические характеристики пулемета Максим

- Принят на вооружение: 1889

- Конструктор: Максим, Хайрем Стивенс

- Разработан: 1883 год

Вес пулемета Максим

- 27,2 кг

Размеры пулемета Максим

- Длина, мм: 1067

- Длина ствола, мм: 721

Патрон пулемета Максим

- 7,62×54 мм R (Максим обр. 1910)

- 7,92×57 мм Маузер (MG 08)

- .303 British (Виккерс)

- 7,5×55 мм (MG 11)

- 8×50 мм R Mannlicher

Калибр пулемета Максим

- 7,62 мм

Скорострельность пулемета Максим

- 600 выстрелов/мин

Скорость пули пулемета Максим

- 740 м/с

Принципы работы: отдача ствола, кривошипно-шатунное запирание

Вид боепитания: пулемётная лента на 250 патронов.

Фото пулемета Максим

Пулемёт Максима в действии (1916—1917)

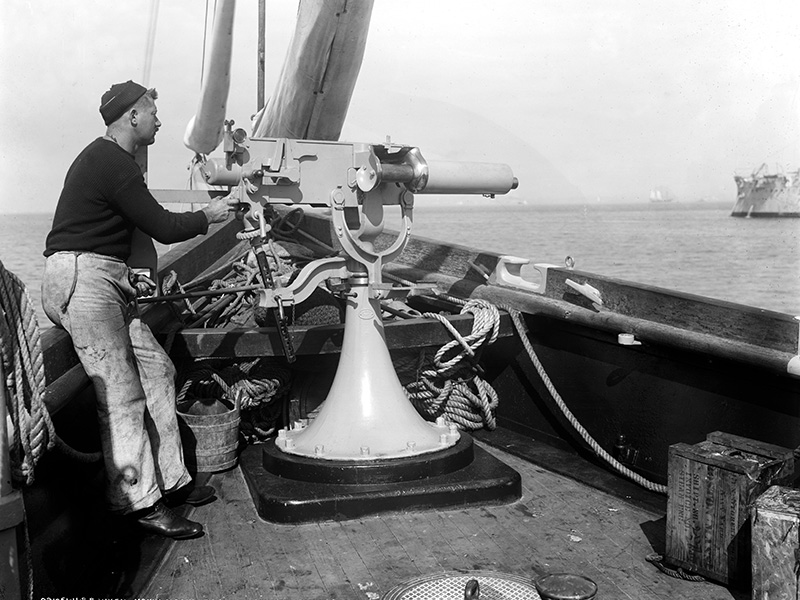

Крупнокалиберный Максим на военном корабле.

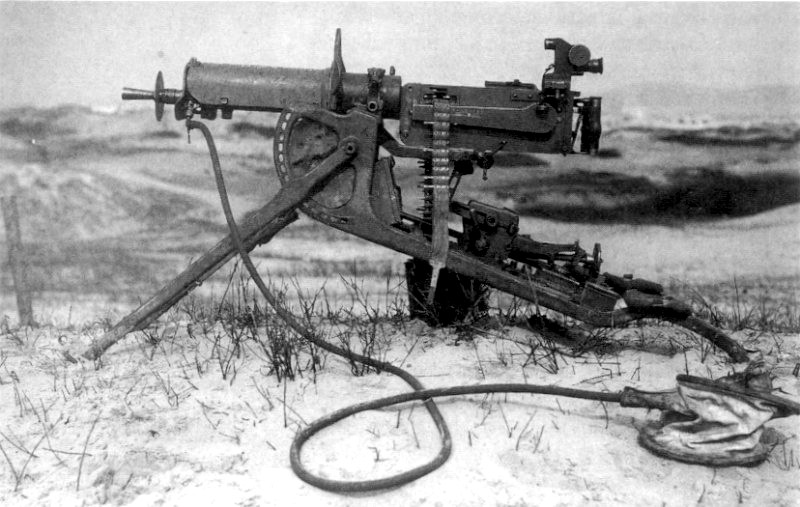

Немецкий вариант пулемёта Максима — MG 08

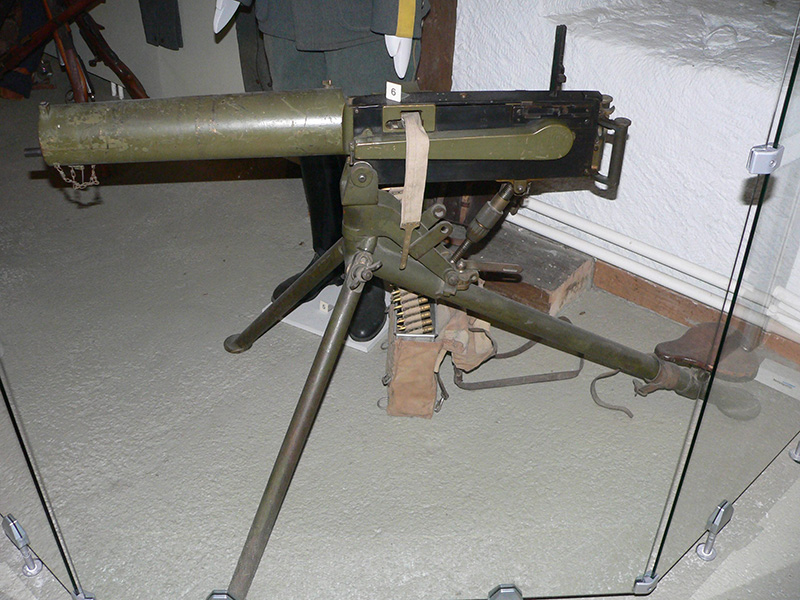

MG 00 (Maschinengewehr Modell 1900) — первый швейцарский вариант Максима

Пулемёт «Виккерс» — английский вариант пулемёта «Максим»

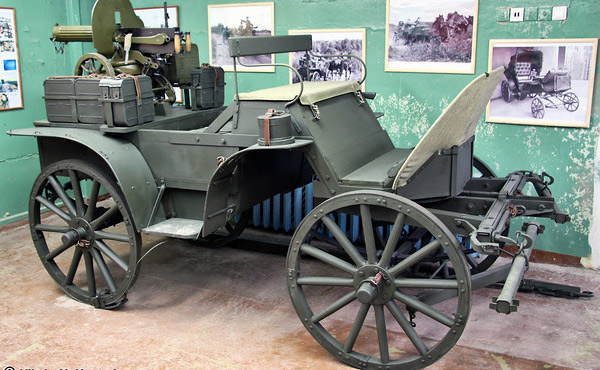

Тачанка

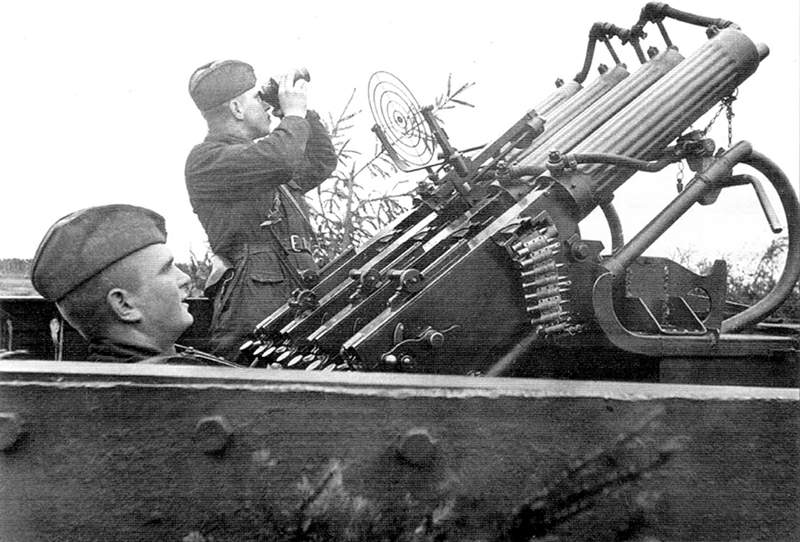

Счетверённая зенитно-пулемётная установка образца 1931 года

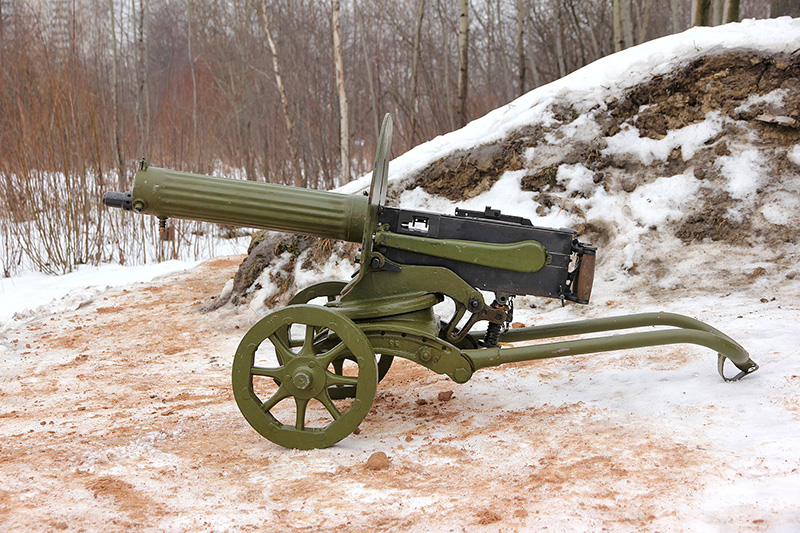

Пулемёт Максим обр. 1910 - 1930 года c широкой водоналивной горловиной введенной в 1940 году по итогам опыта Советско-финской войны, теперь в зимних условиях кожух можно было наполнять льдом и снегом.

Расчёт пулемёта Максима ведёт огонь по врагу. Курская битва.

Пулемёты «Максим» на станке Кондакова

Командиры и бойцы РККА с пулемётом Максима, конец 1920-х — начало 1930-х годов
