Т-55АМ. Новый вариант модернизации устаревших танков

ПРЕАМБУЛА:

К написанию не совсем профильной для меня статьи побудил диалог с блогером, написавшим коммент в предыдущей статье относительно вооружения сирийской армии.

Мы видим в хрониках старые самолёты, старые танки, старое стрелковое оружие... Беда той стране, правительство которой, уверовав в убаюкивающие западные посулы, не модернизирует оружие своей армии! Печальный опыт Ливии и Ирака чуть не добавился сирийским!

Я неоднократно писал в комментах, что дело не в том, что пушки-танки старые, а в том, что даже стволы, которые имеют ограниченный ресурс, уже не обеспечивают заявленной дальности и точности, а заменить их просто не хватает времени, да и стволов-то запасных наверное нет...

Модернизация всегда дешевле закупки новой техники и любой производитель своевременно обязан модернизировать проданные танки-самолёты и т.п. железо в соответствии с изменяющимися реалиями войн.

С благодарностью нужно вспоминать придирчивых и занудных индийских заказчиков, которые-таки заставили нас вплотную заняться вопросом модернизации, что не только подняло рейтинг отдельно взятого производителя, но и обеспечило многолетними заказами весь ОборонЭкспорт!

ИТАК:

Средний танк Т-55 был одной из самых массовых машин своего класса и смог стать основным типом бронетехники в армиях нескольких десятков стран. Даже спустя полвека после начала производства танки Т-55 остаются на вооружении множества армий и вряд ли будут полностью списаны в обозримом будущем.

Тем не менее, танки Т-55 давно устарели и морально, и физически, из-за чего требуют замены. Далеко не все страны, эксплуатирующие технику этой модели, могут позволить себе приобрести современные бронемашины с высокими характеристиками ввиду их не менее высокой стоимости. Поэтому им могут быть интересны различные проекты, подразумевающие ремонт и модернизацию имеющейся техники. Один из вариантов обновления танков Т-55 с заметным повышением характеристик предлагает Омское КБ транспортного машиностроения, входящее в состав корпорации «Уралвагонзавод».

Проект Т-55АМ подразумевает проведение капитального ремонта серийных танков и установку большого количества нового оборудования. Благодаря этому, как утверждается, у модернизированного танка улучшаются все основные параметры: огневая мощь, уровень защиты, подвижность и командная управляемость.

Необходимо отметить, что предлагаемый «Уралвагонзаводом» проект модернизации машин Т-55 не имеет почти никакого отношения к танку Т-55АМ, разработанному в начале восьмидесятых годов. Эти два проекта похожи друг на друга подходом к модернизации, а именно заменой устаревших компонентов оборудования на новые и некоторыми мерами, направленными на повышение защищенности и огневой мощи танка. Тем не менее, проекты отличаются используемым при модернизации оборудованием.

БРОНЕЗАЩИТА

Для упрощения переоборудования серийной техники проект Т-55АМ подразумевает использование различного дополнительного оборудования и систем, для установки которых не требуется вносить в конструкцию машины серьезные коррективы. К примеру, для значительного повышения уровня защиты предлагается использовать дополнительные модули бронирования, устанавливаемые на родную гомогенную броню танка. Лоб корпуса предлагается дополнительно защитить несколькими съемными блоками динамической защиты. Из подобных блоков должна собираться клиновидная защита лба и скул башни. Лобовая часть корпуса получает дополнительную защиту общим весом около 800 кг, состоящую из 152 элементов системы 4С22 «Контакт-5». На башне монтируются поддерживающие конструкции и 81 элемент 4С22 общим весом около 920 кг.

Для дополнительной защиты корпуса предлагается использовать съемные бортовые резинотканевые экраны с установленными на них блоками динамической защиты. Каждый такой экран весит более 460 кг и несет 48 элементов системы «Контакт-5». Утверждается, что при обстреле с использованием кумулятивных боеприпасов при угле встречи до 20° уровень защиты бортов корпуса, прикрытых новыми экранами, увеличивается примерно в два раза в сравнении с базовой броней танка Т-55.

Обратите внимание на рисунок слева...

Темно-синим показан корпус блока ДЗ, фиолетовым- внутренние элементы, крепящие ЭДЗ в блоке ДЗ, светло-зеленым — ВВ, светло-голубым — элементы крепления блоков ДЗ. На переднем плане – фото ЭДЗ.

Использование дополнительных модулей защиты и другого нового оборудования увеличивает массу модернизируемого танка. По официальным данным, боевая масса обновленного танка достигает 40 тонн. Для сохранения подвижности машины на приемлемом уровне в проекте было предусмотрено обновление силовой установки.

ДВИГАТЕЛЬ

В корме танка Т-55АМ устанавливается 12-цилиндровый четырехтактный дизельный двигатель В-46-5МС с турбонаддувом мощностью 690 л.с. Кроме того, в моторно-трансмиссионном отделении должны монтироваться блок циклонов и кассетный блок воздухоочистителя. Базовый вариант танка Т-55 оснащался 580-сильным двигателем В-55, из-за чего замена силовой установки позволяет сохранить удельную мощность машины на прежнем уровне.

ТРАНСМИССИЯ

Для улучшения проходимости и плавности хода модернизируемый танк Т-55АМ получает ходовую часть обновленной конструкции. Новым проектом предусматривается использование кормового ведущего колеса с новыми венцами и усиленным креплением. Также усиливаются диск направляющего колеса и подшипниковый узел первого опорного катка. Опорные катки предлагается оснащать обновленными гидроамортизаторами с повышенной энергоемкостью и торсионами из иного сорта стали. Благодаря этим нововведениям динамический ход опорных катков увеличивается до 186 мм, что должно положительно сказаться на плавности хода и, как следствие, на точности стрельбы в движении. Дополнительным фактором, влияющим на проходимость, стала новая гусеница с резинометаллическим шарниром, снижающая удельное давление на грунт до 0,76 кг/кв. см.

ЗАПАС ХОДА И ПРЕОДОЛЕНИЕ ПРЕПЯТСТВИЙ

Использование обновленной силовой установки и ходовой части позволяет сохранить характеристики танка Т-55АМ на требуемом уровне. Скорость машины на шоссе достигает 50 км/ч, запас хода с дополнительными баками-бочками – 610 км. Танк может преодолевать 32-градусный подъем, двигаться с креном до 30°, подниматься на стенку высотой 0,8 м и пересекать ров шириной 2,7 м. Без подготовки машина может двигаться по броду глубиной до 1,4 м. При использовании оборудования для подводного вождения глубина допустимой водной преграды увеличивается до 5 м.

ПУШКА

В соответствии с проектом Т-55АМ основным оружием модернизируемого танка является 100-мм нарезная пушка Д-10Т2С, использующая унитарные боеприпасы. В ходе модернизации пушка получает трехсекционный термозащитный кожух, закрывающий трубу ствола от маски орудия до эжектора.

Для уравновешивания ствола с кожухом на ограждении казенной части пушки предлагается устанавливать сравнительно компактные противовесы требуемой массы. Использование кожуха приводит к заметному повышению точности стрельбы. Утверждается, что разброс по углам вылета снаряда уменьшается в 2-3 раза, техническое рассеивание сокращается в 2-4 раза. В результате расход боеприпасов на поражение цели сокращается на 20%.

Другим методом повышения огневой мощи танка является использование новых боеприпасов. В боекомплект орудия Д-10Т2С предлагается включить осколочно-фугасный снаряд ОФ70.

Этот боеприпас производится по новой технологии, благодаря чему повышается точность изготовления корпусов и отпадает необходимость в применении иных весовых знаков помимо нулевого («Н»). Все это должно упрощать использование снарядов, уменьшать время подготовки к выстрелу, а также повышать точность стрельбы. Снаряд весом 13,28 кг несет 2,24 кг взрывчатого вещества. При начальной скорости 960 м/с снаряд способен лететь на дальность до 13 км. При подрыве корпус снаряда разрывается на 3393 осколков, поражающих цели на площади более 320 кв. м.

Для эффективного поражения бронетехники и укреплений противника на дистанциях до 4 км танк Т-55АМ сможет использовать выстрел 3УБК10-1 с управляемой ракетой 9М117М.

Запуск управляемой ракеты должен производиться через ствол пушки. Для управления ракетой предлагается специальная лазерная система.

 Наведение ракеты на цель осуществляется в полуавтоматическом режиме: наводчик должен удерживать лазерный луч на цели, а ракета самостоятельно удерживается в луче. Кумулятивная боевая часть ракеты 9М117М способна пробить до 550 мм гомогенной брони.

ЗАЩИТА

В качестве зенитного вооружения танк Т-55АМ получает установку с крупнокалиберным пулеметом «Корд». Пулеметная установка монтируется над левым люком башни и обеспечивает круговое наведение по горизонтали. Для наведения пулемета предлагается использовать коллиматорный прицел К10-Т.

На кормовой части башни устанавливаются 8 дымовых гранатометов 902Б «Туча». Пульт управления гранатометами размещается на рабочем месте командира танка. Гранаты могут выстреливаться по одной или залпом.

ПРИЦЕЛЫ, ОБЗОР, СВЯЗЬ

Основой системы управления огнем модернизированного танка является прицельно-наблюдательный комплекс «Омь». В его состав включены несколько многоканальных прицелов с увеличенной кратностью и полем зрения. Утверждается, что применение комплекса «Омь» позволяет значительно сократить время, требуемое для поиска целей, повысить точность стрельбы и почти на треть сократить расход боеприпасов.

Для наблюдения за окружающей обстановкой командир танка Т-55АМ должен использовать прибор ТКН-1СМ, установленный в командирской башенке. Этот прибор построен по двухканальной схеме и позволяет производить наблюдение днем и ночью. При использовании канала ночного видения обеспечивается наблюдение за объектами на дальности более 600 м. Предусмотрен помехозащищенный режим работы, предназначенный для наблюдения за обстановкой при появлении световых помех.

На рабочем месте наводчика должны устанавливаться два прицельных прибора: перископический прицел 1П3-7Д и тепловизионный 1ПН-96МТ. Первый оснащен встроенным лазерным дальномером и баллистическим вычислителем и обеспечивает обнаружение танков противника (в боковой проекции) на дальностях до 10 км. Дальномер прицела 1П3-7Д способен измерять расстояние на дистанциях до 8 км. Прицел 1ПН-96МТ тоже построен по перископической схеме, но оснащается тепловизионным каналом. В пассивном режиме работы этот прибор позволяет заметить цель типа «танк» (боковая проекция) на расстоянии до 3 км. Оба прицела автоматически рассчитывают поправки и смещают прицельную марку в зависимости от дальности до цели и других условий.

На рабочем месте механика-водителя танка Т-55АМ предлагается устанавливать перископический прибор наблюдения ТВК-3. Прибор имеет дневной и ночной каналы, обеспечивающие вождение танка в любое время суток. Ночной канал прибора ТВК-3 позволяет наблюдать за обстановкой на удалении до 250 м и не нуждается в дополнительном осветителе. Важной особенностью прибора ТВК-3 является возможность вождения танка днем и ночью без замены средств наблюдения.

Связь танка Т-55АМ с другими боевыми машинами обеспечивается при помощи радиостанции Р-173, устанавливаемой в башне. По желанию заказчика боевая машина может получить средства связи с использованием цифровой радиостанции Р-168. Новые радиостанции обеспечивают качественную аналоговую и цифровую связь, а также менее сложны в эксплуатации и обслуживании.

ЧТО УДИВЛЯЕТ

Известно о существовании, как минимум, одного прототипа танка, модернизированного в соответствии с омским проектом Т-55АМ. Эта машина демонстрировалась на некоторых выставках, а также фигурирует в рекламных материалах корпорации «Уралвагонзавод». Тем не менее, информация о заказах на ремонт и обновление техники по новому проекту отсутствует. Вероятно, предложенные методы модернизации строевых бронемашин пока не заинтересовали потенциальных заказчиков.

Источник

А ЧТО С ЭТИМ ТАНКОМ У БУРЖУЕВ?

Теперь давайте глянем чем занимаются негодяйские морды в странах бывшего Варшавского Договора и в прочих бывших лояльных СССР странах, получавших чуть не на халяву эту прекрасную по тем временам машину и в изрядных количествах.

Танк TR-85M1 Bizonul (Бизон). Румыния

При первом взгляде на фото этой машины создается впечатление, что это абсолютно самостоятельная разработка. И название, и внешний вид всё говорили об этом. Однако же это всего лишь глубочайшая модернизация наших Т-54/55.

Этот проект модернизации был начат в 1995 году. По этому проекту было модернизировано ни много ни мало 300 машин. Отличий от оригинала у этого танка действительно много.

На нём стоит абсолютно другой мотор – дизель 8VS-A2T2 мощностью 860 л.с. С этим мотором машина разгоняется до 60 км/час. Кстати, именно этот двигатель устанавливался на немецкий танк Leopard 1. У машины полностью переработана подвеска с учётом увеличившегося веса. Кстати, вес машины стал аж 54 тонны.

Пушка у машины осталась советская, но для неё был установлен стабилизатор во всех плоскостях. Также, как видно из фото, её прикрывает тепловой кожух. Танк оснащён системой предупреждения о лазерном облучении с автоматическим отстрелом дымовых гранат. Башня, как видно из фото, имеет самые серьёзные переделки, и изначально в ней должна была быть установлена 120-мм натовская гладкостволка. Но что-то там не сложилось, и оставили нашу заслуженную пушку. Боезапас машины составляет 41 снаряд. Орудие заряжается вручную. Естественно, на машине стоят все новейшие танковые прицельные приборы. Всё это поставила известная французская компания Matra. Пулемётное вооружение машины ничем не отличается от оригинала – Т-55, спаренный 7,62-мм пулемёт и 12,7-мм зенитный.

Кстати, проект модернизации был по истине многонациональным, в нём участвовало огромное количество компаний со всей Европы. Но основной вклад всё же внесли французы из Matra.

Из нововведений по системам защиты нужно отметить ставшую уже традиционной для модернизированных машин активную броню. Правда, её площадь не так велика, как, например, на словенском аналоге.

Теперь немного о ценах. По заявлениям румын, модернизация им стоили порядка 1 миллиона на одну машину. Это составляет 10-15% от стоимости новой, так что смысл есть.

Словенский вариант модернизации танка Т-55

Словения провела наиболее глубокую модернизацию заслуженного старичка Т-54/55. Эту модернизацию проводили совместно словенская компания STO RAVNE и израильская Elbit. В ходе этих работ было модернизировано 30 машин. Последний обновлённый Т-55 был передан в вооружённые силы Словении в 1999 году.

В ходе модернизации были проведены следующие изменения. Была установлена новая 105-мм пушка с тепловым кожухом. На танке была установлена активная броня, её элементы хорошо видны на корпусе и башне. Система управления огнём была улучшена за счёт установки цифрового баллистического вычислителя. Орудие стабилизировано в двух плоскостях. Установлен новый прицел Fotona SGS-55 с лазерным дальномером. Также на машине установили прицел командира Fotona COMTOS-55 с независимой линией визирования стабилизации, который позволяет ему вести цели и даже производить наведение пушки независимо от наводчика, если потребуется. Оповещатель о лазерном облучении LIRD-1A связан с системой пуска дымовых гранатометов IS-6, которые могут быть автоматически активированы в случае чрезвычайной ситуации.

Модернизация дизельного двигателя V-12 привела к увеличению мощности с 520 л.с. до 600 л.с. В настоящее время рассматривается возможность замены этого двигателя на немецкий MAN мощностью 850 л.с.

В ходовой части появились резиновые боковые юбки, также танк был оснащен новым резинометаллическими гусеницами.

В задней части башни появилась дополнительная ниша, но что там установлено, неизвестно.

Танк Jaguar (Ягуар)

Глядя на эту машину никогда не догадаешься, что это не самостоятельная разработка, а всего лишь вариант модернизации Т-54/55. Если бы был конкурс на самую красивую переделку (для этой машины даже подойдёт определение – тюнинг), то, вероятно, она бы выиграла с явным преимуществом.

Программу подготовили совместно две американские компании - Textron Marine и Land Systems. Подрядчиком на производство этого проекта была выбрана компания Cadillac Gage Textron. Этот проект предусматривал модернизацию наших Т-54/55 и китайских танков Тип 59. Которые, что наши, что китайцы, успели распространить по всему миру. Проект был анонсирован ещё в 1997 году, но до сего времени желающих заказать этот танк так и не нашлось. Всего произведено только две машины. Видимо, это связано с ценой подобной модернизации, которая должна будет стоить порядка 2,8 миллионов долларов.

Танк ENIGMA (Ирак)

После войны с Ираном очередь модернизации дошла и до Т-55. Например, часть Т-55 и Тип 69 (Т-55 китайского производства) получили дополнительные пакеты специальной композитной брони, установленные на передние части корпуса и башни, спереди и по бокам на башню навешаны вынесенные защитные экраны, сзади - вынесенный экран, призванный уравновешивать массу дополнительной брони, танк оснащен усовершенствованными приборами ночного видения. В результате этих усовершенствований, полный боевой вес танка возрос приблизительно на 4600 кг . Во время войны в Кувейте небольшое количество усовершенствованных Т-55 и Тип 69 применялось частями 5-й механизированной дивизии во время боев за Хавджи. В западной печати эти танки получили обозначение "Энигма".

Еше одной программой модернизации Тип 69-II стало оснащение танков 125-мм пушкой 2А46. В результате внедрения автомата заряжания экипаж уменьшился до 3 человек. Однако СУО танках практически не подверглось улучшению. Неизвестно, сколько машин было модернизировано.

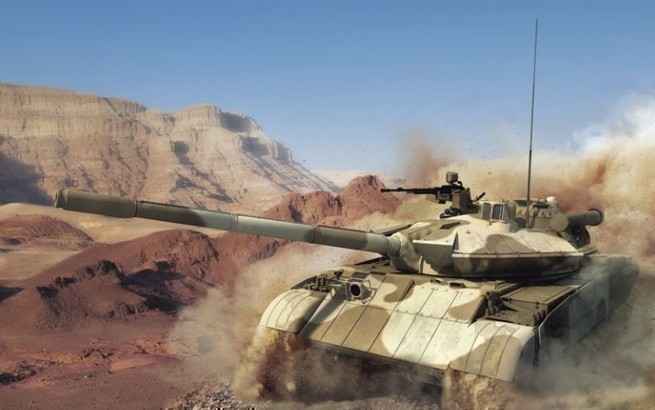

Танк Т-55АГМ. Украина

Здесь у меня нормальный лексикон просто отключается! Украина, все слышали?!!

У танка проведена глубокая модернизация боевого отделения,что позволит по желанию заказчиков устанавливать 125-мм пушку КБМ1 или 120-мм КБМ2 (модернизированная КБМ1 под натовские боеприпасы). Эта пушка может вести огонь как обычными снарядами, так и ПТУР, что даёт возможность уверенно поражать современные ОБТ на дистанциях до 5000 метров.

На модернизированном танке Т-55АГМ установлен современный комплекс управления огнем, обеспечивающий ведение стрельбы наводчиком и командиром по неподвижным и движущимся целям с места и в движении с высокой вероятностью попадания с первого выстрела.

Перечислять все "ништяки", что предлагают харьковчане долго и будет смахивать на рекламу от украинских танкостроителей и на унижение наших.

Кроме того харьковчане предложили несколько вариантов старого танка в перспективные боевые машины.

Необходимо заметить, что изначально машины ориентировались исключительно на экспорт. Харьковчане не рассчитывали на их закупку украинской армией.

Но, в принципе, никаких технических проблем в переделке любого танка нет. Например, украинские инженеры помогали иорданцам в переделке в БТР английского танка «Центурион» (имеется в виду Темсах).

По материалам

ТАК КАКОВА СУДЬБА СТАРЫХ ТАНКОВ?

По сведениям западных СМИ, всего в СССР было выпущено 20 тыс. машин Т-55 всех модификаций. Где они сейчас? Ну, из тех, что не подбиты в боях...

Хочется надеяться, что у нас не все машины уворованы из хранилищ и сданы в металлолом проворными вороватыми реформаторами.

Почему харьковчане смогли сделать из старой и весьма удачной модели такую конфетку, а мы нет? Кто не даёт? Или считается экономически нецелесообразным?

Правда БМПТ-64 сделана на шасси Т-64, но это уже детали...

Может быть украинцы не вынуждали своих инженеров мотаться в Китай и в Турцию за тряпками, чтоб потом барыжить и кормить семью? Может они не сдавали производственные площади в аренду под склады, ради личной выгоды жадных руководителей предприятий, а просто работали и не скулили об отсутствии госфинансирования? Разрабатывали технику, искали рынки сбыта и у них получилось.

А может на Украине специалисты в министерствах быстрее соображали, чем наши из РосОборонЭкспорта?
