Несмотря на достижения в области беспроводных технологий, многие компьютерные сети по-прежнему используют кабели в качестве физического носителя для передачи данных. Существует несколько стандартных типов сетевых кабелей, включая коаксиальные кабели, кабель витая пара, кабель USB, перекрёстный кабель, оптический патч-корд, волоконно-оптический кабель и т. д. Среди разных видов сетевых кабелей, многие малознакомы с патч-кордами и перекрёстным кабелями. В действительности, патч-корд и перекрёстный кабели - 2 типа кабеля локальных сетей, и они имеют одинаковые физические характеристики. Но какие же между ними различия на самом деле?
T-568A vs. T-568B
Прежде чем говорить о патч-кордах и перекрёстном кабелях, необходимо узнать о стандартах T568A и T568B. Что касается этих двух схем сетевого кабеля, есть два разных вида подключения. Схема соединения T568B на сегодняшний день является наиболее распространённой, хотя многие устройства также поддерживают схему T568A. Если оба конца патч-корда соединены на основании одного стандарта, то это прямое соединение. Оба стандарта можно использовать для прямого кабеля. Если нет, то это перекрёстное соединение. Для некоторых сетевых приложений требуется перекрёстный кабель Ethernet с разъёмом T-568A на одном конце и разъёмом T568B на другом. Этот тип кабеля обычно используется для прямого подключения компьютера к компьютеру. Следующий часть статья расскажет о прямых кабелях (патч - кордах) и перекрёстных кабелях в деталях.
Что такое Патч-корд?

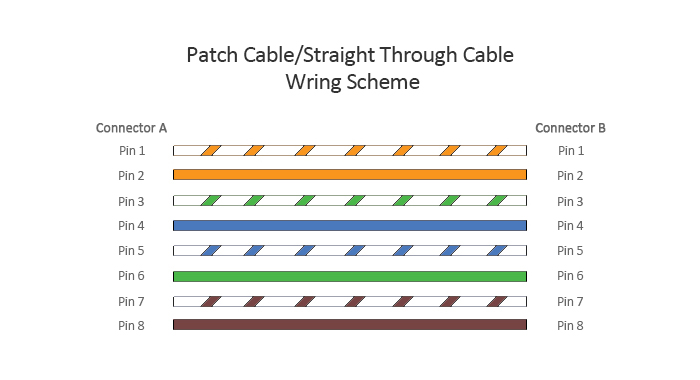

Многие профессионалы используют термин патч-корд для того, чтобы сослаться на любой вид прямого кабеля. Таким образом патч-корд часто называют прямым кабелем. Другими словами, Патч-корд не меняется во время своего пути. Оба конца используют одинаковый стандарт соединения: T568A или T568B. Таким образом на обеих сторонах (коннектор А и коннектор Б) патч-корда расположение проводов по цветам одинаковое (как показано на изображении ниже). А именно,контакт 1 в разъеме A подходит к контакту 1 на разъеме B, контакт 2 к контакту 2 и т. д. Эти патч-корды широко применяются для подключения компьютера к коммутаторам, хабам или маршрутизаторам.
Что такое перекрёстный кабель?

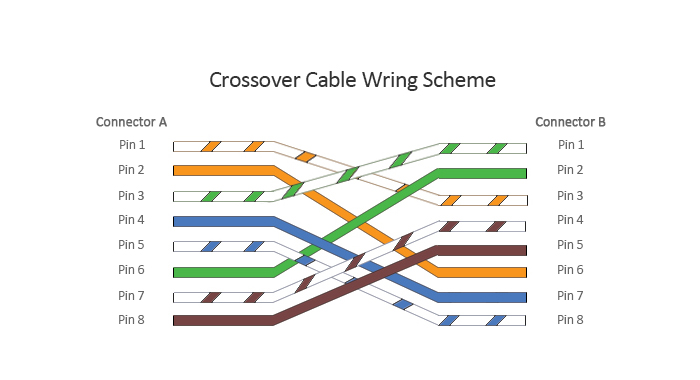

В перекрёстном кабеле, как и предполагает его название , волокна пересекают на пути от одно конца к другому. В отличии от пачт-корда, перекрёстный использует 2 различных стандарта соединения на обоих концах: один конец использует стандарт соединения Т568А, и другой стандарт соединения Т568Б. У сторон (разъем A и разъем B) перекрёстного кабеля провода по цветам располагаются различно, и провода, которые выходят из разъёма А должны соответствовать корректному расположению в разъёме В. Как показано на схеме подключения, приведённой ниже, Контакт 1 в разъёме A подходит к контакту 3 в разъёме B, контакт 2-к контакту 6, контакт 3-к контакту 1 и контакт 6-к контакту 2 и т. д. Перекрёстные кабели в основном используются для подключения двух маршрутизаторов, компьютеров или хабов.
Патч-корд vs перекрёстный кабель: когда использовать?
В кратце, перекрёстный кабель соединяет 2 прибора одного типа, например, PC и PC, или коммутатор и коммутатор. Так же перекрёстный кабель может соединять 2 различных прибора, например, PC и коммутатор. Следующие сценарии объясняют различные способы применения.

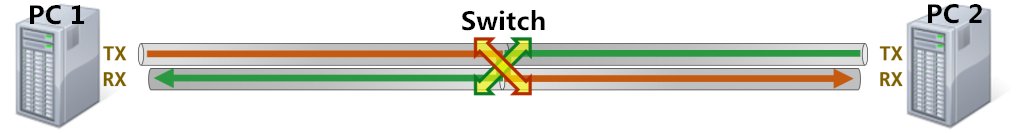

Сценарий 1: PC - PC
Если у нас есть два компьютера, соединённых напрямую друг с другом, и оба PC пытаются передать сигнал по проводу TX, их сигналы столкнутся. Кроме того, ничего не будет отправлено по проводу RX. В результате чего ни один компьютер ничего не получит. Поэтому, необходим перекрёстный кабель, чтобы наладить связь между 2 PC. В виду того, что у этот вида кабеля пересекающиеся провода, сигнал посланный на проводе TX от PC 1 можно получить на проводе RX PC 2. Вот почему перекрёстные кабели часто используются для того чтобы соединить 2 одинаковых устройства.

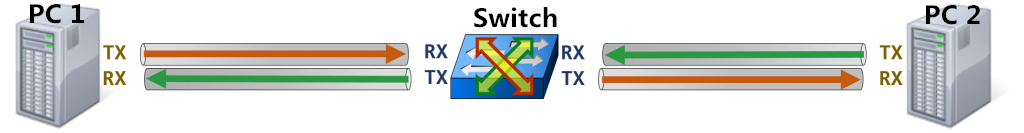

Сценарий 2: PC - Коммутатор - PC
Что происходит, если коммутатор находится между двумя PC? В действительности, коммутатор сконструирован для того, чтобы связывать между собой компьютеры, которые уже имеют скрещение проводов. Поэтому, нам не нужен для этого перекрёстный кабель. То, что компьютер 1 посылает на ТХ провод поступает к коммутатору на провод RX, а затем то передаёт на TX провод, и наконец, поступает на другой PC на RX провод. И наоборот. Поэтому, когда коммутатор подсоединён к PC, можно просто использовать патч-корд.

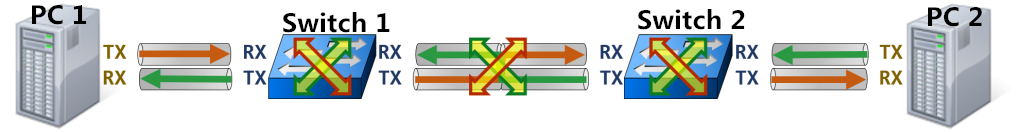

Сценарий 3: PC - коммутатор - коммутатор - PC
Как уже упоминалось выше, для подключения двух одинаковых устройств требуется перекрестный кабель. Из диаграммы выше мы можем увидеть:
(1) когда PC 1 подсоединяется к коммутатору 1, нам требуется патч-корд.
(2) Когда коммутатор 1 подсоединяется к коммутатором 2, нам требуется перекрестный кабель.
(3) когда коммутатор 2 подсоединяется к PC 2, нам требуется патч-корд.
Вывод
В общем, чтобы определить патч-корд или перекрёстный, нужно рассмотреть проводку и ситуацию в который вы собираетесь использовать кабель. FS.COM предлагает полный спектр патч - кабелей различных цветов (прямых кабелей), включая Cat5e, Cat6, Cat6a и Cat7, чтобы вы могли найти то, что соответствует требованиям вашей сети. Кроме того, сетевые патч - панели, сетевые инструменты, Ethernet кабли в бухтах и другие кабельные сборки также доступны. Для получения большей информации, пожалуйста свяжитесь с нами по почте ru@fs.com.
